Материал: Разработка строительного подъемника

Производительность. Различают следующие виды производительности подъемников.

Техническая производительность - это количество тонн груза, поднятого за определенный промежуток времени (час, смену). Техническая производительность определяется с учетом всех элементов цикла работы подъемника, которые обеспечивают выполнение работы в минимальное технически возможное время.

Эксплуатационная производительность определяется с учетом дополнительных потерь времени на мелкий ремонт, техническое обслуживание, отдых машиниста и рабочих, а также простои вследствие неподготовленности фронта работ, перерывов в подаче энергии, несвоевременной доставки грузов к подъемнику, метеоусловий, смены грузозахватных приспособлений, переадресовки грузов с этажа на этаж.

Схемы установок подъемников. Строительные подъемники Устанавливают снаружи и внутри здания и сооружения.

Место установки подъемника зависит от конфигурации здания (объекта), технологии и темпа строительства, вида материалов, расположения путей подвоза материала к подъемнику.

При высоких темпах строительства отделочные работы ведут широким фронтом по всему зданию. В этих условиях обычно устанавливают грузовые подъемники на каждую секцию здания.

При малой высоте здания (до 5 этажей) используют только грузовые подъемники, а при большей высоте, помимо грузовых, применяют грузопассажирские подъемники, которые часто устанавливают еще на этапе возведения первых этажей здания. Количество грузопассажирских подъемников зависит от площади дома и количества работающих на нем людей.

Грузовые подъемники с неповоротными платформами располагают снаружи здания либо длинной стороной платформы вдоль стены, либо перпендикулярно стене . В последнем случае подъемник устанавливается без крепления к зданию (как свободно стоящий) на высоту, допускаемую инструкцией по эксплуатации. В некоторых случаях грузовые подъемники размещают внутри здания, например при строительстве высотных и уникальных зданий.

Грузопассажирские подъемники устанавливают у здания правой и левой сторонами. При правой установке кабина располагается справа от мачты, при левой - слева, т. е. весь подъемник оказывается повернутым на 180° относительно правого положения.

Пульт управления машиниста целесообразно располагать со стороны грузонесущего органа грузового подъемника под углом 45° ( в плане) к зданию на расстояние 2Л максимальной высоты подъема груза и над уровнем земли так, чтобы расстояние до глаз машиниста было не менее 2 м. Такое расположение позволяет хорошо видеть грузонесущий орган в- крайнем нижнем положении.

Организация труда. Машинист вместе с такелажниками составляет звено, обслуживающее подъемник. Состав звена и квалификация его членов устанавливаются «Едиными нормами и расценками на строительные, монтажные и ремонтно-строительные работы». Сб. 1 «Внутристроечные транспортные работы» (ЕНиР).

Звено может входить в бригаду или подчиняться непосредственно производителю работ, мастеру.

В ЕНиР определяется состав работ подъемника, который входит в норму времени и расценку на I подъем (I цикл). При этом цикл состоит из следующих операций: загрузка грузонесущего органа; подача сигнала о готовности подъему; подъем груза; разгрузка грузонесущего органа; погрузка порожней тары; возвращение тары и разгрузка ее с отноской на расстояние до 3 м.

При установке нескольких подъемников в непосредственной близости друг от друга один машинист может обслуживать несколько подъемников. Это позволяет снизить эксплуатационные затраты на содержание подъемников. При управлении несколькими подъемниками уплотняется рабочий день машиниста и повышается производительность труда. Снижению ручного труда при работе подъемников способствует использование контейнеров и пакетирование материалов на складах или заводах-изготовителях. Доставка мелких и сыпучих грузов на этаж или в квартиру в контейнерах исключает лишние ручные работы по перегрузке и перемещению на стройке, а также позволяет облегчить транспортирование груза по этажам и его хранение.

Контейнеры состоят из металлического каркаса, который обшит стальным листом или сеткой. Масса контейнера 500 кг, размеры 1000X700X1100 мм. Контейнер оборудован тремя колесами, которые поворачиваются в горизонтальной плоскости, поручнями и проушинами для строповки. На платформы и выдвижные площадки подъемников контейнер перекатывается с кузова автомобиля. После подъема на уровень этажа контейнер по пандусу спускают с площадки или платформы через подоконник на двуэтажное перекрытие. Подъемниками с выдвижной рамой и.механизмом для опускания клети на междуэтажное перекрытие можно поднимать контейнер на канатах, предназначенных для подъема грузовой клети. Клеть при этом отцепляют и оставляют на земле. Контейнер подают в проем здания и опускают на междуэтажное перекрытие.

На рис. 1.2. представлена технологическая цепочка перемещения строительных материалов со склада в зону проведения строительных работ

Рис 1.2 Схема цепей оборудования.

-склад; 2- подъемный кран; 3-грузовик; 4-вилочный погрузчик;5-строительный подъемник; 6-строящееся здание

2. Cпециальная часть

.1 Анализ конструкции, принцип действия строительного подъемника

Строительные подъемники предназначены для подъема груза и людей на этажи зданий при отделочных и ремонтных работах. Грузы размешаются в кабинах и на площадках, движущихся в жестких направляющих в вертикальном или близком к вертикальному направлениях. Без мачтовых подъёмников невозможно проведение многих видов общестроительных, отделочных, ремонтных и строительно-монтажных работ, ввиду отсутствия возможности подавать груз во внутрь здания другими подъемно-транспортными машинами такими как башенные краны. У строительных подъемником имеется недостаток - это отсутствие мобильности

В основном известны строительные подъемники состоящие из грузовой каретки 1, секций рядовых 2, оголовка 3, рамы опорной 4, лебёдки грузовой 5. Мачта подъёмника собирается из рядовых секций, оголовка и крепится на опорной раме. На мачту навешивается грузовая каретка, оборудованная выкатной платформой, при помощи которой груз поднимается на соответствующий этаж и подаётся внутрь здания. Для крепления мачты к зданию служат опоры 6. Грузовая каретка оборудована клиновыми ловителями, обеспечивающими аварийную остановку при обрыве или ослаблении каната. В конструкции подъёмника предусмотрено предохранительное устройство, с помощью которого производится автоматическая остановка каретки при достижении верхнего или нижнего крайних положений на мачте.

В разрабатываемом нами грузовом мачтовом подъемнике ( рис 2.1).

Рис. 2.1 Грузовой строительный мачтовый подъемник

буфер; 2- ловители клиновые; 3-люлька монтажная; 4-мачта; 5- ограничитель скорости; 6- откосы; 7-платформа грузовая; 8- привод; 9- привод ловителя; 10- стойка монтажная; 11- тележка выкатная; 12-устройство натяжное; 13- тормоз

Установка осуществляется снаружи возводимого здания. Подъемник состоит из следующих основных сборочных единиц: мачты 4, на основании. По направляющим мачты перемещается выкатная тележка 11 с грузовой платформой 7. Канат барабана электрореверсивной лебедки огибает направляющие блоки каретки и крепится к мачте, состоящей из отдельных, наращиваемых по мере возведения здания секций. передвигаются по направляющим мачты 4, за счет усилия каната проходящего через блок на тележке, тяговое усилие создает привод 8. Безопасность движения тележки обеспечивается за счет ограничителя скорости 5 (рис. 2.2), и клиновых ловителей 2 (рис. 2.3), тормоза (рис. 2.4). Люлька монтажная 3, стойка монтажная 4, обеспечивают монтаж подъемника, методом наращивания снизу. При высоте мачты 4, более 10 м ее крепят к стене здания настенными опорами. Опорную раму оборудуют пневматическими колесами для перемещения подъемника вручную или в прицепе к тягачу.

Подъемник устанавливают на основании так, чтобы грузовая платформа приходилась против оконных проемов, а длинная сторона ее располагалась вдоль стены здания или перпендикулярно ей. В первом случае на грузовой платформе можно поднимать длинномерные материалы. Современные подъемники с высотой подъема груза 18 м и более выполняются с выдвижной площадкой. или другими устройствами, обеспечивающими перемещение груза в оконный проем для удобства разгрузки и предотвращения травматизма. Подъемники оборудуются выключателями, отключающими двигатель лебедки по достижении платформой нужного уровня, а также автоматическими аварийными ловителями различных типов для остановки платформы при обрыве грузового каната. Путь свободного падения кабины до начала действия ловителей не должен превышать 250 мм. Путь замедления до полной остановки зависит от скорости и типа ловителей. У отдельных конструкций подъемников он не превышает 100 мм. Управление подъемниками производится только с одной площадки, пульты управления, расположенные на других уровнях, в это время отключаются.

Ловители (рис. 2.2) приводятся в действие от ограничителя скорости и только, в ограниченном числе случаев, от канатной подвески.

Системы приводных механизмов, связанные с канатной подвеской, могут иметь различную конструкцию, но однотипный принцип действия. В его основе лежит использование пружинного устройства, которое находится в сжатом состоянии, когда канаты имеют нормальное натяжение. Сжимающая сила значительно уменьшается при ослаблении канатов, и увеличение длины пружины воздействует на ловители.

Приводные механизмы, работающие от ограничителя скорости, получили преимущественное распространение, так как ограничитель скорости срабатывает в любой аварийной ситуации, сопровождающейся превышением расчетной скорости.

Механизмы привода ловителей являются промежуточным звеном между канатом ограничителя скорости и ловителями, обеспечивающим жесткую кинематическую cвязь между ними и одновременность срабатывания благодаря наличию между ними синхронизирующего механизма с тягой, валом или канатной связью.

В приводном механизме ловителей, по требованию ПУБЭЛ, устанавливается контактное устройство, отключающее привод при срабатывании ловителей.

Приводной механизм включения ловителей может устанавливаться в верхней или нижней части каркаса кабины. Его расположение не оказывает какого-либо влияния на надежность работы ловителей и обычно определяется конструктивными соображениями. Так, при верхнем расположении механизма включения, ловители могут устанавливаться на верхней или нижней балке каркаса. В последнем случае, клинья или ролики ловителей связываются с механизмом включения вертикальными тягами.

Рассмотрим работу приводного механизма ловителей резкого торможения, установленного в верхней балке каркаса грузовой тележки.

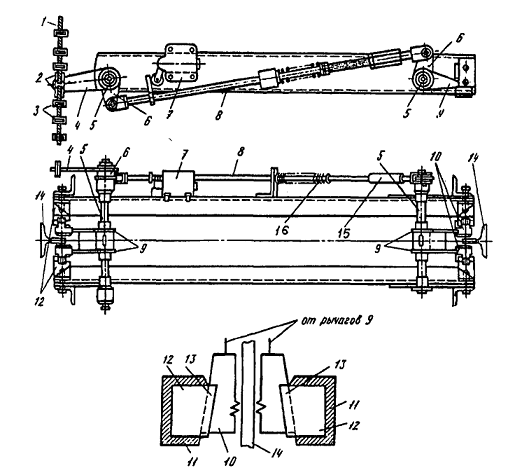

Канат ограничителя скорости 1 посредством коушей 2 и прижимных планок закреплен на приводном рычаге 4, установленном на валике 5 вместе с рычагами 6, 9. Тяга 8 передает движение рычагам 6 и 9, воздействуя на клинья правого ловителя. Наличие жесткой кинематической связи между ловителями и регулировочной муфты 15 позволяет обеспечить одновременность срабатывания ловителей.

Рис. 2.2 Приводной механизм ловителей резкого торможения

- канат, 2 - коуш, 3 - прижимные планки, 4 - рычаг приводной, 5 - валик, 6 - рычаг, 7 - контактное устройство, 8 - тяга, 9 - рычаг привода клиньев, 10 - клинья, 11 - балка каркаса кабины, 12 - колодка направляющая, 13 - направляющий паз колодки, 14 - направляющая кабины, 15 - муфта регулировочная, 16 - пружина

Предварительно сжатая пружина 16 предназначена для предотвращения самопроизвольного включения ловителей и возврата клиньев в исходное положение после снятия кабины с ловителей. На тяге закреплена планка, удерживающая контактное устройство 7 в состоянии «включено» в рабочем режиме. При аварийном превышении скорости опускания кабины срабатывает ограничитель скорости и начинает тормозить канат с силой достаточной для подъема рычага 4 вверх. Вращение рычага 4 по часовой стрелке приводит к подъему клиньев левого и правого ловителя, до момента касания зубьями поверхности направляющих. Начинается процесс самозатягивания клиньев и торможения кабины до полной остановки. Приводная планка, установленная на тяге 8 перестает воздействовать на контактное устройство 7 и привод лебедки отключается. Снятие кабины с ловителей производится подъемом кабины на малой скорости или ручным приводом. Под действием пружины тяги 16 ловители переводятся в исходное положение.

Ожидаемый срок службы клиновых ловителей - 10 аварийных срабатываний падением при полной нагрузке и полной скорости. Кроме того, они доказали свою нечувствительность к различию качества смазочных материалов.

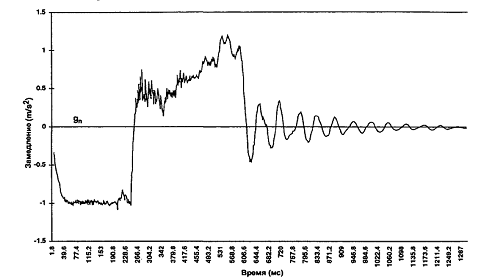

На рис. 2.3 показан типичный график ускорения замедления, полученный при испытаниях ловителя подъемника загрузочная тележка была в состоянии свободного падения перед тем, как ловитель включился в работу.

Рис. 2.3 График аналитический включения ловителей

График показывает, что первоначальная величина ускорения замедления в точке взаимодействия было около 0,5 g и достигло максимума 1,2 g.
