Материал: Разработка строительного подъемника

Техническая документация. Подъемники должны быть снабжены эксплуатационной технической документацией: формуляром (грузовые подъемники) или паспортом (грузопассажирские), техническим описанием, инструкцией по эксплуатации, каталогом запасных деталей и приспособлений, документацией по ремонту, журналом приема и сдачи смен, производственной инструкцией.

В формуляре указывают дату выпуска подъемника, его назначение, номер стандарта или технических условий, основные технические данные и характеристики подъемника, дату приемки, заводской номер, дату консервации машины на заводе, сведения по техническому обслуживанию, а также данные об авариях, ремонтах, заменах отдельных частей и изменениях в конструкции подъемника в процессе эксплуатации.

В паспорте указывают те же сведения, что и в формуляре, а также данные о конструкции подъемника и приборах безопасности.

Техническое описание и инструкция по эксплуатации содержат сведения о назначении и технических данных подъемника, его устройстве и работе. В инструкции по эксплуатации указаны правила техники безопасности, порядок установки, подготовки к работе, проверки технического состояния и правила работы на подъемнике; даны перечень характерных неисправностей и методы их устранения, мероприятия по техническому обслуживанию и уходу за канатами, рекомендации по смазыванию, хранению, консервации и транспортированию подъемника, схемы запасовки грузового и монтажного канатов.

Журнал (в основном для грузопассажирских подъемников) заводит организация - владелец машины. В журнале отражают все сведения, связанные с эксплуатацией и ремонтом машины: перечень лиц, ответственных за техническое состояние и эксплуатацию машины; сведения о монтаже, демонтаже и ремонтных работах, учет работы и простоев машины, данные о заземлении. Раздел «Замечания о техническом состоянии машины» заполняют лица, контролирующие работу подъемника. Журнал хранится у машиниста, а при капитальном ремонте вместе с паспортом его передают в ремонтную организацию.

Журнал приема и сдачи смен (вахтенный)также хранится у машиниста. В начале смены машинист должен ознакомиться с записями предыдущей смены, а по окончании работы записать замечания о неисправностях и расписаться.

Производственную инструкцию выдает администрация организации - владельца машины. В инструкции приводят основные положения техники безопасности при эксплуатации и обслуживании машины. Ее вывешивают в кабине грузопассажирского подъемника или на рабочем месте машиниста грузового подъемника. Здесь же располагают основные правила техники безопасности, графики и схемы строповки или правила укладки грузов, которые необходимо транспортировать в условиях данной строительной площадки, а также перечень грузов с указанием массы. Для грузопассажирских подъемников указывают грузоподъемность или количество пассажиров, которых может поднять подъемник.

3.2 Организация технического обслуживания подъемников

Для поддержания подъемников в работоспособном состоянии, увеличения срока их службы и обеспечения надежности и эксплуатации проводят техническое обслуживание и ремонты подъемников в соответствии с системой планово-предупредительных ремонтов (ППР).

Техническое обслуживание представляет собой комплекс мероприятий, направленных на предупреждение преждевременного износа деталей путем своевременного проведения регулировочных работ, смазывания их, выявления возникающих дефектов и устранения их.

Техническое обслуживание подразделяют на ежесменное (ЕО) и периодическое (ТО).

Ежесменное техническое обслуживание (ЕО) проводят перед началом рабочей смены с целью проверки исправности узлов и механизмов подъемника обслуживающим машинистом.

Перечень работ ежесменного обслуживания включает следующие операции:

) очистку узлов опорной рамы и грузовой каретки от грязи вручную скребками;

) визуальную проверку наличия смазки в трущихся частях грузовой каретки и других узлах по выступающей смазке, а также путем проворачивания роликов и блоков вручную. Трущиеся узлы, ролики, блоки должны проворачиваться и перемещаться без заеданий и скрипа;

) проверку уровня масла в редукторе грузовой лебедки и механизма подъема (визуально по риске масломерной иглы). Уровень масла должен быть выше нижних зубьев большого колеса редуктора;

) визуальную поверку состояния надежности и крепления грузового каната на барабане грузовой лебедки, барабанах механизма вспомогательного подъема и механизма перемещения грузонесущего органа по горизонтали, в узлах ловителей, сигнального каната (осмотр мест крепления и поверхностей канатов). Крепление канатов должно быть надежным, все болты крепления затянуты, состояние канатов должно удовлетворять нормам на их браковку;

) проверку затяжки резьбовых соединений в узлах грузовой каретки и опорной рамы, местах стыков секций (визуальный осмотр мест крепления, а также проворачивание болтов и гаек). Все резьбовые соединения должны быть надежно затянуты;

) проверку надежности работы тормоза грузовой лебедки. При необходимости тормоза регулируют в соответствии с инструкцией по эксплуатации. Тормоз должен быть отрегулирован на требуемый тормозной момент (по длине главной пружины);

) проверку работоспособности откидного (выдвижного) трапа грузопассажирского подъемника, замков дверей кабины, работы конечных выключателей защиты проводят путем пробных пусков подъемника. Усилие для закрывания и открывания (выдвижения и задвигания) трапа должно быть не более 40 Н. Конечные выключатели защиты должны разрывать цепь управления при открытых дверях шахты или кабины, при подъеме или опускании кабины в крайнее верхнее или нижнее положение на мачте;

) визуальную проверку пломб на ограничителе скорости. Крышка ограничителя должна быть опломбирована;

) проверку подвижности ходовых элементов ловителя (вручную). Не должно быть заеданий, элементы ловителя должны перемещаться легко вручную.

Периодическое техническое обслуживание выполняет специализированная бригада на месте эксплуатации подъемника в соответствии с графиком, составленным с учетом периодичности обслуживания, не менее чем через 100 ч работы подъемника, но не реже одного раза в месяц. Сезонное техническое обслуживание проводится два раза в год.

В состав подготовительных работ по техническому обслуживанию входят: составление графика технического обслуживания, подготовка инструмента, приспособлений и материалов. В состав работ по техническому обслуживанию входят: осмотр (ревизия) и контроль технического достояния узлов, канатов, подъемника в целом, крепления деталей, смазывание, заправка или замена масла при переходе к осенне-зимнему или весеннему периодом, опробование действий механизмов подъемника и выполнение мелких ремонтных работ.

В перечень работ по периодическому обслуживанию включены следующие операции:

) выполнение работ по ежесменному техническому обслуживанию;

) проверка работы и регулировка ловителей и ограничителя скорости по методике, приведенной в инструкции по эксплуатации подъемника. Максимальный путь торможения при посадке на ловители при номинальной скорости должен быть указан в паспорте подъемника;

) проверка состояния настенных опор (осмотр мест установки и крепления настенных опор к зданию и к мачте). Настенные опоры должны быть надежно прикреплены к зданию и мачте (шахте);

) проверка состояния кнопочных постов, магнитных пускателей (осмотр мест крепления проводов, состояния контактов);

) замена масла в редукторах грузовой лебедки и электрической тали механизмов передвижения (слив отработанного масла через выпускное отверстие). Марка нового масла и его количество должны соответствовать данным карты и таблицы смазки;

) смазывание трущихся узлов подъемника консистентной смазкой при помощи приборов и приспособлений для смазывания. Марка нового масла и его количество должны соответствовать данным карты и таблицы смазки.

Перечень работ сезонного обслуживания включает следующие:

) выполнение работ по ежесменному и периодическому техническому обслуживанию;

) замена масла в соответствии с сезоном в электрогидротолка-теле, полостях подшипниковых узлов и в редукторах в соответствии с картой и таблицей смазки. Масло должно удовлетворять требованиям карты и таблицы смазки.

Осмотр кнопочного поста производят не только во время периодического технического обслуживания, а также ежемесячно при длительных перерывах в работе. Периодические осмотры магнитных пускателей производят не реже двух раз в месяц, осмотр технического состояния кабелей - перед каждым монтажом подъемника, а также после длительного перерыва в эксплуатации.

Ремонт - это комплекс технических мероприятий, устраняющих неисправности в машине и восстанавливающих ее работоспособность. Различают два вида ремонта подъемников: текущий (Т) и капитальный (К).

Текущий ремонт обеспечивает работоспособность машины путем восстановления или замены отдельных единиц и деталей; производится в соответствии с графиком ППР не менее через 1600 маш-ч в зависимости от сложности машины и срока ее работы до первого капитального ремонта или до списания.

Текущий ремонт включает работы, составляющие перечень работ по техническому обслуживанию, а также: осмотр опорной рамы, грузовой каретки, мачты; заварку трещин сварных соединений; рихтовку направляющих секций; проверку состояния зубчатых колес; смазывание узлов в соответствии с картой и таблицей смазки; окраску подъемника (при необходимости); замену быстроизнашивающихся элементов (канатов, фрикционных обкладок тормозных колодок, вкладышей и пальцев упругих муфт механизмов в зависимости от состояния этих элементов); замену подвесного кабеля и укладку его в кабелеукладчик в соответствии с указаниями инструкции по эксплуатации; проверку состояния и ремонт контактов электрических аппаратов.

Капитальный ремонт, если он предусмотрен в инструкции по эксплуатации, выполняют не менее чем через 4800 маш-ч, в зависимости от межремонтного цикла и сложности подъемника. Объем работ, качество ремонта, а также порядок приемки машины должны соответствовать техническим условиям на ремонт, которые составляет организация, производящая ремонт.

При капитальном ремонте подъемник полностью разбирают, все узлы и детали ремонтируют. Часть сборочных единиц и деталей, включая базовые, заменяют новыми. При сборе деталей после ремонта, как правило, должны быть восстановлены все первоначальные посадки в соединениях.

Подъемники, у которых не предусмотрено проведение капитального ремонта, должны работать без него до списания.

.3 Смазывание подъемников

Подъемники смазывают жидкими и консистентными смазочными материалами (маслами) в соответствии с картой смазки и таблицей смазки, приведенными в инструкции по эксплуатации. В карте и таблице (табл. 3.1) указывают места и периодичность смазывания, вид смазочного материала, количество точек и способ смазывания.

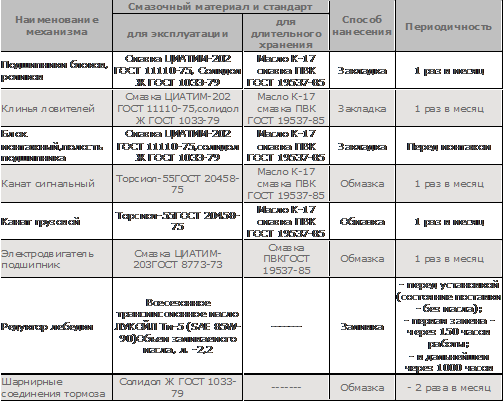

Таблица 3.1Технологическая карта смазки подъемника

Перед пуском подъемника после его монтажа на новом месте машинист должен убедиться, что все механизмы смазаны.

Наличие смазки в редукторах проверяют масломерным щупом. В трущихся парах шарниров, например тормозов, разбирают и очищают от коррозии пальцы шарниров, рычагов и колодок тормоза, прочищают смазочные отверстия и канавки, смывают поверхности пальцев, закладывают свежий смазочный материал и после этого собирают и регулируют тормоз.

При смазывании соблюдают следующие правила. Перед смазыванием удаляют грязь с мест введения смазочного материала (пресс-масленок, пробок, крышек). В шарниры смазочный материал вводят до тех пор, пока выходящая из мест сопряжения смазка не станет чистой.

Подшипники качения заполняют не более чем на 2/3 объема (иначе увеличивается трение, смазка перегревается и выжимается через сальники, а при остывании часть выдавленной при работе смазки вместе с грязью засасывается в полость подшипника и приводит в негодность оставшуюся внутри чистую смазку). При смене смазочного материала в подшипниках электродвигателей он не должен попадать на обмотку, так как это приводит к нарушению изоляции и подгоранию. На новом подъемнике первую смену масла производят после приработки деталей, т. е. через 100…200 маш-ч. В тех случаях, когда в карте смазки указаны основные смазочные материалы и заменители, допускается применять заменители лишь при отсутствии основного смазочного материала.

Смазочные материалы должны иметь хорошую смазывающую способность, не застывать при низких температурах. В смазочном материале не должно быть воды и механических примесей. Физические и химические свойства смазочных материалов должны быть стабильными при работе и длительном хранении.

Зубчатые передачи и подшипники в редукторах смазывают жидкими маслами погружением в масляную ванну, разбрызгиванием, принудительно. Стальные канаты смазывают вручную, пропуская через ванну с прогретой мазью.

Смазывание шарнирных соединений и подшипников электрооборудования имеет свои особенности. Для этой цели применяют консистентные смазочные материалы. Смазыванию подлежат подшипники электродвигателей, шарнирные соединения тормозных электромагнитов, автоматов, конечных выключателей, рубильников и т. д. При смазке подшипников электродвигателей перед сборкой их отмывают от старого масла и набивают полости подшипника смазочным материалом не полностью, так как это в противном случае может вызвать нагрев, разложение и вытекание смазочного материала. Для распределения смазочного материала после сборки подшипников рекомендуется вначале прокрутить ротор вручную в течение 2…3 мин, а затем на холостом ходу в течение 5 мин. Закладывают смазочный материал не реже одного раза в два года.
