Материал: Сборочный чертеж. Деталирование (90
Для того чтобы закрыть вентиль, шпиндель 3 ввертывается в корпус 1, и правый торец внутренней расточки шпинделя 3, нажимая на правый торец клапана 2, прижмет клапан 2 к седлу.
Кольцо 4 предназначено для того, чтобы набивка 7 при ее уплотнении втулкой 5 и накидной гайкой 6 не попадала на резьбу.
31

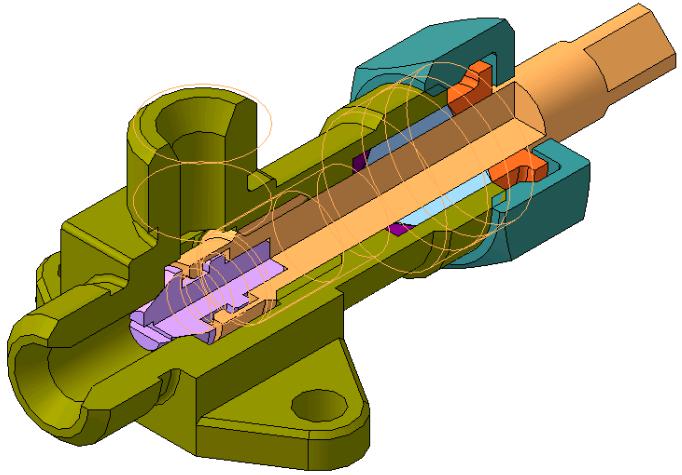

Рисунок А.24 – 3D-модель сборки изделия «Вентиль» (варианты 12, 32)
31
32

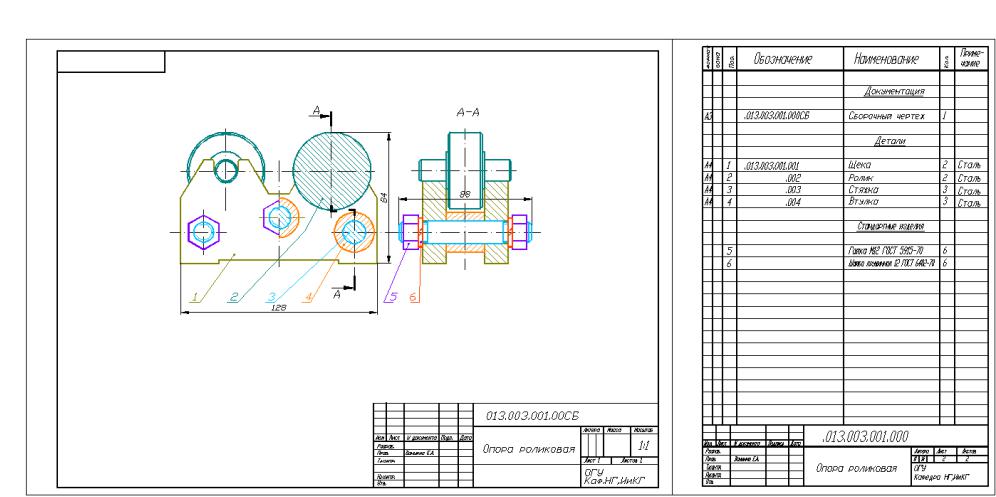

Рисунок А.25 – Сборочный чертеж «Опора роликовая». Спецификация (варианты 13, 33)
Техническое описание устройства изделия «Опора роликовая»
Опоры роликовые применяются для установки при разметке круговых цилиндрических деталей и деталей, имею-
щих круговые цилиндрические концы и шейки.
32
Детали, подлежащие разметке, устанавливаются на ролики 2, которые своими цапфами входят в прорези щек 1.
Ролики 2 – сменные и имеют различные диаметры. Расположение щек относительно друг друга обеспечивается втулка-
ми 4. Щеки 1 стягиваются стяжками 3 при помощи гаек 5, для предотвращения от самоотвинчивания которых служат шайбы пружинные 6.
33

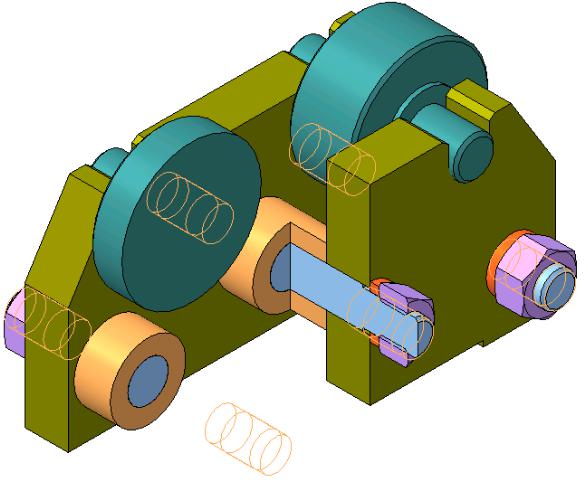

Рисунок А.26 – 3D-модель сборки изделия «Опора роликовая» (варианты 13, 33)
33

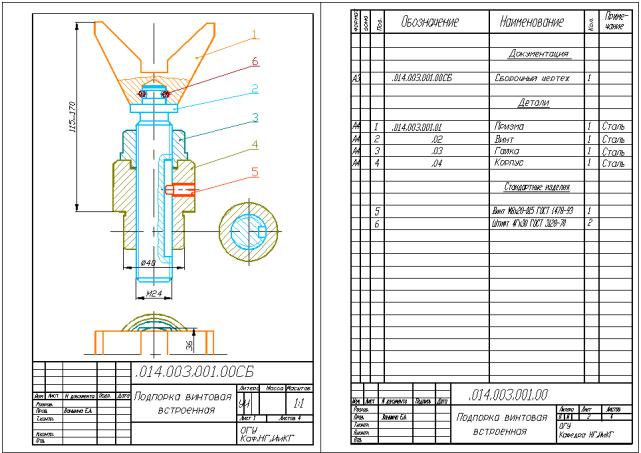

Рисунок А.27 – Сборочный чертеж «Подпорка винтовая встроенная».
Спецификация (варианты 14, 34)
Техническое описание устройства изделия «Подпорка винтовая встроенная»
Подпорки винтовые встроенные применяются в качестве регулирующих-
ся по высоте опор для установки деталей при обработке на станках.
Корпус 4 цилиндрическим выступом в нижней части вставляется в отвер-
стие приспособления или стола станка. В гладкое отверстие стола 4 вставлен винт 2 с резьбой, который имеет продольный паз прямоугольного поперечного сечения.
Конец винта 5, ввернутого в резьбовое отверстие корпуса 4, входит в паз винта 2 и не дает ему вращаться в корпусе 4. На винт 2 навинчена гайка 3, ниж-
ней частью входящая в расточку корпуса 4.
34
На верхнем конце винта 2 надета призма 1, свободно вращающаяся на винте 2. Для предохранения от спадания призмы 1 с винта 2 служат два штифта 6.
При установке обрабатываемой детали на призму 1 гайка 3 прижимается к корпусу 4. При вращении гайки 3 винт 2 будет либо подниматься, либо опус-
каться, так как конец винта 5 не дает возможность вращаться винту 2.

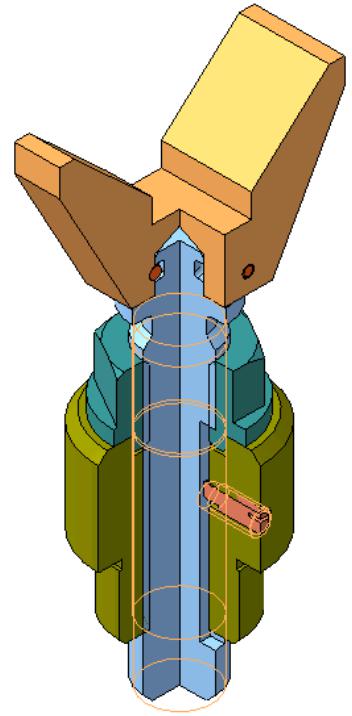

Рисунок А.28 – 3D-модель сборки изделия «Подпорка винтовая встроенная»
(варианты 14, 34)
35
