Технические характеристики насоса аварийного впрыска бора представлены в табл. 9.5 и на рис. 9.18.

Марка насоса − ПТ-160/6-С; применяемое масло − И-40А.

Рис. 9.18. Характеристики насоса ПТ-160/6-с

241

Глава 10. НАСОСЫ ВСПОМОГАТЕЛЬНЫХ СИСТЕМ

10.1.Система организованных протечек

10.1.1.Назначение и общее устройство

Оргпротечки – это протечки теплоносителя из основного и вспомогательного оборудования реакторной установки через специально организованные трубопроводы (дренажи, контрольные дренажи и воздушники), направляемые обратно в первый контур. При нормальной эксплуатации реакторной установки на АЭС с ВВЭР всегда должна находиться в работе система, предназначенная для сбора организованных протечек из оборудования и вспомогательных систем 1-го контура и их возврата в технологический цикл. На ВВЭР-1000 с РУ В-320 эта система называется системой оргпротечек.

Система предназначена для сбора, охлаждения и возврата в систему продувки-подпитки 1-го контура организованных протечек теплоносителя 1-го контура во всех режимах эксплуатации энергоблока, а также дренирования 1-го контура.

Система оргпротечек выполнена как система, совмещающая функции системы важной для безопасности и системы нормальной эксплуатации. К части системы, важной для безопасности, относятся трубопроводы в части от врезок в ГЦК до последней запорной арматуры на коллекторе дренажей и параллельно установленных дроссельных шайб (включительно), а также трубопроводы дренажей ГЕ САОЗ до граничной арматуры (включительно). К устройствам нормальной эксплуатации относятся все остальные трубопроводы, арматура, оборудование.

Организованные протечки отводятся от:

трубопроводов аварийного впрыска бора, аварийного расхолаживания, трубопровода заполнения гидроемкостей САОЗ;

трубопроводов ГЕ САОЗ; воздушников реактора, КД, ПГ, а также из системы аварийного

газоудаления.

Критериями выполнения системой оргпротечек своих функций являются обеспечение отвода протечек от оборудования, арматуры,

242

участков трубопроводов, а также выполнение требования по дренированию одной петли ГЦК со скоростью 1 т/ч при рабочем давлении среды в 1-м контуре с целью смягчения протекания аварийного режима течи 1-го контура. Система обеспечивает дренирование: первого контура от четырех петель ГЦК через дренажные вентили; трубопроводов системы СВО-2 и СВО-1; ББ; ГЕ САОЗ; КД.

Учитывая, что система организованных протечек должна непрерывно функционировать в период нормальной эксплуатации энергоблока на мощности, насосные агрегаты оргпротечек были продублированы с целью возможности вывода агрегатов на техническое обслуживание и ремонт (рабочий, резервный).

Материалы (основные и сварочные), используемые в системе оргпротечек, и их качество соответствуют требованиям действовавших на момент выпуска документации стандартов, технических условий, норм и правил. При выборе материалов учитывались рабочие параметры системы, свойства среды, коррозионная стойкость материалов в рабочей среде и дезактивирующих растворах.

Исходя из условий работы оборудования, трубопроводов и арматуры, в качестве основного конструкционного материала принята коррозионно-стойкая нержавеющая сталь типа 08Х18Н10Т.

10.1.2.Краткое описание технологической схемы

Всостав системы входят трубопроводы, бак организованных протечек, охладитель организованных протечек и три насоса оргпротечек.

Согласно ТОБ система оргпротечек состоит из двух подсистем: подсистемы сбора дренажей протечек и подсистемы возврата дренажей протечек. Арматура трех из четырех дренажных линий ГЦК имеет надежное питание от дизель-генераторов.

Кпервой подсистеме относятся трубопроводы сбора дренажей и

охладитель организованных протечек, ко второй − бак организованных протечек и насосы оргпротечек со всем вспомогательным оборудованием. Величина организованных протечек из 1-го контура, принятая в проекте, составляет величину 0–2,5 т/ч.

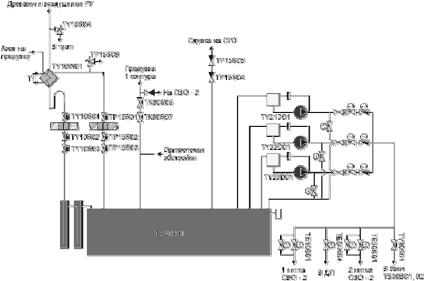

Упрощенная принципиальная схема представлена на рис. 10.1.

243

Оргпротечки обстройки имеют низкие параметры и поэтому не требуют дополнительного охлаждения и дросселирования. Линия слива оргпротечек с гермозоны заводится в бак через гидрозатвор для разделения трубопроводов оргпротечек, находящихся в герметичной и негерметичной части оболочки, и препятствуют выходу воздуха из-под герметичной части оболочки при повышении давления в ней до 0,7 кгс/см2. Гидрозатвор – типа «труба в трубе».

Насосы и их обвязка запитаны от системы надежного питания 2-й категории. Это означает, что при обесточении СБ после запуска ДГ и включения его на секцию надежного питания включается соответствующий насос на четыре ступени АСП. Система оргпротечек функционирует во всех режимах нормальной эксплуатации, включая переходные режимы, а также в режиме обесточивания. В режимах нормальной эксплуатации функция системы состоит в отводе организованных протечек и возврате их в контур, а также дренировании ГЦК при ремонтах.

Из бака вода подается насосами через фильтры СВО-2 (или по байпасу фильтров СВО-2) в деаэратор подпитки и, далее, на всас насосов для возврата оргпротечек в баланс воды 1-го контура. При необходимости оргпротечки могут перекачиваться в баки минуя ДП по перемычке.

10.1.3. Конструкция насоса

Насос оргпротечек марки Х45/240-К-2Г (рис. 10.2) − центробежный, консольный, двухступенчатый, горизонтальный, самовсасывающим, с механическим двойным торцевым уплотнением вала. Допускаемая протечка через уплотнение – не более 100 г/ч.

Самовсасывание при первом запуске насоса осуществляется за счет воды, залитой насосами боросодержащей воды через арматуру во вспомогательный бак (V = 0,19 м3), смонтированный в разрез трубопровода всаса.

Падение уровня во вспомогательном баке в момент пуска создает разрежение, которое обеспечивает подъем воды из основного бака.

Для обеспечения повторного запуска предусмотрена байпасная линия, обеспечивающая постоянную подачу части перекачиваемой жидкости из напорного трубопровода насоса во вспомогательный
