10.3.Система маслоснабжения ГЦН
10.3.1.Техническое описание
Маслосистема ГЦН (рис. 10.6) состоит из двух функциональных групп, каждая из которых обеспечивает маслом два ГЦН. Одна функциональная группа обеспечивает маслом два ГЦН, другая − обеспечивает маслом два других ГЦН. Каждая из функциональных групп включает в себя следующие основные элементы:
маслобак ГЦН; бак аварийного слива масла; маслонасосы; маслофильтры; маслоохладители.
Функциональные группы работают независимо друг от друга. Обе группы аналогичны по компоновке, направлениям движения потоков, составу и типам оборудования. В связи с этим в данном разделе информация приводится для одной группы.
Основным потоком для группы является следующий: из бака маслонасосом через фильтр и один маслоохладитель масло подается на ГЦН через отсечную арматуру и обратные клапаны. После чего индивидуальный трубопровод, подающий масло на каждый ГЦН, раздваивается: одна линия идет на подачу масла на смазку подшипников электродвигателя ГЦН, вторая − подает масло на смазку главного упорного подшипника (ГУП) самого ГЦН.
В электродвигателе ГЦН масло поступает в верхний маслобак двигателя, где раздается на верхний, нижний подшипники и подпятник, затем через коллектор слива поступает в сливной маслопровод. Распределение давлений и расходов масла между верхней и нижней крестовиной электродвигателя (где и расположены подшипники) производится путем подбора диаметра отверстия в соответствующей дроссельной шайбе. Шайба на трубе перелива
256

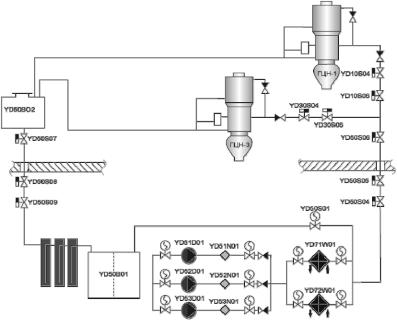

Рис. 10.6. Схема системы маслоснабжения ГЦН
позволяет стабилизировать расход масла через двигатель при изменении температуры и давления масла в напорной магистрали насосного агрегата. Дроссельные шайбы установлены в разъемах фланцев патрубков. Для облегчения подбора дроссельной шайбы в напорной ветви на трубопроводе до шайбы и в маслобаке электродвигателя имеются штуцеры для присоединения манометров. Подаваемое в ГУП масло, проходя через зазор опорных подшипников, стекает в сливной поддон, а с упорного подшипника – в сливной бачок, откуда через дроссельное отверстие по переливной трубе Дy 80 поступает в сливной трубопровод Ду 150. При этом давление масла дросселируется до атмосферного.
Отработанное на ГЦН масло самотеком сливается в бак аварийных протечек, откуда по сливному трубопроводу через гидрозатворы − обратно в бак.
При обесточивании маслонасосов во время выбега остановленного ГЦН (до 5 мин) масло из сливного бачка ГУП обратным хо-
257
дом поступает на смазку опорно-упорного подшипника и через зазоры опорного подшипника – в сливной поддон. В режиме прекращения подачи питания МНС ГЦН через 8 с после отключения маслонасоса давление в ГУП при номинальных зазорах в подшипниках должно оставлять не менее 0,6 кгс/см2.
После остановки масляного насоса конструкции маслобака электродвигателя обеспечивается некоторое время полный расход масла через подшипники двигателя, а затем, на время последующего выбега (ориентировочно в течение 5 мин), обеспечивается уменьшенный расход масла, соответствующий протечке масла через радиальные уплотнения масляных ванн крестовин. При полном расходе масло подается к подшипникам двигателя через верхние торцы отводящих труб масляного бака, а при уменьшенном – через отверстия этих же труб, расположенные на уровне дна масляного бака. Таким образом, осуществляется циркуляция масла в штатном режиме.
Для режима опробования маслонасоса перед вводом системы в эксплуатацию или разогрева масла перед подачей на ГЦН маслонасос работает через общую «большую» рециркуляцию и собственную «малую» на бак. При этом подача масла на ГЦН закрыта арматурой.
Для возможности дренирования и воздухоудаления группы снабжены соответствующей арматурой с отводом протечек масла в стационарные поддоны.
10.3.2. Описание оборудования
Маслобаки смонтированы в специальных помещениях и представляют собой емкости для хранения оперативного запаса масла.
Бак аварийного слива масла имеет: объем 10 м3; высоту 1987 мм с уклоном в сторону слива + 83 мм; длину 2300 мм; ширину
2200 мм.
Маслонасосы предназначены для создания циркуляции масла в маслосистеме. В системе применены насосы типа А1 3В-125/16-3- 90/4Б.
В системе применены фильтры типа 1ФЩ 125/6. Маслофильтр предназначен для тонкой очистки масла в системе от механических примесей.
258
В системе применяется охладитель типа ОКП 58-6002Г50МБ или МО 63-1.
10.3.3. Конструкция маслонасосов
Маслонасосы предназначены для создания циркуляции масла в маслосистеме. В системе применены насосы типа А1 3В-125/16-3- 90/4Б. Насосы предназначены для перекачивания минеральных масел с кинематической вязкостью от 0,21 10–4 до 1,90 10–4 м2/с при температуре до 55 °С.
Маслонасос представляет собой электронасосный агрегат (рис. 10.7), состоящий из трехвинтового насоса и электродвигателя, соединенных между собой фонарем и муфтой. Собственно насос (рис. 10.8) состоит из рабочего механизма, корпуса с крышками, торцевого уплотнения, предохранительного и шарикового масла.
Маслонасос ГЦН типа А1 3В-125/16-3-90/4Б относится к классу насосов объемного действия. Его рабочий механизм состоит из трех винтов, одного ведущего и двух ведомых, симметрично расположенных относительно ведущего винта.
Перекачивание масла осуществляется за счет вращения винтов. Профиль нарезки винтов специальный, обеспечивающий их взаимное сопряжение, нарезка винтов – двухзаходная. Винты заключены в обойму, которая представляет собой блок с тремя смежными цилиндрическими расточками. Обойма размещена в литом корпусе насоса.
При вращении винтов во всасывающей камере насоса создается разряжение, в результате чего перекачиваемое масло поступает во впадины нарезки винтов, взаимно замыкающихся при вращении. Замкнутый в объеме нарезки винтов объем масла перемещается в обойме прямолинейно без перемешивания и вытесняется в нагнетательную камеру.
Конструкция гидравлической части насоса предусматривает разгрузку от осевых усилий путем подвода рабочего давления через сверления в винтах под разгрузочные поршни, выполненные заодно целое с винтами. Остаточные осевые усилия на ведущем винте воспринимаются подшипником, а на ведомых – втулками. На выходе ведущего винта в полости крышки сальника установлено торцевое уплотнение (рис. 10.9).
259

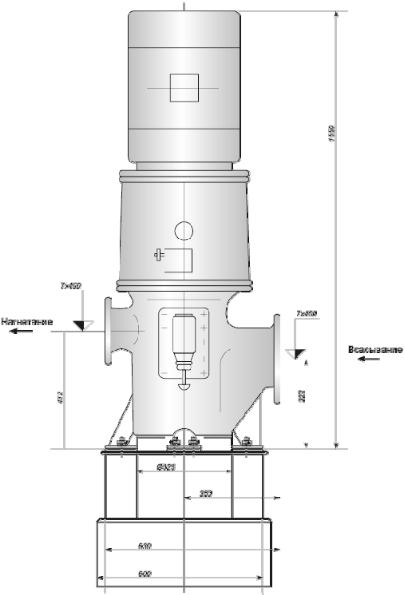

Рис. 10.7. Общий вид насоса
260
