Рабочее колесо – закрытого типа с повышенными кавитационными свойствами и импеллером, создающим разряжение перед уплотнением.

Запрещается работа насоса при закрытой напорной арматуре более 5 мин. Не допускается работа насоса при протечке через сальниковое уплотнение более 50 г/мин.

Вакуумный насос золотникового типа НВЗ-20 (рис. 10.18) пред-

назначен для откачки воздуха из монжусов спецканализации и борной воды, причем воздух не должен содержать капельной влаги и мех. загрязнений. Насос расположен на отметке –4,2 в помещении обстройки РО.

Агрегат – вакуумный, золотниковый, одноступенчатый параллельного действия с воздушным охлаждением.

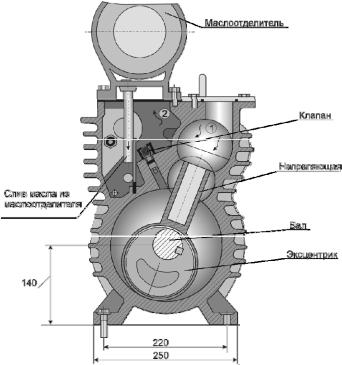

Рис. 10.18. Вакуумный насос золотникового типа НВЗ-20

276

Насос состоит из корпуса, передней и задней крышек, вала, направляющих эксцентриков, плунжеров, маховика, клапанов, рымболтов, маслоотделителя и заборных трубок. Передача вращательного движения от двигателя к насосу осуществляется посредством клиновых ремней, натяжение которых обеспечивают натяжные винты. Откачка газа осуществляется плунжером: за один оборот вала насоса при вращении эксцентрика плунжер сжимает газ, находящийся в роторной камере со стороны клапанов. Сжатый газ открывает выпускные клапана и через клапанную камеру, маслоотделитель выходит в трубопровод и далее в атмосферу.

В это время с другой стороны плунжера в образовавшееся пространство через окна в хвостовой части плунжера поступает газ из входной камеры. Аналогичный рабочий цикл совершается и во второй рабочей камере, но с отставанием или опережением на 180°. Газ из каждой камеры выходит непосредственно в маслоотделитель.

При работе насоса поток воздуха проходит через маслоотделитель и далее сквозь выходной патрубок. При этом происходит отделение газа от масла. Масло скапливается в нижней части маслоотделителя и по трубе стекает в маслокамеру.

Для обеспечения герметичности насоса со стороны выпуска газов служат выпускные клапаны. Смазка подшипников, манжет и подача масла в насос осуществляется самотеком через отверстие из маслокамер и заборных трубок. Для контроля уровня в масляных камерах в корпусе предусмотрены смотровые окна.

Подшипники насоса не должны нагреваться сверх температуры окружающей среды на 40−45 °С. Для нормальной работы подшипников необходимо следить за наличием смазки и периодически, по мере необходимости, добавлять ее. Попадание влаги в корпус насоса недопустимо.

10.5.4. Технические характеристики насосов

Технические характеристики марки ХВС 45/54-СД представлены в табл. 10.6 на рис. 10.19.

277





Таблица 10.6







Параметр

Единица измерения

Величина

Рабочее давление

кгс/см2

5,4

Подача

м3/ч

45

Число оборотов

об/мин

2900

Мощность

кВт

13,3

КПД

%

Не менее 50 %

Уплотнения

–

Щелевое

Температура





перекачиваемой среды

°C

От –40 до +90

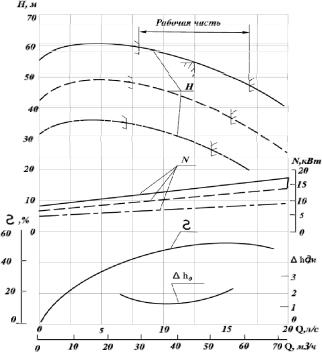

Рис. 10.19. Характеристика насоса ХВС-45/54

Технические характеристики насоса золотникового типа НВЗ-20 представлены в табл. 10.7 и на рис. 10.20.

278

Используемое масло – ВМ-4 или ВМ-6 (ГОСТ 23013–78); тип электродвигателя − 4А904.





Таблица 10.7









Параметр

Единица

Величина



измерения









Быстродействие, не менее

п/с

20



Число оборотов

об/мин

540



Мощность насоса

кВт

1,9



Количество масла на одну заправку

л

2,5



Напряжение питания

В

380



Температура масла

°C

Не более 50



Температура перекачиваемой среды

°C

От −40 до +90



Масса

кг

176



Рис. 10.20. Характеристика насоса золотникового типа НВЗ-20

10.5.5. Эксплуатация системы

Cпецифика системы заключена в необходимости ее постоянной работы в любом состоянии энергоблока, будь то работа на мощности или перегрузка, поскольку протечки вод имеются практически всегда. Система спецканализации вводится в работу при пуске блока и задействуется на весь период эксплуатации блока.

Узел откачки трапных вод из бака-приямка спецканализации должен работать в автоматическом режиме. По сигналам от расположенных в чистом отсеке бака спецканализации сигнализаторов

279

уровня реализованы блокировки на включение и отключение насосов на откачку бака при повышении уровня в нем до 1100 мм и снижении до 200 мм соответственно. Выбор на включение насоса производит ВИУР при помощи ключа выбора режимов на панели БЩУ.

Учет количества циклов включения-отключения насосов производится ВИУР с БЩУ. Нужно иметь в виду, что каждый цикл включения-отключения насоса спецканализации означает, что примерно 6 м3 трапной воды было откачано на переработку на СК. В настоящее время для более точной оценки объема откачиваемых на СК трапных вод на напорном трубопроводе насосов установлена расходомерная шайба, и ее показания заведены на блочную УВС.

По опыту эксплуатации на Балаковской АЭС для оперативного контроля за неорганизованными протечками борной кислоты высокой концентрации ежесменно производится отбор пробы из бака спецканализации и анализ на содержание РБК в пробе. При первых признаках появления течи РБК необходимо приступать к ее поиску.

Часть помещений реакторного отделения оснащена специальными сигнализаторами влаги, представляющими из себя сигнализаторы уровня, расположенными возле трапов и срабатывающими на появление воды над уровнем пола. Сигнализаторы влаги позволяют ВИУР дистанционно контролировать отсутствие течей в помещениях РО по сигнализации на панели БЩУ.

Переработка откачанных на спецкорпус трапных вод производится на выпарных аппаратах СВО-3 или СВО-7 с получением чистого дистиллята и осадка в виде концентрированного шлама. Выпаренный дистиллят направляется на повторное использование, а полученный шлам перекачивается в емкости кубового остатка ЕКО. Шлам − промежуточная фаза хранения радиоактивных отходов. Обычно проектом предусматривается их перевод в твердую форму путем битумирования. Возможно также использование установок глубокого доупаривания УГУ-500, при помощи которых жидкие отходы выпариваются до солевой фазы, образующиеся солевые массы затариваются в металлические бочки и там хранятся.

Таким образом, большие объемы трапных вод на блоке приводят к образованию повышенных объемов РАО на СК, поэтому нужно всемерно стремиться к их уменьшению.
