При соединении входной части, выполненной по форме струи с рас- ходящимся коническим насадком, можно получить наибольшее возможное увеличение расхода.

8. СРАВНЕНИЕ ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК ОТВЕРСТИЙ И НАСАДКОВ

При проектировании конструкций, в которых происходит истечение через отверстия и насадки, необходимо сравнивать различные водопропу- скные устройства по проходящему через них расходу и кинетической энергии, соответствующей этому расходу.

Известно, что при незатопленных отверстиях и насадках:

Q = m × w × 2gH и u = j × 2gH .

Кинетическая энергия проходящего в единицу времени количества жидкости:

m × u2

= rQu2

= r × g × m × j2 × w × H ×



.

2gH

2

2







Тогда при равенстве площадей ω и напоров Н расход зависит от μ , а кинетическая энергия – от mj2 ,что и учитывают при сравнении водопро- пускных элементов. Осредненные данные этих параметров для больших чисел Re сведены в табл. 10.1.

Таблица 10.1. Осредненные данные φ, µ, z для отверстия и насадков

Отверстие и насадок

ϕ

μ

μϕ2

ζ =

1



− 1

ϕ2













Отверстие в тонкой стенке

0,97

0,62

0,583

0,06















Внешний цилиндрический насадок

0,82

0,82

0,551

0,49



Конический сходящийся насадок (θ

0,97

0,95

0,894

0,06



= 13°)

















Коноидальный насадок

0,97

0,97

0,913

0,06



Конический расходящийся насадок















(данные отнесены к выходному се-

0,45

0,45

0,091

3,94



чению)















Проведем сравнение, как указывалось, при равенстве ω и Н во всех случаях. Наибольшая скорость истечения, как видно из табл. 10.1, обеспе- чивается при истечении через отверстие в тонкой стенке, через сходящий-

237

ся и коноидальный насадки. Максимальная пропускная способность на- блюдается при истечении через расходящийся и коноидальный насадки.

Расход при истечении через внешний цилиндрический насадок больше, чем через отверстие в тонкой стенке, но вытекающая через отвер- стие струя обладает большей кинетической энергией, чем при истечении через внешний цилиндрический насадок.

Из всех сравниваемых устройств коноидальный насадок характери- зуется максимальной кинетической энергией струи.

Расходящиеся насадки обеспечивают минимальные значения скоро- сти и кинетической энергии струи. Наибольшее значение ζ у конического расходящегося насадка.

ИСТЕЧЕНИЕ ЖИДКОСТИ ПРИ ПЕРЕМЕННОМ НАПОРЕ

9. ОБЩАЯ ХАРАКТЕРИСТИКА ЯВЛЕНИЯ

Изменение напора при истечении может быть вызвано:

1)изменением положения уровня в резервуаре (сосуде, водохрани- лище и т.п.), из которого вытекает жидкость (в питателе);

2)изменением положения уровня в резервуаре, в который втекает жидкость (в приемнике);

3)одновременным изменением положений уровней в обоих резер- вуарах (в питателе и приемнике);

4)другими причинами, например, изменением давления над свобод- ными поверхностями жидкости.

При изменении напора во времени изменяются параметры потока (расход, скорости, давление). Поэтому истечение жидкости из резервуара при переменном напоре представляет один из случаев неустановившегося движения.

Для определения параметров неустановившегося движения уравне- ние Бернулли, полученное для установившегося движения, в общем случае не пригодно. Однако при истечении из резервуара большой площади Ω (питателя), через отверстие, насадок или трубу площадью ω << Ω в другой резервуар (приемник) также большой площади или в газовую среду уровни

врезервуарах изменяются медленно; ускорения струи малы, скорость из- меняется заметно, только если процесс продолжителен. Имеет место ква-

зиустановившееся движение.

238

При расчете параметров квазиустановившихся потоков принято вре- мя процессов разбивать на бесконечно большое число бесконечно малых интервалов dt и в пределах каждого интервала считать движение устано- вившимся и пользоваться уравнением Бернулли.

Основная задача при рассмотрении истечения с переменным напо- ром – определение времени, за которое напор изменится от начального значения H1 до некоторого назначенного значения H2.

Истечение при переменном напоре может происходить через незато- пленные или затопленные отверстия, насадки различных форм, трубы. В процессе истечения убыль жидкости в резервуаре-питателе может частич- но восполняться притоком от внешнего источника, а может и не воспол- няться. Площади поперечных сечений резервуаров могут быть постоянны- ми или переменными по высоте, так как имеются многообразные схемы истечения.

10.ИСТЕЧЕНИЕ ПРИ ПЕРЕМЕННОМ НАПОРЕ

ИПОСТОЯННОМ ПРИТОКЕ

Рассмотрим истечение из резервуара через отверстие в атмосферу. Площадь резервуара Ω не постоянна по высоте, площадь отверстия ω(ω ≤ Ω; υ >> υ0 ) , начальный напор над центром отверстия H1. В резервуар

от внешнего источника поступает жидкость, расход притока Qпр = const .

Пренебрегая α

0

υ2

/ 2g , получим, что при неизменности напора, то есть при



0













установившемся движении, для вытекания расхода Qпр через отверстие

площадью ω потребуется напор Hпр, определяемый из формулы:









Qпр = μω













2gHпр ,

(10.15)







Hпр =



Q2







откуда:







пр

.







2gμ2ω2

















Если напор над центром отверстия равен Hпр, то движение будет ус- тановившимся, напор не будет изменяться и из отверстия будет вытекать точно такой же расход, что и поступает в резервуар, то есть Qпр.

Если напор H1 над центром отверстия в начальный момент времени не равен Hпр, то возможны два случая:

1) при H1 < Hпр через отверстие будет вытекать расход Q < Qпр . Объем жидкости в резервуаре будет увеличиваться, напор повышаться, а

239

расход постепенно увеличиваться. Когда напор станет равным Hпр, расход достигнет значения Qпр, то есть отток станет равным притоку, движение станет установившимся;

2) при H1 > Hпр через отверстие будет вытекать расход Q > Qпр . В

связи с этим уровень жидкости в резервуаре будет постепенно понижаться, напор и расход будут уменьшаться до тех пор, пока напор не станет рав- ным Hпр и соответственно вытекающий расход не сравняется с расходом

притока Qпр . После этого будет происходить истечение при постоянном напоре Hпр , и расходе Q = Qпр .

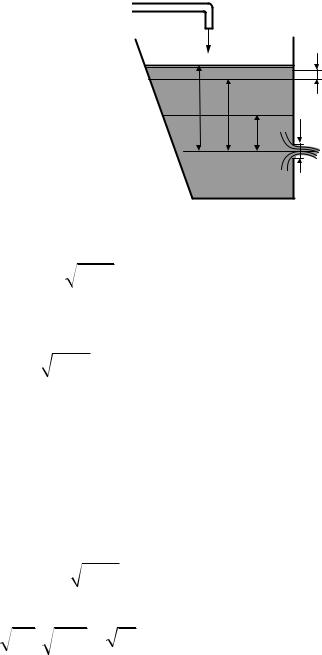

Определим время изменения напора в резервуаре от H1 до H2 . Используя изло-

женное выше допущение о возможности применения формулы расхода при постоян- ном напоре (то есть при установившемся движении), рассмотрим истечение за беско- нечно малый интервал времени dt при неко- тором промежуточном значении напора H

(рис. 10.11).

За время dt через отверстие вытечет объем жидкости:

Qпр









dH

H1 H

H

ω

2

dW = Qdt = μω2gH dt ,

а втечет в резервуар объем жидкости, равный Qпрdt . Изменение объема жидкости в резервуаре за время dt составит:

(Qпр − μω2gH )dt .

Заключенное в скобки выражение может быть положительным или отрицательным в зависимости от соотношения Q и Qпр .

В результате изменения объема за время dt уровень жидкости в ре- зервуаре изменится (поднимется или опустится) на бесконечно малую ве- личину dH. При этом изменение объема жидкости равно Ω dH, где Ω – площадь поперечного сечения резервуара на уровне H.

Очевидно, что:

ΩdH = (Qпр − μω2gH )dt ,

Подставив Qпр пo (10.14), получим:

ΩdH = μω2g (Hпр − H )dt .

240

Отсюда:

dt =

Ω



×





dH







.

(10.16)

mw













-







2g

Hпр

H

Введем новую переменную: y =







-





, тогда dy = -dH / 2



и



Hпр



H

H

dH = -2H dy.

Но -H = y - Hпр , поэтому dH = 2( y - Hпр )dy . Подставив dH = 2( y - Hпр )dy и Hпр − H = y в (10.15), получим:













2( y -



)dy





























dy









Hпр



























W















2W









H

пр

dt =



×





















=









dy -







.















































mw 2g













y





































y



































mw 2g













Отсюда находим выражение для времени t, за которое напор над

центром отверстия изменится от H1 до H2 :





































y2 =



−



















































Hпр

H2

































t =

2



W

(1 -







Hпр





































∫











m











)dy



(10.17)





















































w 2g



y =



−













y















H

пр



H









































1









1

































В (10.16) под знаком интеграла кроме переменной у имеются еще пе- ременные Ω и μ . В общем случае Ω может зависеть от H, а коэффициент расхода μ также может изменяться с изменением напора, так как при этом изменяются числа Рейнольдса, Вебера, Фруда, которые могут влиять на μ . Рассмотрим только те случаи, когда допустимо принимать изменения ко- эффициента расхода в процессе истечения настолько незначительным, что можно принять μ постоянным.

Далее могут представиться два случая.

1. Площадь поперечного сечения резервуара с глубиной не изменяет-

ся ( Ω = const), тогда в (10.15) можно вынести Ω за знак интеграла:





















y2 =











-



























































Hпр



H2 ;

















































y2 =







−







































































Hпр



H2

















































2W



















H

пр

















t =





















∫















1

-

















































































dy

























































































mw 2g y =









−





















y





























H

пр

H





















































1













1







































или



































































































































































-

















2W



























































H

пр



H





t =





H

1



-

H

2

+







H







ln















1





.

(10.18)



















пр































































mw



2g







































H



-



H

































































пр























































































2







































241
