Материал: УПАКОВКА ГЛС метода

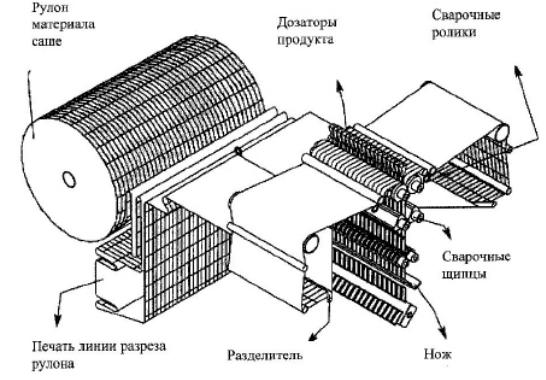

Рис. 3.3.3.1. Схема упаковки сыпучих продуктов в саше (на примере машины фирмы Boatopack (Италия))
51
Материал упаковки саше поступает в виде рулона. Рулон разматывается и размечается, затем натягивается и разрезается на две части. В каждой части обозначаются ячейки, в которые с помощью
дозаторов подается продукт. Ячейки свариваются и разрезаются.
3.3.4. Упаковка в пачки
Пачкой называется коробка, изготавливаемая из одной картонной заготовки, закрываемая клапанами (рис. 3.3.4.1). Коробка же это разовая потребительская тара, имеющая корпус разнообразной формы, с плоским дном, закрываемая клапанами или крышкой съемной, или на шарнире, или в форме обечайки.
размер |
min |
max |
A |
15 мм |
90 |
B |
12 мм |
90 |
H |
55 мм |
220 |
Рис. 3.3.4.1. Внешний вид коробки (пачки) и блока блистеров с инструкцией в пачке
Внешний вид картонирующей машины приведен на рис. 3.3.4.2. Схематично работа картонирующей машины представлена на рис. 3.3.4.3. В машину подаются пачки, инструкции и таблетки в КЯУ. Пачки подаются в сложенном виде, затем они открываются (например, с помощью вакуума). Инструкции подаются в виде отдельных не сложенных листов, складываются и оборачивают сформированный блок блистеров блистеров. Блистеры с инструкцией толкателем подаются в открытую пачку, клапаны которой за-
тем закрываются.
52

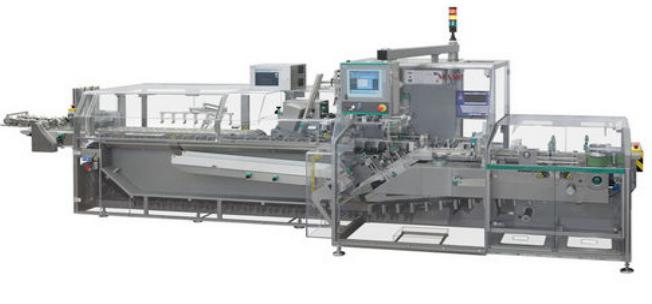

Рис. 3.3.4.2. Внешний вид картонирующей машины (на примере машины фирмы Marchesini Group (Италия))
53

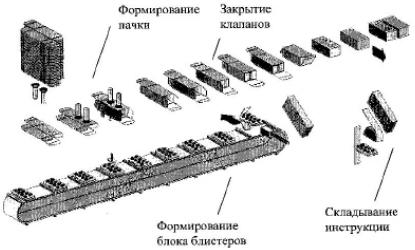

Рис. 3.3.4.3. Схема работы картонирующей машины (на примере машины фирмы Marchesini Group, (Италия))
3.3.5. Упаковка в короба
Упаковка пачек в транспортную тару может происходить
вящики (короба). Ящиком (коробом) называется транспортная тара с корпусом, имеющим в сечении, параллельном дну, преимущественно форму прямоугольника, с дном, двумя торцовыми и боковыми стенками, с крышкой или без нее.
Упаковка пачек в короба может происходить как вручную, так и на специальных машинах. Схематично процесс упаковки пачек
вкоробапредставленнарис.3.3.5.1.Коробаподаютсявсложенном виде, затем они открываются. Отдельно формируется блок пачек, который загружается в короб. На короб наклеивается групповая этикетка с соответствующей надписью.
54

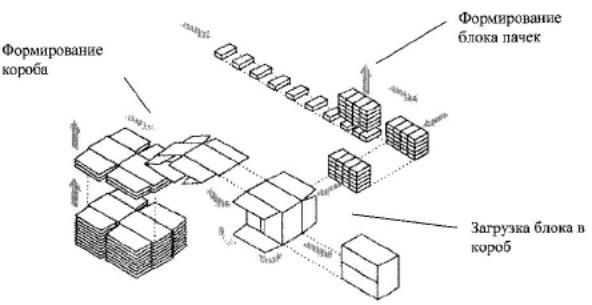

Рис. 3.3.5.1. Схема работы машины по упаковке пачек в короба
(на примере машины фирмы Romaco Pharmatechnik GMBH (Италия))
55
