Коэффициент защиты К_з для помещений укрытий, располо­женных на первом этаже внутри многоэтажного здания, когда ни одна стена этих помещений непосредственно не соприкасается с радио­активно зараженной территорией, следует определять по формуле

, (33)

где К_ст, К₀, К_м определяют для внутренней стены помещения.

Коэффициент защиты К_з для укрытий, расположенных в не полностью заглубленных подвальных и цокольных этажах, опре­делять по формуле

, (34)

где К₁, К_ст,К_ш, К₀, К_м определяют для возвышающихся частей стен укрытия;

К_п − кратность ослабления перекры­тием подвала вторичного излучения, определяемая в зависимости от веса 1 м² перекрытия по табл. 28;

К₀ − коэффициент, принимаемый при расположении низа оконного и дверного проемов в стенах на высоте от пола первого этажа 0,5 м и ниже равным 0,15а и 1 м и более - 0,09а, где а имеет значение, что и в формуле (31).

Для подвальных помещений, пол которых распо­ложен ниже уровня планировоч­ной отметки земли меньше чем на 1,7 м, коэффи­циент защиты следует определять по формуле (32) как для помещений первого этажа. В вес перекрытия над подвальными этажами производственных зда­ний при определении К_п в формулу (34) необходимо включать вес стационарного оборудования, но не более 200 кгс/м² с площади, занимаемой оборудо­ванием. В вес 1 м² перекрытия над под­вальными этажами жилых зданий следует включать вес 75 кгс/м² от внутренних перегородок и ненесущих стен.

Для заглубленных в грунт или обсыпных сооружений с горизонтальными, наклонными тупиковыми или вертика­льными вхо­дами коэффициент защиты определяется по фор­муле

, (35)

где V₁, К_пер − обозначения те же, что и в формуле (26);

 − часть суммарной дозы радиации, прони­кающей в помещение через входы, определяется по формуле

 = К_вх ∙П₉₀, (36)

П₉₀ − коэффициент, учитывающий тип и характеристику входа, принимаемый по табл. 31;

К_вх − коэффициент, характеризующий кон­структивные особенности входа и его защитные свойства, принимаемый по табл. 32.

Таблица 31

Значение коэффициента П₉₀

Таблица 32

Значение коэффициента К_вх

Коэффициент защиты для полностью заглубленных подвалов и помещений, расположен­ных во внутренней части не полностью заглублен­ных подвалов, а также для не полностью заглуб­ленных подвалов и цокольных этажей при суммар­ном весе выступающих частей наружных стен с обсыпкой 1000 кгс/м² и более определяется по формуле

, (37)

где К_п, V_i,  − обозначения те же, что и в формулах (34) и (35).

При наличии нескольких входов значение  определяется как сумма значений по всем входам. Если во входе предусматривается устройство стенки-экрана или двери весом более 200 кгс/м², то значе­ние  определяется по формуле

, (38)

где К_вх, П₉₀ − обозначения те же, что и в фор­муле (35);

п − количество входов;

К_ст.э − кратность ослабления излучения стенкой-экраном (дверью), определяемая по табл. 28, как для стены К_ст.

Вопросы для контроля

1. Какие основные подходы применяют к расчету противорадиационной защиты?

2. Какие коэффициенты применяют при расчете противорадиационной защиты?

3. Какие расчетные случаи применяют для определения коэффициента защиты?

4. Как влияет наличие входов на расчет противорадиационной защиты?

5. Как учитывается вес конструкций и оборудования при расчетах коэффициента защиты?

9. Санитарно-технические системы зс го

В помещениях, приспосабливаемых под защитные сооружения, следует предусматривать системы вентиляции, отопления, водоснаб­жения и канализации, обеспечивающие необходимые условия пребы­вания в них укрываемых в режиме II в течение 48 часов.

Элементы санитарно-технических систем следует проектировать с учетом максимального их исполь­зования при эксплуатации помещений в мирное время, при этом использование фильтров ПФП-1000, фильтров-поглотителей, фильтров ФГ-70 и средств регенерации в мирное время предусматривать не следует.

Системы санитарно-технических устройств ЗС ГО следует проектировать из типовых элементов, выпускаемых отечественной промышленностью, преимущественно в виде блоков и укрупненных узлов. Размещение и крепление оборудо­вания должны предусматри­ваться с учетом обеспечения надежного функциони­рования систем при возможных перемещениях огра­ждающих конструкций в результате воздействия расчетной на­грузки.

Вентиляция и отопление убежищ

Система вентиляции убежищ предназначается для обеспечения нормативных параметров воздушной среды путем ассимиляции тепло-, влагоизбытков и выделяющихся вредных газообразных веществ подаваемым в сооружение очищенным наружным воздухом, а также для обеспечения эксплуатационного подпора (избыточного давления воздуха) в убежище при зараженном наружном воздухе.

Систему вентиляции убежищ, как правило, следует проек­тировать на два режима: чистой венти­ляции (режим I ) и фильтровен­тиляции (режим II).

При режиме чистой вентиляции подача в убежище очищенного от пыли наружного воздуха должна обеспечивать требуемый обмен воздуха и удаление из помещений тепловыделений и влаги.

При режиме фильтровентиляции подаваемый в убежище наружный воздух должен очищаться от газообраз­ных средств массового поражения, аэрозолей и пыли.

В местах, где возможна загазованность приземного наружного воздуха вредными веществами, в том числе продуктами горения, в убежищах следует предусматривать оснащение систем вентиляции средствами, обеспечивающими III режим – режим полной изоляции, в том числе с регенерацией внутреннего воздуха.

При разработке типовых проектов количество наружного воздуха, подаваемого в убежища в режиме I на одного укрываемого, одного работающего в фильтровентиляционной камере с электроручными вентиляторами и одного работающего в пункте управления, следует выбирать по табл. 33.

Таблица 33

Характеристика климатических зон

При разработке индивидуальных и привязке типовых проектов количество наружного воздуха в режиме I, м³/ч, следует определять для всех климатических зон по формуле

, (39)

где Q_m − количество выделяющегося в убежище тепла (от людей, электрического осве­щения, электросилового оборудования), ккал/ч;

I_н − теплосодержание наружного воздуха, со­ответствующее среднемесячной темпера­туре и влажности самого жаркого месяца, кДж/кг;

I_в − теплосодержание внутреннего воздуха, соответствующее допустимым сочета­ниям температуры и влажности воздуха, кДж/кг (определяется по графикам в зависимости от расчет­ных теплосодержания I_н, влагосодержания d_н наружного воздуха - по I - d диа­грамме (рис. 14, 15) - и климатической зоны).

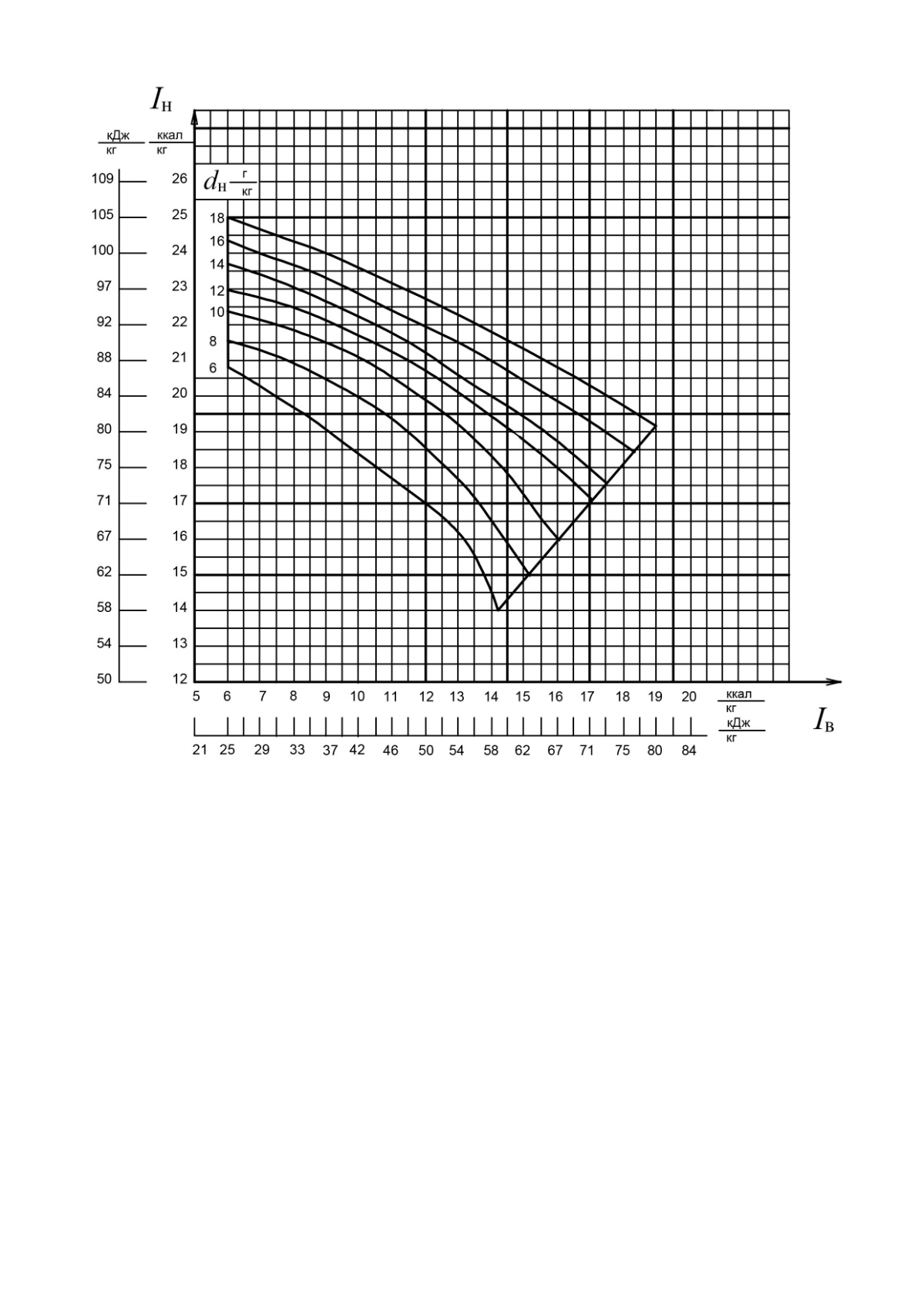

Рис. 14. Номограмма для определения теплосодержания внутреннего воздуха ЗС при удалении теплоизбытков системой вентиляции в I режиме и допустимых сочетаний температуры и влажности этого воздуха в первой и второй климатических зонах

Количество воздуха, подаваемого в убежища для нетранспор­табельных больных при лечебных учреждениях, а также работающих в медицинских пунктах, принимается согласно табл. 33 с коэффициентом 1,5.

Количество наружного воздуха, подаваемого в убежища в режиме II при разработке типовых проектов, следует принимать:

от 2 до 10 м³/ч – на одного укрываемого в зависимости от климатической зоны;

5 м³/ч – на одного работающего в помещениях пункта управления;

10 м³/ч – на одного работающего в фильтровентиляционном помещении с электроручными вентиляторами, одного укрываемого в убежищах для нетранспортабельных больных при учреждениях здравоохранения и одного работающего в медицинском пункте.

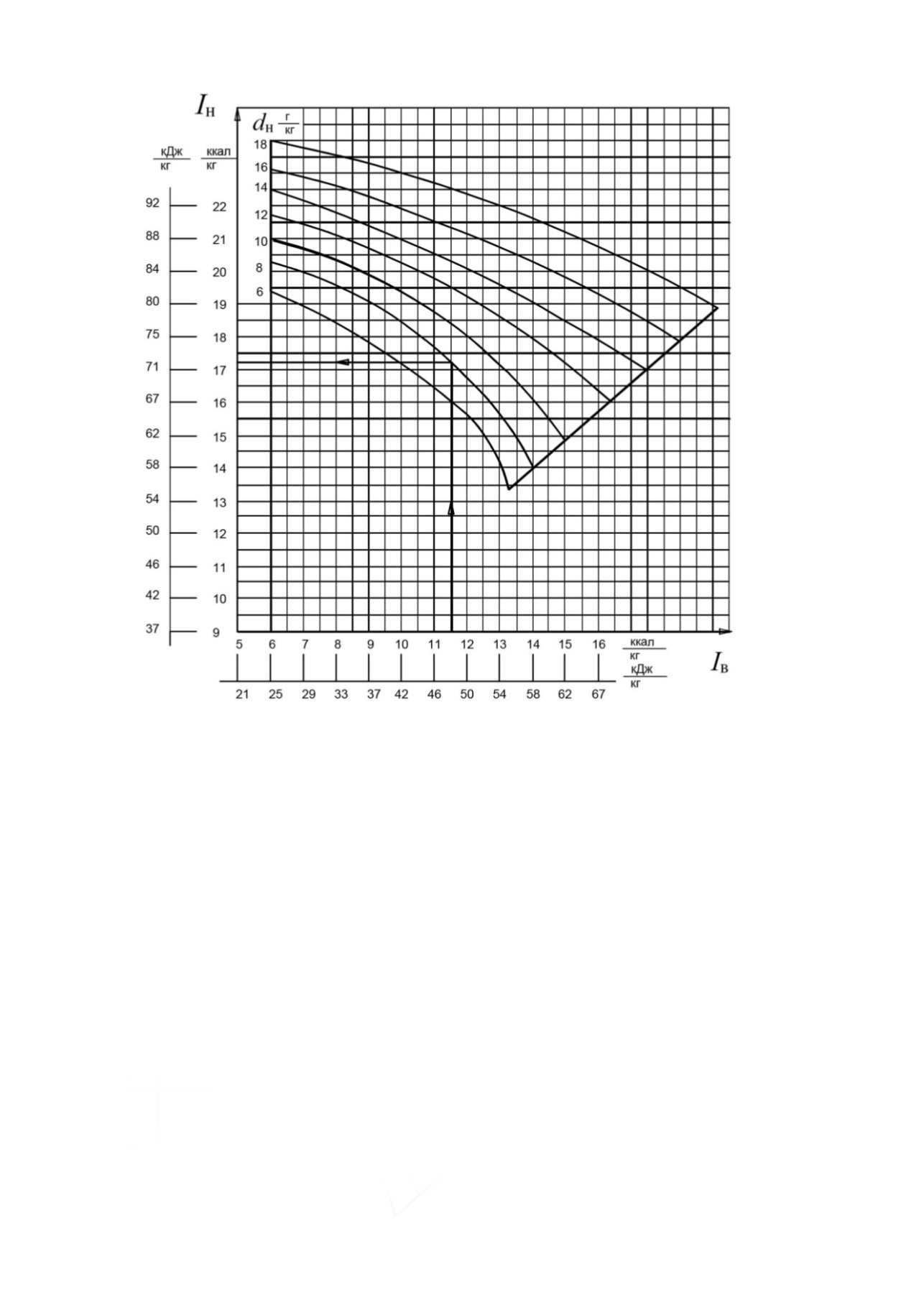

Рис. 15. Номограмма для определения теплосодержания внутреннего воздуха ЗС при удалении теплоизбытков системой вентиляции в режиме I и допустимых сочетаний температуры и влажности этого воздуха в третьей и четвертой климатических зонах

При разработке индивидуальных и привязке типовых проектов количество наружного воздуха в режиме II, м³/ч, следует определять для всех климатических зон по формуле

, (40)

где q_огр – количество теплоты, Вт/ м², поглощаемой 1 м² ограждающих конструкций, принимаемое по табл. 34;

– площадь внутренней поверхности ограждающих конструкций, контактирующих с грунтом, м²;

I_в – энтальпия (теплосодержание) внутреннего воздуха принимается:
