Материал: Защитные сооружения в системе защиты населения от чрезвычайных ситуаций. Николенко С.Д., Сазонова С.А

для 1-й и 2-й климатических зон – 94,2 кДж/кг;

для 3-й и 4-й климатических зон – 98,4 кДж/кг;

Q_m, I_н – см. формулу (39).

В случае, когда в режиме II подача максимально допустимого количества наружного воздуха на одного укрываемого (10 м³/ч чел.) не обеспечена отведением теплоизбытков, следует предусматривать применение устройств для охлаждения воздуха. Способ и устройства для охлаждения воздуха выбирают на основании технико-экономического расчета.

Отведение теплоизбытков в режиме III следует предусматривать, как правило, с помощью устройств для охлаждения воздуха (или за счет теплопоглощения ограждающими конструкциями).

В случае применения в режиме II или III устройств для охлаждения воздуха допускается предусматривать их применение и в режиме I при условии возможности сохранения запаса воды (источника водоснабжения), предназначенного для охлаждения воздуха и дизель-электрического агрегата в режимах II и Ш.

При отведении теплоизбытков из убежищ при режиме II с помощью наружного воздуха в качестве расчетных следует использовать параметры наружного воздуха, соответствующие среднемесячным температуре и влажности самого жаркого месяца года.

При отведении теплоизбытков с помощью средств охлаждения воздуха (воздухоохладители, кондиционеры и т.п.) в качестве расчетных следует использовать параметры А наружного воздуха по СП 60.13330.

Таблица 34

Среднечасовое количество тепла,

поглощаемое ограждающими конструкциями

При тепловлажностном расчете следует учитывать тепловыделения от укрываемых, приборов электрического освещения, электросилового оборудования и оборудования связи. Количество выделяемых укрываемыми теплоты и влаги следует выбирать по табл. 35.

Таблица 35

Значение тепловыделения и влагоотделения от одного человека

Тепловыделения от приборов электрического освещения Q_осв, кВт, следует определять по формуле

, (41)

где P_осв – суммарная мощность источников освещения, кВт.

Тепловыделения от электросилового оборудования Q_э, кВт, следует определять по формуле

, (42)

где P_у – установленная мощность электродвигателя, кВт;

η – коэффициент полезного действия электродвигателя при номинальной нагрузке.

В качестве источника холода для устройств охлаждения воздуха должна предусматриваться во­да, хранимая в заглубленных резервуарах или по­лучаемая из водозаборных скважин. Устройство защищенного источника водоснаб­жения - водозаборных скважин допускается в ис­ключительных случаях и при соответс­твующем тех­нико-экономическом обосновании. Воздухозаборы режимов I и III, а также вентиляции ДЭС воздухозаборы должны быть раздельными.

Воздухозабор режима I целесообразно совмещать с аварийным выходом из убежища. При этом высоту и расположение воздухозабора следует принимать в соответствии с требованиями СП 60.13330. Воздухозаборы режимов I и III допускается объединять.

Воздухозаборы режимов I и II внутри убежища должны быть соединены между собой воздуховодом (перемычкой) сечением, рассчитанным из условий подачи воздуха по режиму II, с установкой в нем герметического клапана. Перемычку присоединяют к воздухозабору режима I перед герметическим клапаном и к воздухозабору режима II после герметического клапана. Для воздухозаборов отдельно стоящих убежищ перемычку предусматривать не следует.

Воздухозаборы режимов I и II следует располагать на расстоянии не менее 10 м от выбросов вытяжных систем вентиляции убежища и ДЭС и не менее 15 м от газовыхлопа дизеля с учетом господствующего направления ветра. Допускается, при обосновании, в общих шахтах с разделительными

перегородками, не допускающими перетекания воздуха из канала в канал, объединение:

воздухозаборов режимов I, II и III, вентиляции ДЭС и воздухозаборов на горение топлива, при этом устройство соединительного воздуховода (перемычки) между воздухозаборами режимов I и II предусматривать не следует;

вытяжных каналов из отдельных помещений убежищ и выхлопной трубы от дизеля.

На вводе воздухозаборных и вытяжных трактов в убежище следует предусматривать установку противовзрывных устройств (ПВУ) с расширительными камерами после них, объем которых для каждого типа ПВУ должен составлять МЗС - 0,5 м³; УЗС - 1 м³, УЗС-8 - 2 м³; УЗС-25 - 6 м³.

УЗС–8 состоит из унифицированной защитной секции УЗС–1 и опорной рамы. Секция соединена с опорной рамой при помощи специальных болтов. Она может поворачиваться изнутри убежища и открывать проем в раме, через который возможна эвакуация людей по аварийному выходу.

Противовзрывные устройства (рис. 16, 17, 18) следует размещать в пределах защитных сооружений с обеспечением доступа к ним для осмотра и ремонта.

Рис. 16. Вид малогабаритной защитной секции (МЗС)

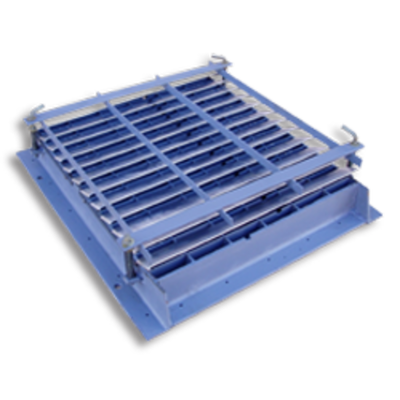

Рис. 17. Вид унифицированной защитной секции (УЗС-1)

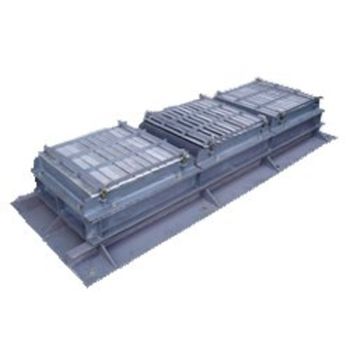

Рис. 18. Вид унифицированной защитной секции (УЗС-25)

УЗС–25 состоит из опорной рамы, дверной рамы и укрепленных на ней трех унифицированных защитных секций УЗС–1.

В системах вентиляции (на воздухозаборах, вытяжных устройствах, до и после гравийных охладителей, групп фильтров) следует предусматривать герметические клапаны с ручным приводом диаметром до 600 мм включительно и с электроприводом при наличии ДЭС и диаметре свыше 600 мм (рис.19). На воздуховодах, предназначенных для транспортирования воздуха в режиме III (до и после фильтров для очистки от окиси углерода, после регенеративных патронов и перед воздухоохладителями), следует устанавливать герметические клапаны в термостойком исполнении.

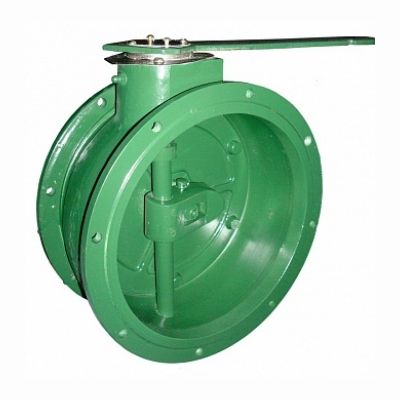

Рис.19. Вид герметических клапанов с ручным приводом

Герметические клапаны следует устанавливать так, чтобы прижим тарелей осуществлялся со стороны защищаемых помещений. Для переключения работы фильтровентиляционного агрегата ФВА-49 с одного режима на другой и для полного отключения от воздуховодов применяют клапан герметический сдвоенный (рис.20).

Рис. 20. Вид клапана герметического сдвоенного ГК-2-100

В воздуховодах, проходящих через линию герметизации, для осмотра и очистки герметических клапанов изнутри после них (со стороны защищаемых помещений) следует предусматривать люк - вставку, если отсутствует доступ к тарели герметических клапанов из камер обслуживания фильтров.

В системах вентиляции перед фильтрами и после них следует предусматривать штуцеры с лабораторными кранами для отбора проб воздуха и измерения перепада давления.

Для систем вентиляции убежищ без ДЭС следует предусматривать вентиляторы с электроручным приводом, в убежищах с защищенным источником электроснабжения – с электрическим.

Вентиляторы с электроручным приводом (рис. 21) следует применять для вентиляции убежищ вместимостью не более 600 чел., расположенных в 1-й и 2-й климатических зонах, а также убежищ (без воздухоохлаждающих установок) при вместимости не более 450 и 300 чел., расположенных соответственно в 3-й и 4-й климатических зонах.

В режиме I целесообразно предусматривать применение электроручных вентиляторов, входящих в систему фильтровентиляции (режим II). На каждом электроручном вентиляторе следует предусматривать установку клапана-отсекателя расходомера.

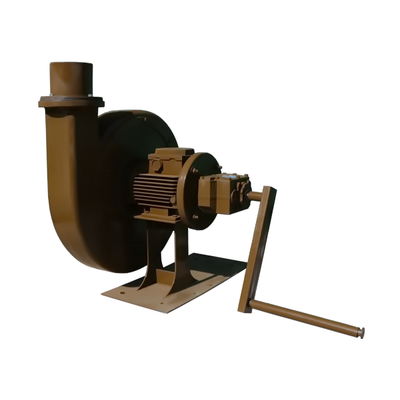

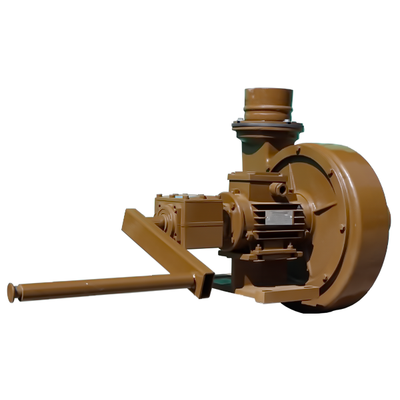

Рис. 21. Вид электроручных вентиляторов (ЭРВ 600/300; ЭРВ-49)

Очистку наружного воздуха от пыли и аэрозольных частиц продуктов горения во всех режимах, как правило, следует предусматривать в сдвоенных фильтрах ФЯР (рис. 22) с коэффициентом очистки не менее 0,95.

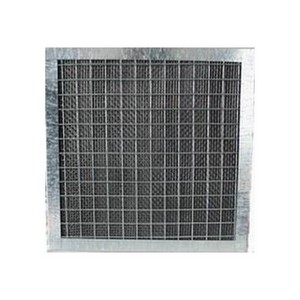

Рис. 22. Вид фильтра ячейкового ФЯР

Сдвоенные фильтры выполняют на основе двух расположенных последовательно по ходу воздуха ячеек фильтра ФЯР со следующим набором фильтрующих металлических сеток в каждой ячейке: № 2,5 – 3 шт.; № 1,2 – 4 шт.; № 0,63 – 5 шт. Первые по ходу воздуха ячейки сдвоенных фильтров ФЯР оборудуется механизмом с дистанционным ручным управлением, позволяющим переводить их в нерабочее положение при достижении фильтром аэродинамического сопротивления свыше 160 Па.

В случае применения в режимах I и II предфильтров перед ними следует предусматривать установку фильтров ФЯР или других фильтров (ФЯВ–виниловые сетки), с коэффициентом очистки не менее 0,8.

Очистка воздуха от пыли производится в предфильтрах и противопыльных фильтрах (рис. 23, 24).

Если в период мирного времени очистка наружного воздуха от пыли не требуется, следует предусматривать возможность демонтажа ячеек фильтров ФЯР или кассет предфильтров. Хранение демонтированных ячеек фильтров ФЯР или кассет предфильтров следует предусматривать в пределах убежища – на стеллажах или в специальной таре.

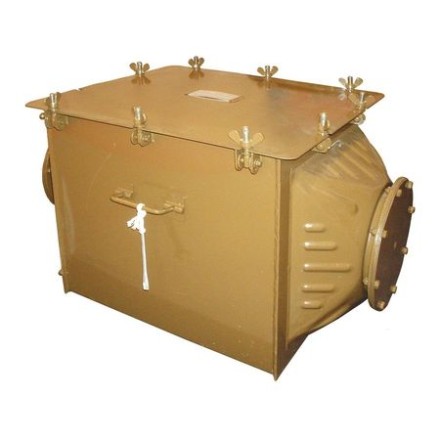

Рис. 23. Вид противопыльного фильтра ППФ-49

Фильтр предназначен для тонкой очистки наружного воздуха от пыли во всех режимах вентиляции, входит в состав комплектов ФВА-49.

Рис. 24. Вид предфильтра ПФП-1000

Предфильтр ПФП-1000 предназначен для тонкой очистки наружного воздуха от пыли и грубодисперсных аэрозолей в долговременных фортификационных сооружениях во всех режимах вентиляции, входит в состав комплектов ФВК-1 и ФВК-2.

Регенерацию фильтров ФЯР следует проводить при достижении аэродинамического сопротивления сети в 160 Па, заменяя загрязненные фильтры на период их обработки резервными. Рекомендуется иметь в резерве не менее 30 % фильтров от их общего количества.

Очищать наружный воздух от газообразных и аэрозольных средств массового поражения следует в фильтрах-поглотителях (рис. 25, 26):

при применении промышленных вентиляторов с электроприводом;

при применении электроручных вентиляторов.

Очистку от окиси углерода наружного воздуха, подаваемого в убежище по режиму III для создания подпора, следует предусматривать в фильтрах для очистки от окиси углерода.

При этом регенерацию внутреннего воздуха убежищ следует предусматривать в регенеративных патронах (рис. 27).

Рис. 25. Вид фильтра-поглотителя унифицированного ФПУ-200

Рис. 26. Вид фильтра-поглотителя ФП-300

Рис. 27. Вид регенеративных патронов РП-2, РП-10, РП-100

Регенеративный патрон РП-2 предназначен для работы в установке РУ-150/6. Регенеративный патрон П-10 входит в состав регенеративной установки «Устройство — 300». РП-100 предназначен для разовой эксплуатации. Включают его при достижении в убежище концентрации двуокиси углерода 2% объёмных. Если концентрация достигла 2,5-3%, значит, патрон отработал ресурс, его надо менять.

После фильтров для очистки от окиси углерода и регенеративных патронов следует учитывать нагрев воздуха в фильтрах или охлаждение в зависимости от применяемого типа фильтров и их характеристик в соответствии с паспортными данными.

Для дополнительной очистки охлажденного после фильтров для очистки от окиси углерода воздуха следует предусматривать установку фильтров-поглотителей (допускается использовать фильтры-поглотители режима II).

Регенеративные патроны и фильтры для очистки от окиси углерода следует устанавливать в отдельных помещениях, ограждающие конструкции которых, граничащие с внутренними помещениями убежищ, должны быть теплоизолированы. Вентиляцию этих помещений предусматривать не следует: при расчете теплоизоляции внутреннюю температуру ограждающих конструкций следует принимать равной 60 °С.

В системе режима I допускается предусматривать установку калориферов (рис. 28) для подогрева наружного воздуха в холодный период года по условиям работы сооружения в мирное время.

В убежищах для нетранспортабельных больных при учреждениях здравоохранения при необходимости допускается предусматривать подогрев воздуха и в период нахождения в них укрываемых.

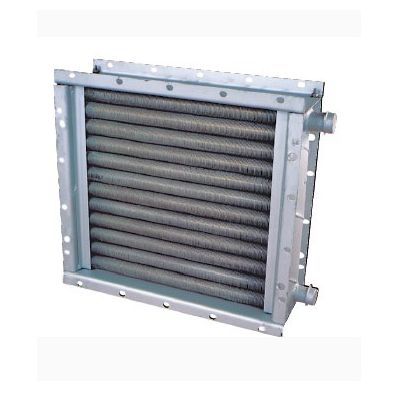

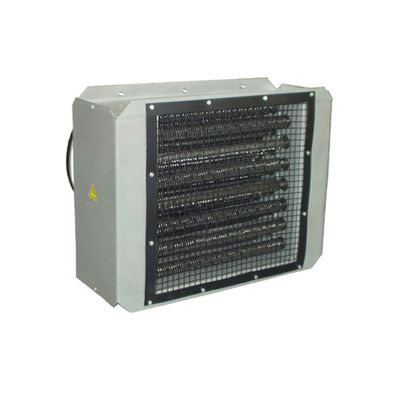

Рис. 28. Вид калорифера КСК, электрокалорифера СФО
