При применении электроручных вентиляторов калориферы должны быть оборудованы обводной линией с запорно-регулирующим устройством.

Приточная система вентиляции убежища должна обеспечивать подачу воздуха в помещения для укрываемых – пропорционально их количеству и во вспомогательные помещения – из расчета отведения тепло- и влагоизбытков и разбавления выделяющихся вредностей. Подачу воздуха в помещения для укрываемых следует предусматривать с учетом размещения нар и их ярусности и обеспечения требуемой подвижности воздуха, принимаемой при температуре более 26 °С не менее 0,5 м/с.

При режимах II и III в убежищах следует предусматривать рециркуляцию внутреннего воздуха. При этом в убежище с электроручными вентиляторами должно быть обеспечено сохранение в системе не менее 70 %, а в убежищах с электровентиляторами 100 % объема воздуха, подаваемого при режиме I. Подача воздуха в помещения для укрываемых методом перетекания не допускается.

В убежищах для нетранспортабельных больных при учреждениях здравоохранения рециркуляция воздуха допускается (за исключением помещений операционных, родовых и изоляторов) при условии бактериальной очистки рециркуляционного воздуха.

При одном общем помещении для укрываемых воздух для рециркуляции допускается забирать из помещения сосредоточенно. При размещении укрываемых в двух и более помещениях вытяжную вентиляцию и забор воздуха для рециркуляции следует предусматривать из каждого помещения, для чего допускается применять неработающие в режиме II воздуховоды вытяжной системы.

В помещениях электрощитовой, баллонной и медицинском пункте (далее – медпункт) следует предусматривать приточно-вытяжную вентиляцию из расчета двукратного обмена в 1 ч.

Приток воздуха в помещения баллонной, электрощитовую, медпункт и пункт управления следует предусматривать от приточной системы вентиляции убежища, вытяжку из помещений баллонной, электрощитовой и пункта управления – перетеканием в помещение для укрываемых; вытяжку из помещения медпункта – вентиляционной системой, обслуживающей санитарные узлы.

Помещения для хранения продовольствия вентилируют естественным способом путем устройства двух отверстий размерами 150×200 мм под потолком по диагонали помещений с установкой в них сеток из стальной проволоки диаметром 1,5–2,5 мм с размерами ячеек не более 12×12 мм.

Удаление воздуха из убежища следует предусматривать из санитарных узлов и непосредственно из помещений для укрываемых путем устройства вытяжных механических систем вентиляции или за счет подпора. Если удаление теплоизбытков из встроенной ДЭС предусматривают путем перетекания воздуха из основных помещений в помещения ДЭС за счет подпора, то этот расход воздуха следует учитывать при составлении воздушного баланса всего сооружения.

При вентиляции санитарных узлов объем удаляемого воздуха следует принимать 50 м³/ч от каждого унитаза и 25 м³/ч от каждого писсуара или 0,6 м³/ч от лоткового писсуара.

Вытяжные воздуховоды из отдельных помещений убежища, если это не противоречит требованиям СП 60.13330 по проектированию отопления и вентиляции, рекомендуется объединять.

В убежище при режиме II следует предусматривать продувку тамбура одного из входов. При этом количество продувочного воздуха в 1 час должно составлять не менее 25-кратного объема тамбура при продолжительности продувки до 6 минут.

Продувку тамбура должны проводить перетеканием за счет подпора в убежище через клапаны избыточного давления (КИД) (рис. 29), предусматриваемые на внутренней и наружной стенах тамбура, с установкой на наружном КИДе противовзрывного устройства МЗС.

Допускается предусматривать продувку непосредственно от системы режима II с установкой гермоклапанов (рис. 19) на притоке и вытяжке. При этом производительность вентиляционной системы режима II, при обоих вариантах продувки тамбура, увеличивать не следует.

Для сохранения величины эксплуатационного подпора на период продувки тамбура следует предусматривать отключение вытяжных систем вентиляции.

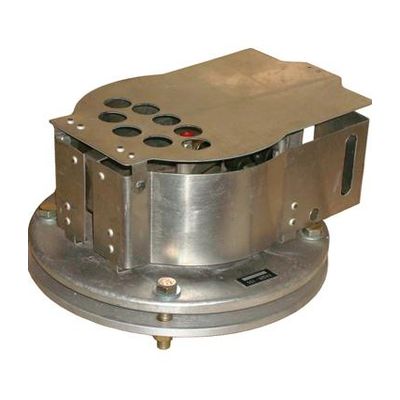

Рис. 29. Вид клапана избыточного давления

Для обеспечения требуемого эксплуатационного подпора не менее 50 Па (5 кгс/ м²) при режиме II количество наружного воздуха L_II, м³/ч, подаваемого в убежище, определенное по формуле (40), должно быть не менее суммы значений, компенсирующих утечку через ограждения, вытяжку из санузлов и медпункта, а также перетекание воздуха из убежища в помещение ДЭС (при варианте вентиляции ДЭС воздухом убежища). Должно соблюдаться условие

L_II  q_II ∙A_г + L_су + L_д, (43)

где q_II − удельная утечка воздуха, м³/ч, через 1 м² ограждений по контуру герметиза­ции убежища;

А_г − площадь ограждающих конструкций убе­жища по контуру герметизации, м²;

L_cy − количество воздуха, удаляемого из сан­узлов, м³/ч;

L_д − количество воздуха, поступающего в по­мещение ДЭС из помещений для укрыва­емых при II режиме, м³/ч.

Для обеспечения нормируемого эксплуатацион­ного подпора при III режиме количество приточного воздуха L_III, м³/ч, следует определять по формуле

L_III = q_III ·A_г, (44)

где q_III − удельная утечка воздуха, м³/ч, через 1 м ограждений по контуру герметиза­ции убежища;

A_г − обозначение то же, что и в формуле (43).

Расчеты по оп­ределению запасов сжатого воздуха в случае применения его в убежищах для поддержания подпора и обеспечения дыхания следует проводить по методике СП 88.13330.2014. Заполнять баллоны сжатым воздухом и периодически восполнять его утечки следует от передвижной компрессорной станции или от стационарной, расположенной за пределами убежища.

Контроль за подпором воздуха в убежище (в по­мещениях для укрываемых, ДЭС и станции перекач­ки) следует осуществлять с помощью тягонапоромера (рис. 30), соединенного с атмосферой водогазопроводной оцинкованной трубой диаметром 15 мм с запор­ным устройством. Вывод трубы от подпоромера в атмосферу следует производить в зону, в которой отсутствует влияние потоков воздуха при работе систем вентиляции убежища.

Рис. 30. Вид тягонапоромера ТНЖ-Н

Удаление воздуха следует предусматривать за счет подпора воздуха в помещении убежища или с помощью вытяжных вентиляторов, установка которых допускается совместно с приточными венти­ляторами.

Аэродинамическое сопротивление вытяжных сис­тем при удалении воздуха за счет подпора не должно превышать 5 кгс/м², при этом допускается предус­матривать увеличение количества противовзрывных устройств, а размещение шахт следует предусматри­вать на территории вне завалов.

Воздуховоды приточных и вытяжных систем, прокладываемых снаружи, выполняют из строительных конструкций, рассчитанных на воздействие ударной волны, или монтируют из стальных электросварных труб и должны прокладывать с уклоном i ≥ 0,003 в сторону ЗС.

Из стальных труб следует изготовлять воздуховоды, прокладываемые внутри помещений до герметических клапанов, соединительные воздуховоды между воздухозаборами чистой вентиляции и фильтровентиляции, а также патрубки для установки герметических клапанов в стенах.

В защитных сооружениях используются различные системы, обеспечивающие вентиляцию в различных режимах функционирования. Вид таких систем представлен на рис. 31, 32, 33, 34.

Регенератор воздуха РВ-150 используется с целью поддержания определенных параметров воздуха (уровень кислорода и диоксида углерода) в полностью изолированных от внешних воздействий герметизированных помещениях и укрытиях (3-й режим вентиляции).

Установка для регенерации воздуха по кислороду и двуокиси углерода в помещениях убежищ вместимостью до 300 человек состоит из РП-10.

Рис. 31. Вид регенератора воздуха РВ-150 :

1 − Патрон регенеративный п-28; 2 − вытяжной воздуховод;

3 − Клапан регулирования расхода воздуха; 4 − дисманометр-тягометр

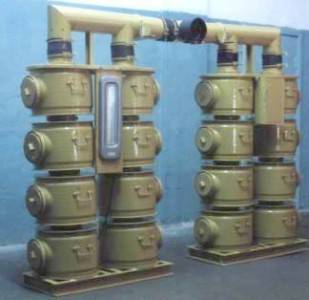

Рис. 32. Вид регенеративной установки «Устройство-300»

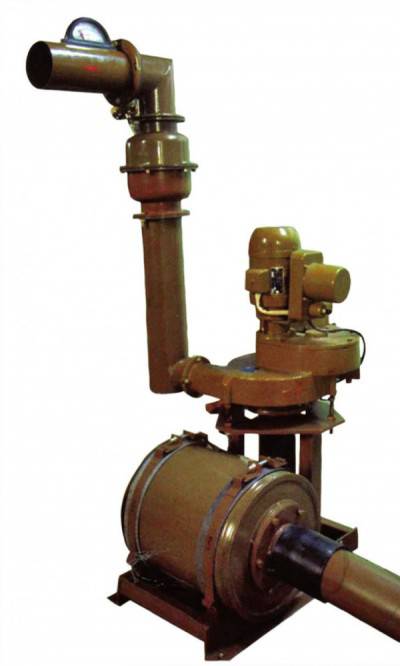

Рис. 33. Вид фильтровентиляционного агрегата ФВА 100/50

ФВА 100/50 предназначен для очистки атмосферного воздуха от отравляющих веществ (ОВ), радиоактивной пыли (РП), бактериологических аэрозолей (БА), аварийно опасных веществ (АХОВ), аварийно опасных веществ ингаляционного действия (АХОВИД) и подачи его в убежище (укрытие) объектов гражданской обороны вместимостью не более 15 человек.

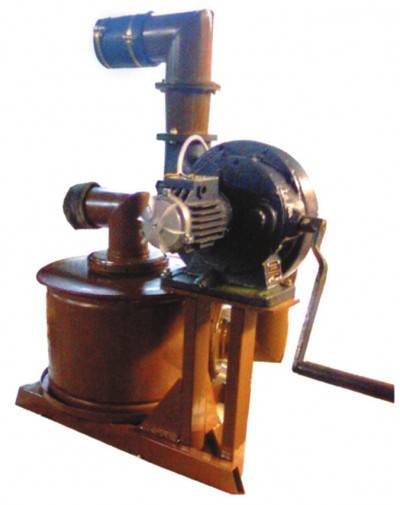

Рис. 34. Вид фильтровентиляционной установки ФВУ-200/100

Фильтровентиляционные комплекты ФВК-1, ФВК-2 предназначены для очистки наружного воздуха от радиоактивной пыли, отравляющих веществ и бактериальных аэрозолей, а также подачи его в убежище. Состав комплексов приведен в табл. 36.

Таблица 36

Состав фильтровентиляционных комплексов

Систему отопления помещений убежищ (в том числе помещения ДЭС) следует проектировать в виде самостоятельного ответвления от теплового пункта здания, в котором расположено убежище, отключаемого при заполнении убежища укрываемыми. Для отдельно стоящих убежищ следует предусматривать самостоятельный ввод от теплосети.

При расчете системы отопления температуру этих помещений в холодное время года следует принимать 10 °С, если по условиям эксплуатации их в мирное время не требуется более высокая температура. В летний период года температуру следует принимать на 2 °С выше температуры точки росы наружного воздуха по его среднемесячным параметрам в наиболее жаркий месяц. Вид теплоносителя и тип нагревательных приборов выбирают из условий эксплуатации помещений в мирное время.

Вентиляция и отопление противорадиационных укрытий

В противорадиационных укрытиях следует предусматривать приточно-вытяжную вентиляцию с естественным или механическим побуждением. Вентиляцию с естественным побуждением допускается предусматривать в ПРУ вместимостью до 50 человек включительно. В остальных случаях следует предусматривать приточную вентиляцию с механическим побуждением, вытяжную – с механическим или естественным побуждением.

При разработке индивидуальных и привязке типовых проектов количество наружного воздуха на одного укрываемого следует определять для всех климатических зон по формуле (39).

Общее количество воздуха, удаляемого из ПРУ системами вентиляции с механическим побуждением, должно составлять 0,9 объема приточного воздуха.

Воздуховоды, прокладываемые за пределами ПРУ, расположенных в зоне слабых разрушений, изготавливают из листовой стали с толщиной стенок, определяемой расчетом. В остальных случаях материал воздуховодов вентиляционных систем противорадиационных укрытий - в соответствии с требованиями нормативных документов по проектированию отопления и вентиляции.

Естественную вентиляцию ПРУ, размещаемых в подвальных и цокольных этажах зданий, осуществляют за счет теплового напора через воздухозаборные и вытяжные шахты. При этом отверстия для подачи приточного воздуха следует располагать у пола помещений, вытяжные – у потолка.

Площадь сечений приточных и вытяжных воздуховодов систем естественной вентиляции следует рассчитывать по нормативным документам по проектированию отопления и вентиляции.

Естественную вентиляцию ПРУ, размещаемых в первых этажах зданий, осуществляют через проемы, устраиваемые в верхней части окон или в стенах, с учетом увеличения воздухоподачи в 1,5 раза против норм, установленных в табл. 35.

Вентиляционные проемы следует предусматривать с противоположных сторон укрытия, обеспечивая проветривание, и оборудовать устройствами для отключения и регулирования воздухоподачи и защитными козырьками.

Общую площадь сечения проемов следует принимать: 2 – 3 % площади пола укрытия для 1-й и 2-й климатических зон и 5 – 7 % для 3-й и 4-й климатических зон. Площадь сечений проемов, располагаемых с противоположной стороны и применяемых для вытяжки, следует принимать равной площади сечений проемов, применяемых для притока.

В случае, если проемы расположены с одной стороны здания, их следует применять для притока, а для вытяжки предусматривать устройство вытяжного воздуховода.

При применении в ПРУ общепромышленных вентиляторов с электроприводом следует предусматривать резервную вентиляцию из расчета 3 м³/ч на одного укрываемого. В этом случае резервная вентиляция должна содержать электроручные вентиляторы.

Вентиляцию с механическим побуждением в противорадиационных укрытиях рекомендуется предусматривать с применением электроручных вентиляторов ЭРВ-72. В этом случае резервную вентиляцию предусматривать не следует.

Очистку от пыли воздуха, подаваемого в помещения противорадиационных укрытий механической системой вентиляции, следует предусматривать в фильтрах ФЯР и других фильтрах с коэффициентом очистки не менее 0,8. Если в период мирного времени очистка наружного воздуха от пыли не требуется, следует предусматривать возможность демонтажа ячеек фильтров. Хранение демонтированных ячеек фильтров следует предусматривать в пределах ПРУ – на стеллажах или в специальной таре.
