Материал: Защитные сооружения в системе защиты населения от чрезвычайных ситуаций. Николенко С.Д., Сазонова С.А

В ПРУ с естественной системой вентиляции очистку воздуха от пыли предусматривать не следует. Систему отопления ПРУ должны, как правило, проектировать общей с отопительной системой здания или, при обосновании, – в виде отдельной ветки и с устройствами для отключения в пределах укрытия.

При расчете системы отопления температуру помещений в холодное время года следует принимать равной 10 °С, если по условиям эксплуатации в мирное время не требуется более высокой температуры. В летний и переходный периоды года температуру следует принимать на 2 °С выше температуры точки росы наружного воздуха по его летним среднемесячным параметрам в наиболее жаркий месяц.

Вид теплоносителя и тип нагревательных приборов выбирают из условий эксплуатации помещений в мирное время. Подогрев воздуха, подаваемого в помещения ПРУ в мирное время, следует предусматривать в соответствии с требованиями нормативных документов по проектированию отопления и вентиляции.

В помещениях, не отапливаемых по условиям мирного времени, следует предусматривать места для установки временных подогревающих устройств в соответствии с требованиями нормативных документов по проектированию отопления и вентиляции.

Водоснабжение и канализация убежищ

Системы водоснабжения и канализации убежищ предназначены для обеспечения нужд укрываемых, подачи технической воды к воздухоохладителям и оборудованию и отвода отработанной и сточной воды за пределы сооружения.

Водоснабжение убежищ и ДЭС следует предусматривать от наружной водопроводной сети или водопроводной сети здания (после водомера), в котором они расположены, с установкой на вводе внутри убежищ запорной арматуры и обратного клапана. В убежищах следует предусматривать запас питьевой воды в емкостях из расчета 2 л в сутки на каждого укрываемого.

В убежищах учреждений здравоохранения для нетранспортабельных больных запас питьевой воды в емкостях принимают из расчета 5 л/сут. на каждого укрываемого больного и 2 л/сут. на каждого медицинского работника.

Запас воды для технических нужд, хранимый в резервуарах, определяют по расчету.

Помещения медпунктов в убежищах следует оборудовать умывальниками, работающими от водопроводной сети. На случай прекращения подачи воды следует предусматривать переносной рукомойник и запас воды к нему из расчета 10 л/сут. Для сбора стоков от рукомойника следует предусматривать переносную емкость.

Емкости запаса питьевой воды следует предусматривать, как правило, проточными с обеспечением в мирное время однократного водообмена за двое суток за счет водоразбора в самом убежище или в соседних с ним помещениях. В убежищах, в которых не предусмотрен расход воды в мирное время, а также в убежищах вместимостью 300 человек и менее, допускается применение для запаса питьевой воды сухих емкостей, заполняемых при приведении убежищ в готовность.

Емкости запаса питьевой воды должны быть оборудованы водоуказателями и люками для очистки и окраски внутренних поверхностей. В помещениях, где установлены емкости, следует предусматривать установку водоразборных кранов из расчета один кран на 300 чел., а в убежищах вместимостью более 1000 чел. разводить трубы к местам водоразбора из расчета один кран на 300 укрываемых.

При транспортировании и хранении воды питьевого качества должны применять материалы для сооружений, устройств и установок, труб, емкостей и их внутренних антикоррозийных покрытий, разрешенные соответствующими органами для применения в практике хозяйственно-питьевого водоснабжения. Подачу воды к смывным бачкам и умывальникам следует предусматривать только в период поступления воды из наружной сети.

Нормы водопотребления и водоотведения для ЗС при действующей наружной водопроводной сети должны приниматься в соответствии с СП 30.13330, при этом часовой расход воды принимается 2 л/ч и суточный 25 л/сут. на одного укрываемого.

В убежищах следует предусматривать устройство уборных с отводом вод в наружную канализационную сеть по самостоятельным выпускам самотеком или путем перекачки с установкой внутри убежища задвижек. Санитарный узел следует оборудовать санитарными приборами. При необходимости применения в мирное время не более двух унитазов следует пользоваться санитарными узлами, расположенными вне убежищ. В качестве санитарных приборов наряду с унитазами допускается использовать напольные чаши.

Для пользования санитарными узлами после отключения системы водоснабжения и выхода из строя наружной сети канализации под помещением санитарных узлов следует предусматривать аварийный резервуар для сбора стоков и отверстия с крышками в его перекрытии, которые используют вместо унитазов. Объем аварийного резервуара следует принимать из расчета 2 л/сут. на 1 укрываемого. Удаление стоков из аварийного резервуара осуществляют самотеком или путем перекачки после выхода укрываемых из убежищ. При невозможности удаления сточных вод из убежища самотеком следует предусматривать станцию перекачки.

Системы водоснабжения и канализации ПРУ предназначены для обеспечения нужд укрываемых и отвода сточных вод за пределы сооружения.

Водоснабжение ПРУ следует предусматривать от наружной или внутренней водопроводной сети, проектируемой по условиям эксплуатации помещений в мирное время.

При отсутствии водопровода в противорадиационных укрытиях необходимо предусматривать места для размещения переносных баков с питьевой водой из расчета 2 л/сут. на одного укрываемого.

При отводе сточных вод из помещений подвалов самотеком следует предусматривать меры, исключающие затопление подвала сточными водами при подпоре в наружной канализационной сети.

В помещениях без канализации необходимо предусматривать резервуар-выгреб для сбора стоков с возможностью его опорожнения ассенизационным транспортом. Емкость резервуара следует принимать из расчета 2 л/сут. на одного укрываемого.

В помещениях, приспосабливаемых под противорадиационные укрытия малой вместимости при отсутствии канализации для приема стоков, следует применять плотно закрываемую выносную тару или биотуалеты.

Электроснабжение и электрооборудование

Электроснабжение и электрооборудование убежищ следует проектировать в соответствии с требованиями правил устройства электроустановок (ПУЭ) и инструкций по проектированию электроснабжения силового и осветительного электрооборудования промышленных предприятий. По надежности электроснабжения электроприемники убежищ следует относить ко второй категории.

Электроснабжение отдельно стоящих убежищ следует предусматривать от сети города (предприятия), встроенных убежищ − от сети зданий, в которых они размещены.

В убежищах при режиме III с применением фильтров для очистки от окиси углерода или воздухоохлаждающих установок, а также в убежищах для нетранспортабельных больных следует предусматривать защищенный источник электроснабжения - дизельную электростанцию(ДЭС) независимо от вместимости убежищ.

Для размещения вводных устройств, распределительных щитов и щитов управления дизель-генераторами в пределах линии герметизации убежища, имеющего ДЭС, следует предусматривать помещение электрощитовой, изолированное от ДЭС и имеющее вход из помещения для укрываемых (рис. 35).

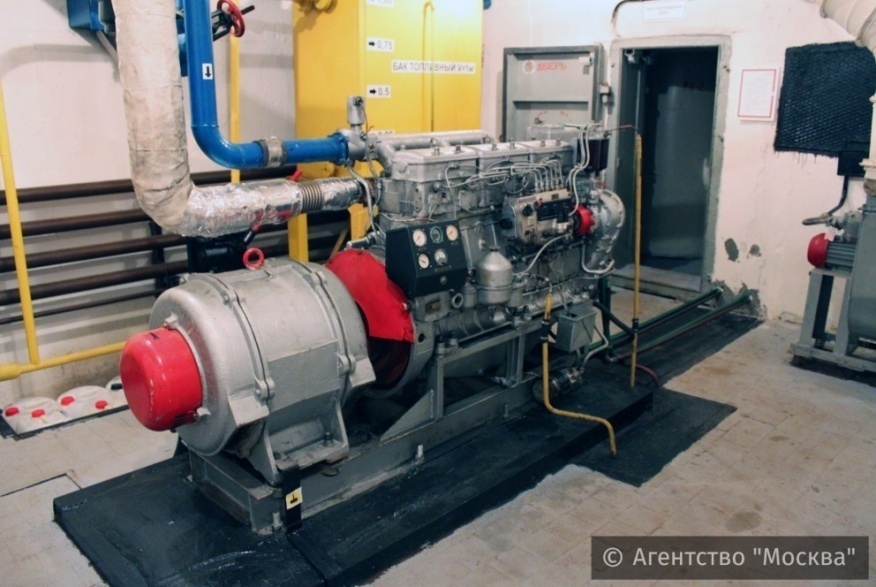

Рис. 35. Вид ДЭС ЗСГО

Электроснабжение ПРУ следует предусматривать от внешней сети города (предприятия), поселка или от сети зданий, в которых они размещены.

Питание силовых электроприемников и рабочего освещения должно осуществляться по самостоятельным линиям.

Вся электропроводка в сооружении должна быть выполнена изолированным проводом или кабелями с медными жилами, не распространяющими горения с низким дымо- и газовыделением.

Для всех помещений защитных сооружений следует предусматривать систему общего освещения. Осветительные приборы для систем освещения убежищ и ПРУ, расположенных в зоне воздействия ударной волны, должны выполняться во взрывозащищенном исполнении.

При переходе на режим убежища (укрытия) следует предусматривать отключение части светильников, запроектированных для мирного времени.

В убежищах с ДЭС следует предусматривать светильники аварийного освещения в помещении машинного зала ДЭС, электрощитовой и аварийном выходе. Питание светильников аварийного освещения должно осуществляться от аккумуляторной батареи, устанавливаемой в шкафу вместе со стартерными аккумуляторными батареями дизель-генератора.

Во всех помещениях убежищ без ДЭС, в помещениях для укрываемых убежищ с ДЭС и ПРУ следует предусматривать местные источники освещения от переносных электрических фонарей, аккумуляторных светильников и др.

На входах с тамбурами-шлюзами необходимо предусматривать:

установку световых указателей «тамбур-шлюз-вход», «тамбур-шлюз-выход»;

звуковые сигналы (звонки, зуммеры и т.п.), включаемые при заполнении шлюзов укрываемыми.

Во входе с вентилируемым тамбуром следует предусматривать звонок для обеспечения отдельных входов и выходов.

Каждое убежище должно быть обеспечено телефонной связью с пунктом управления предприятия и громкоговорителями, подключенными к городской и местной сетям проводного вещания.

Вопросы для контроля

1. Каково назначение санитарно-технических систем ЗС ГО?

2. Какие режимы вентиляции используют в ЗС ГО?

3. Какие существуют способы отведения теплоизбытков убежищ?

4. Как осуществляется воздухозабор при различных режимах вентиляции убежищ?

5. Что такое противовзрывные устройства?

6. Что такое герметические клапаны?

7. Какие вентиляторы применяют в ЗС ГО?

8. Чем осуществляется очистка наружного воздуха?

9. Как осуществляется регенерация воздуха в убежище?

10. Что такое фильтры-поглотители?

11. Назначение и обеспечение подпора внутри убежища.

12. Какие фильтровентиляционные комплексы и установки применяют в убежищах?

13. Как осуществляется вентиляция и отопление противорадиационных укрытий?

14. Как осуществляется водоснабжение и канализация убежищ?

15. Как осуществляется электроснабжение и электрооборудование убежищ?

10. Эксплуатация зc го

В ЗС ГО должна быть следующая документация:

1. Паспорт убежища (ПРУ) с обязательным приложением заверенных копий поэтажного плана и экспликации помещений.

2. Журнал проверки состояния убежища (ПРУ).

3. Сигналы оповещения гражданской обороны.

4. План перевода ЗС ГО на режим убежища (ПРУ).

5. План ЗС ГО с указанием всех помещений и находящегося в них оборудования и путей эвакуации.

6. Планы внешних и внутренних инженерных сетей с указанием отключающих устройств.

7. Список личного состава группы (звена) по обслуживанию ЗС ГО.

8. Эксплуатационная схема систем вентиляции ЗС ГО.

9. Эксплуатационная схема водоснабжения и канализации ЗС ГО.

10. Эксплуатационная схема электроснабжения ЗС ГО.

11. Инструкция по технике безопасности при обслуживании оборудования.

12. Инструкции по использованию средств индивидуальной защиты.

13. Инструкции по эксплуатации фильтровентиляционного и другого инженерного оборудования, правила пользования приборами.

14. Инструкция по обслуживанию ДЭС.

15. Инструкция по противопожарной безопасности.

16. Правила поведения укрываемых в ЗС ГО.

17. Журнал регистрации показателей микроклимата и газового состава воздуха в убежище (ПРУ).

18. Журнал учета обращений укрываемых за медицинской помощью.

19. Журнал учета работы ДЭС.

20. Журнал регистрации демонтажа, ремонта и замены оборудования.

21. Схема эвакуации укрываемых из очага поражения.

22. Список телефонов.

Примечание: Документация по пунктам 3 - 16 вывешивается на рабочих местах.

Приведение защитных сооружений в готовность к приему укрываемых

Мероприятия по подготовке ЗС ГО к приему укрываемых включают:

подготовку проходов к ЗС ГО, установку указателей и световых сигналов «Вход»;

открытие всех входов для приема укрываемых;

освобождение помещений от лишнего имущества и материалов;

установку в помещениях нар, мебели, приборов и другого необходимого оборудования и имущества (при этом необходимо сохранять максимальную вместимость ЗС ГО) согласно рекомендуемому перечню;

проведение расконсервации инженерно-технического оборудования;

снятие обычных дверей, пандусов и легких экранов с защитно-герметических и герметических дверей;

проверку исправности защитно-герметических и герметических дверей, ставней и их затворов;

закрытие всех защитно-герметических устройств в технологических проемах (грузовые люки и проемы, шахты лифтов и т.п.);

закрытие и герметизацию воздухозаборных и вытяжных отверстий и воздуховодов системы вентиляции мирного времени, не используемых для вентиляции убежищ (укрытий);

проверку состояния и освобождения аварийного выхода, закрытие защитно-герметических ворот, дверей и ставней;

проверку работоспособности систем вентиляции, отопления, водоснабжения, канализации, энергоснабжения и отключающих устройств;

расконсервацию оборудования защищенных ДЭС и артезианских скважин;

заполнение при необходимости емкостей горючих и смазочных материалов;

проверку убежища на герметичность;

открытие санузлов, не используемых в мирное время. Санузлы, используемые в мирное время как подсобные помещения, освобождаются и подключаются к системе канализации и водоснабжения;

проверку наличия аварийных запасов воды для питьевых и технических нужд, подключение сетей убежища к внешнему водопроводу и пополнение аварийных запасов воды, расстановку бачков для питьевой воды;

переключение системы освещения помещений на режим убежища (укрытия);

установку и подключение репродукторов (громкоговорителей) и телефонов;

проверку и доукомплектование, в случае необходимости, инструментом, инвентарем, приборами, средствами индивидуальной защиты;

проветривание помещений ЗС ГО, добиваясь при необходимости снижения СО₂ и других вредных газов, до безопасных концентраций.

На видных местах в сооружениях вывешиваются сигналы оповещения гражданской обороны, правила пользования средствами индивидуальной защиты, указатели помещений дизельных и фильтровентиляционных, мест размещения санитарных узлов, пунктов раздачи воды, санитарных постов, медицинских пунктов, входов и выходов.

Время на проведение указанных выше мероприятий устанавливается руководителем объекта для каждого ЗС ГО в отдельности, однако оно не должно превышать времени, установленного проектом.

Мероприятия по приведению ЗС ГО в готовность, сроки их выполнения, потребные силы и средства, ответственные исполнители отражаются в плане приведения ЗС ГО в готовность к приему укрываемых. План утверждается руководителем организации и подлежит ежегодной корректировке, а также проверке реальности его выполнения.

Обозначение защитных сооружений и маршрутов движения

к ним укрываемых

Обозначению подлежат все убежища и ПРУ. Обозначение осуществляется путем нанесения установленного знака на видном месте при всех входах в убежище (ПРУ).

Знак обозначения представляет собой прямоугольник размером не менее 50 x 60 см, внутри которого указываются:

инвентарный номер сооружения;

принадлежность сооружения (наименование организации, цеха, органа управления жилищным хозяйством, адрес и т.д.);

места хранения ключей (телефоны, адреса, должность и фамилия ответственных лиц). Поле знака должно быть белого цвета. Надписи - черного цвета. Высота букв 3 - 5 см, ширина - 0,5 - 1,0 см.

На всех защитных и защитно-герметических воротах, дверях и ставнях убежищ указывается порядковый номер, который наносится белой краской с наружной и внутренней стороны: «Дверь N 1», «Ставень N 2» и т.д. Маркировке подлежит и все внутреннее оборудование защитного сооружения.

Маршруты движения к защитным сооружениям выбираются из условия минимально возможного времени подхода к ним от места работы или места жительства укрываемых. Маршруты обозначаются указателями в местах, где обеспечивается хорошая видимость в дневное и ночное время (в ночное время указатели подсвечиваются с учетом требований по светомаскировке). Указатели устанавливаются при каждом изменении направления маршрута движения. Размеры указателя по длине - 50 см и ширине - 15 см. На поле белого цвета наносится надпись черного цвета: «УБЕЖИЩЕ» или «УКРЫТИЕ» и расстояние в метрах до входа в ЗС ГО.

Для быстрого нанесения стандартных знаков и указателей заблаговременно в организациях (органах управления жилищным хозяйством) должны быть подготовлены:

расчеты количества знаков и указателей с определением мест их установки;
