Как видно из рисунка, теплообменные секции могут располагаться горизонтально, вертикально, наклонно и зигзагообразно, в результате чего получают различные компоновки АВО. Наиболее применимым является аппарат с горизонтальным

СибАДИрасположением секций – это упрощает монтажноремонтные работы, обеспеч вает более равномерное распределение воздуха по секциям, однако они зан мают большую площадь на насосных станциях;. Аппараты с верт кальным расположением секций практически не используются, так как тепловая эффективность их в значительной степени зав с т от скорости, направления ветра, кроме того, в этих аппаратах неравномерна загрузка подшипников [1].

Оребрен е поверхности может осуществляться различными способами: накаткой или навивкой ребер, напрессовкой пластин, намоткой проволоки. Накатные ребра образуются выдавливанием при протяжке толстостенной заготовки между специальными роликами Материалом в этом случае служат относительно мягкие металлы – медь, алюминий. Иногда применяются биметаллические трубы; в этом случае материал внутренней трубы выбирается в зависимости от условий эксплуатации, вида теплоносителя, его тепловых, физических и коррозионных свойств.

Необходимо отметить, что при этом в месте контакта двух труб возникает дополнительное термическое сопротивление , как показывают многочисленные исследования, тепловая эффективность их снижается на 10-20% по сравнению с монометаллическими трубами.

41

Навитые оребренные трубы изготовляют наминкой алюминиевой ленты на трубы, причем навивка может осуществляться с натягом ленты или в предварительно накатанную канавку глубиной до 0,5 мм и подвальцовкой основания ленты металлом несущей трубы

решетки, где крепятся оре ренные теплообменные трубы, и крышки со штуцерами для подвода теплоносителя. Внутри крышки предусматриваются перегородки, уплотняемые прокладками в плоскости фланцевого соединения для обеспечения различного числа ходов охлаждаемой среды (газа, масла, воды), движущейся внутри трубного пространства. Во избежание высоких термических напряжений перепад температур одной крышки многоходовой секции не должен превышать 100° . В верхней части крышек имеются воздушники, заглушённые резьбовыми пробками; в перегородках – отверстия для дренажа охлаждающей среды, а в нижней части – сливные отверстия, закрытые пробками [1].

Вентиляторы АВО представляют собой осевые машины, они имеют большую производительность по воздуху при малых гидравлических напорах. Окружная скорость вращения лопастей не превышает 62-65 м/с. Лопасти изготавливаются штамповкой и сваркой, колесо имеет от 3 до 8 лопастей поворотных и неповоротных.

42

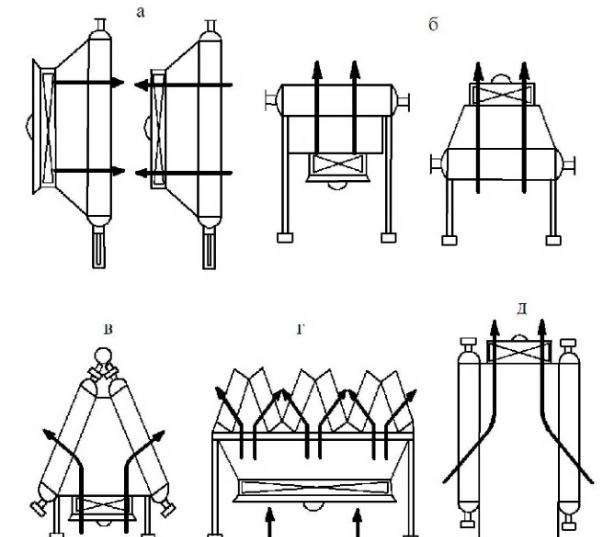

СибАДИРис. 16. Компоновка секций в теплообменник аппаратах воздушного охлаждения: а – вертикальная; – горизонтальная; в – шатровая;

г – зигзагообразная; д – замкнутая

43

2.5. Резервуары нефтепроводов

Резервуары являются одним из основных сооружений нефтебаз и предназначены для хранения нефтепродуктов и производства некоторых технологических операций. По материалу, из которого сооружены СибАДИрезервуары, различают металлические, железобетонные, каменные и земляные. Большое развитие получили резервуары, сооружаемые в горных выработках. Основным строительным материалом для выработок

является сама горная порода.

По отношен ю к уровню земли резервуары могут быть [1]:

– подземными, когда наивысший уровень нефтепродукта в резервуаре наход тся не менее чем на 0,2 м ниже наинизшей планировочной отметки прилегающей площадки (к подземным относятся также резервуары, имеющие обсыпку не менее чем на 0,2 м выше допускаемого наивысшего уровня нефтепродукта в резервуаре);

– наземными, когда днище резервуара находится на одном уровне или выше наинизшей планировочной отметки прилегающей площадки (в пределах 3 м от стенки резервуара).

Для полной сохранности качества количества нефтепродуктов, разработано большое количество различных конструкций резервуаров. Выбор типа резервуара в каждом конкретном случае должен быть обоснован специальным технико-экономическим расчётом.

Ёмкости для хранения нефтепродуктов могут быть подразделены по следующим признакам [1]:

1) по материалу, из которого они изготовлены: металлические, железобетонные, каменные, земляные, синтетические, ледогрунтовые и горные в различных горных породах;

44

2) по величине избыточного давления, резервуары низкого давления, в которых избыточное давление мало отличается от атмосферного (Р н < 0,002 МПа) и резервуары высокого давления (Р н

> 0,002 МПа);

СибАДИ3) по технологическим операциям:

– резервуары для хранения маловязких нефтей и нефтепродуктов;

– резервуары для хранения высоковязких нефтей и нефтепродуктов;

– резервуары-отстойники;

– резервуары специальных конструкций для хранения нефтей и нефтепродуктов с высоким давлением насыщенных паров;

4) по конструкции.

– стальные резервуары вертикальные цилиндрические с коническими и сферическими крышами, горизонтальные цилиндрические с плоскими и пространственными днищами, каплевидные, шаровые;

– железобетонные резервуары (вертикальные и горизонтальные цилиндрические, прямоугольные траншейные).

В зависимости от назначения резервуары разделяются на две группы. К первой группе относятся резервуары, предназначенные для хранения жидкостей при избыточном давлении от 0,07 МПа включительно и температуре до 120°С. Такие резервуары проектируются и изготовляются согласно «Нормам и технологическим условиям проектирования и изготовления стальных конструкций и промышленных сооружений». Ко второй группе

45
