В меню Параметры выноски необходимо настроить вид аннотации, параметры линий и стрелок и выравнивание аннотации. Затем указывается точка привязки стрелки на объекте и положение текста выноски (рис. 47). Выноска является ассоциативной к объекту и тексту выноски, т.е. при перемещении объекта или текста выноска будет изменяться.

С











рис

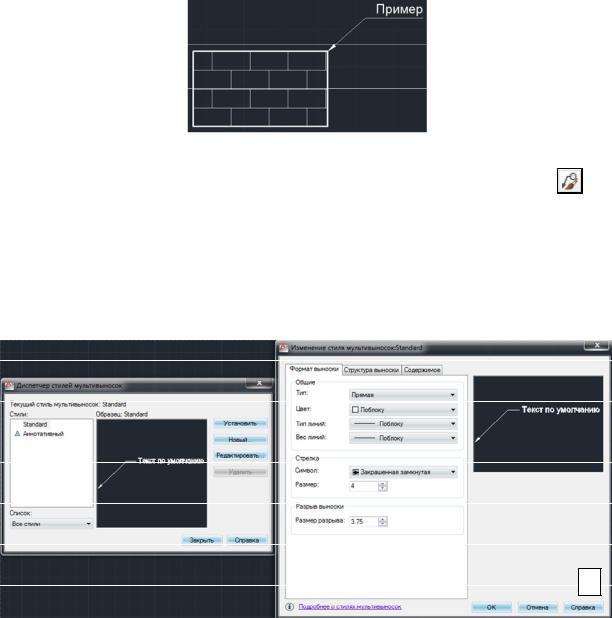

Рис. 47. Пример выноски











б

(на

Настройка ст ля мультивыноски осущес-твляется кнопкой

раскрытой панели Аннотации). В окне Диспетчера стилей мультивыносок

( . 48, а) можно вы рать или настроить новый стиль мультивыноски. При нажат кнопок Новый или Редактировать откроется окно Изменения

стиля мульт выносок (рис. 48, ), где необходимо настроить параметры

А

линий и стрелок, структуру выноски и параметры отображаемой аннотации

(МТекст или Блок).







Д











а)

И





б)

Рис. 48. Настройка стиля мультивыносок: а) Окно Диспетчера стилей мультивыносок; б) Окно изменения стиля мультивыносок

Создание мультивыноски осуществляется командой на панели Аннотации (вкладка Главная). Особенностью мультивыносок является возможность создания нескольких точек привязки текста к объектам (мультивыноска является ассоциативной к объекту и тексту), а также инструменты выравнивания (рис. 49) и группировки мультивыносок[ 1, 2, 3].

26

С

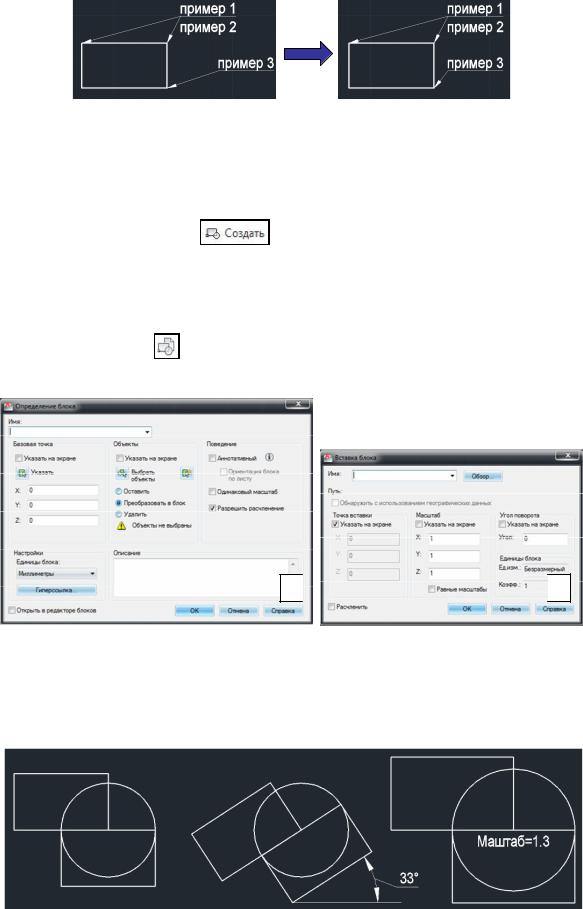

Рис. 49. Пример выравнивания мультивыносок по тексту

3.8. Блок, группа



Понят е пр м т ва Блок

приведено в п. 1.4. Создание блока

иначе

(вкладка Главная → панель Блок). В

осуществляется командой

окне Определен е блока (рис. 50, а) необходимо указать имя блока, объекты для объед нен я, азовую точку и параметры блока при вставке. Блок

обязательно должен

ыть сохранен в текущем либо отдельном чертеже,

масштаб

он не будет доступен для вставки. При вставке созданного блока

командой Встав ть

нужно указать имя блока, точку вставки, общий

масштаб ли

в отдельно взятых направлениях (рис. 50, б).

Рис. 50. Создание и вставка блоков: а) Окно Определение блока;

А Да) б) И

б) Окно Вставка блоков

Копии одного и того же блока можно поворачивать/масштабировать каким угодно образом ‒ это не влияет на исходный блок (рис. 47).

Рис. 51. Пример изменения блока (поворот, масштабирование)

27

Редактирование блоков осуществляется несколькими способами: а) в

окне Редактор блоков; б) Контекстное редактирование блоков.

При нажатии ПКМ на выделенном блоке можно выбрать способ его редактирования. Окно Редактор блоков (рис. 52) позволяет изменять блок, добавлять в него примитивы и атрибуты, а также создавать сложные

динамические блоки. Контекстное редактирование блока осуществляется

Спо месту расположения блока и позволяет только редактировать блок, добавлять или исключать примитивы [1, 2, 3].

и

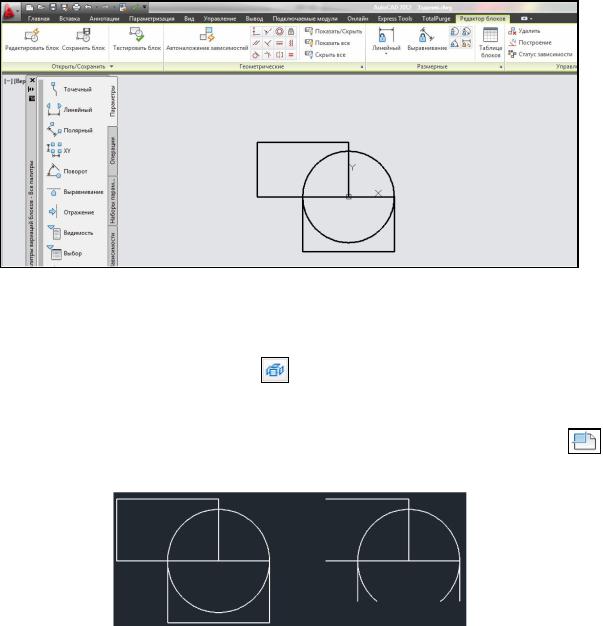

Рис. 52. Окно Редактор блоков

Если в одну из копий лока добавить или удалить элемент, то все копии

блока изменят свое очертание.

Д



Команда расчленить/взорвать

на панели Редактирование (вкладка

Главная)бАпозволяет разбить копию блока обратно на составляющие элементы

Редакторе блоков можно отключить возможность его расчленения).

Часть блока можно скрыть

при помощи команды Подрезать

(рис. 53), которая находиться на панели Ссылка (вкладка Вставка).





И

Рис. 53. Пример подрезки блока

Блок имеет свой отдельный список слоев (подробнее свойства слоев рассмотрены в п. 4). Все объекты в блоке находящиеся на слое «0» принимают свойства слоя в чертеже, в который этот блок вставлен.

Группа – именованный набор объектов, редактируемый как целый объект. Отличие Группы от Блока в том, что Группа всегда уникальна и не

28

имеет связей со своими копиями. Также в Группе можно свободно редактировать входящие в нее объекты.

Создание группы осуществляется командой Группа на панели Группы (вкладка Главная). Далее необходимо задать имя группы и выбрать объекты для объединения. Выбор объектов как группы можно переключать

командой Вкл/Откл выбор группы

.

Для выбора группы как одного

С







(рис. 50).

объекта необходимо включить команду





панели

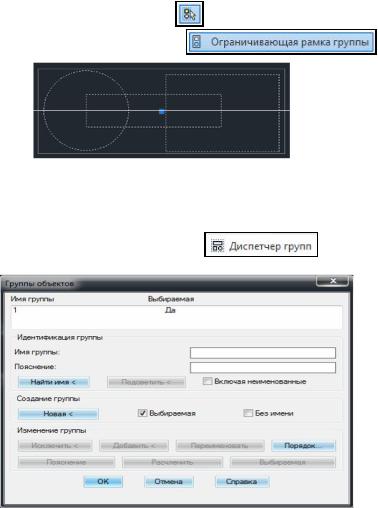

Рис. 54. Пример группы



бА



Добавлен е ли сключение объектов

осуществляется командами на

Группа л о в Диспетчере групп





(рис. 55) [1, 2, 3].



Диспетчера



Рис. 55. Окно



И





групп



3.9. Внешняя ссылка

Примечание. Внешняя ссылка – вставленный в чертеж объект, ссылающийся на другой файл с чертежом. В качестве внешней ссылки может быть выбран файл в формате DWG, DWF, PDF или растровый рисунок.

Создание внешней ссылки осуществляется с помощью команды При-

соединить , расположенной на панели Ссылка (вкладка Вставка), при этом необходимо настроить параметры в Окне Вставка внешней ссылки

(рис. 56, а, б).

29

С







а)



б)

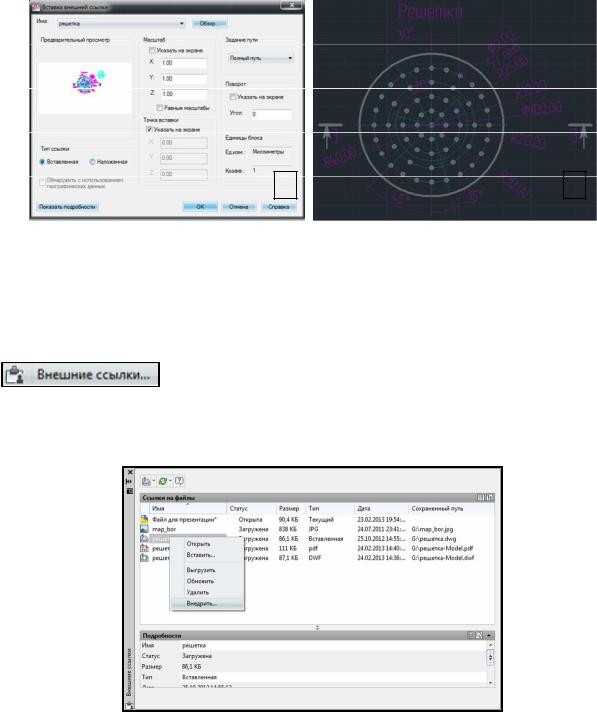

Р с. 56. Создан е внешней ссылки: а) Окно Вставка внешней ссылки; Приб) пример внешней ссылки

Внешнюю ссылку можно масштабировать/поворачивать/обрезать (как и Блок) – это н как не повлияет на исходный ссылочный файл. Если изменить

бА

ссылочный файл, то

вставленная внешняя ссылка изменит свое отображение.

нажат

ПКМ на выбранной внешней ссылке командой



открывается окно Внешние ссылки (рис. 57), где можно

загруз ть новые ссылки, о новить положение источника ссылки, выгрузить неиспользуемые ссылки. Командой Внедрить преобразует внешнюю ссылку на файл DWG в лок [1, 2, 3].

Д

Рис. 57. Окно Внешние ссылкиИ
