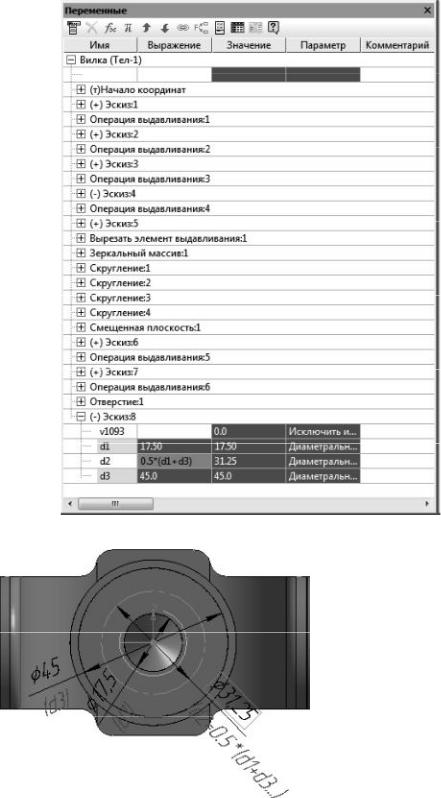

Щелчком на символе «+» раскройте «ветвь» самого последнего эскиза – Эскиз:8. Ниже откроется список
Свсех переменных, созданных в эскизе. Щелчком мыши сделайте текущей ячейку Выра-
0,5∙(d3+d1).
виатурежение для переменной d2 и введ те выражен е
После ввода выражен я нажмбАте клавишу <Enter> на кла-
( с. 68).
С стема выч сл т
введенное |
выражен е, |
|
и диаметр осевой ок- |
||
ружности |
примет |
зна- |
чение |
31,25 |
мм |
(рис. 69) [1].
ДРис. 68
И Рис.69.
Закройте окно для работы с переменными и выражениями.
31
Создание массива по концентрической сетке

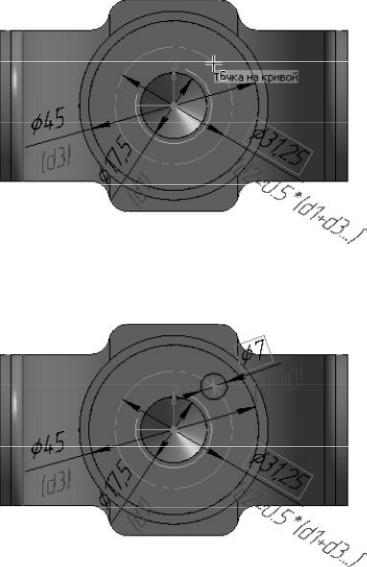

Нажмите кнопку Окружность на панели Геометрия. Укажите центр окружности на осевой окружности с помощью привязки Точка на кривой. Радиус окружности укажите произвольно (рис. 70) [1].
С |
|
и |
|
бА |
|
Рис.70. |
|
Проставьте к окружности диаметральный размер 7 мм (рис. 71). |
|
Д |
|
Рис.71. |
И |
|
|

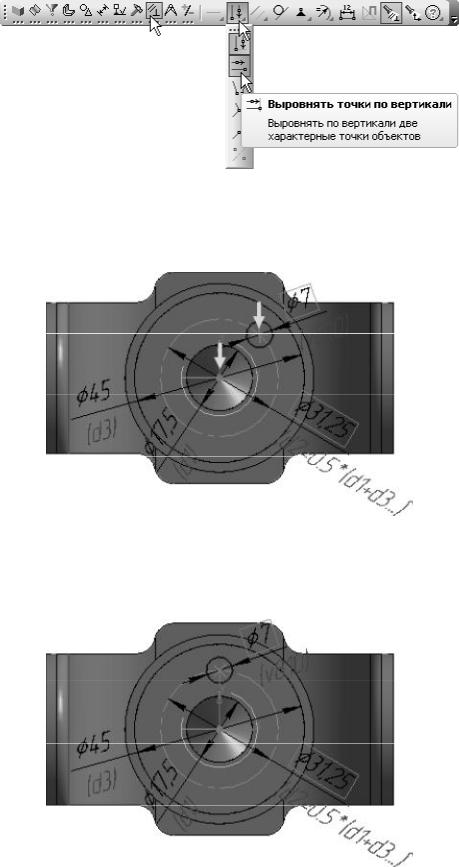

Нажмите кнопку Выровнять точки по вертикали на Расширенной панели команд параметризации точек панели Параметриза-
ция (рис. 72) [1].
32
С |
Рис.72. |
|
|
|
|
окружности |
||
|
помощью пр вязки Ближайшая точка укажите центральную |
|
точку |
|
точку начала координат эскиза (рис. 73) [1]. |
|
бА |
|
|
|
Д |
|
|
Рис.73. |
После этого указанные точки будут выровнены в вертикальном направлении (рис. 74) [1], (видео 20).
И
Рис.74.
33

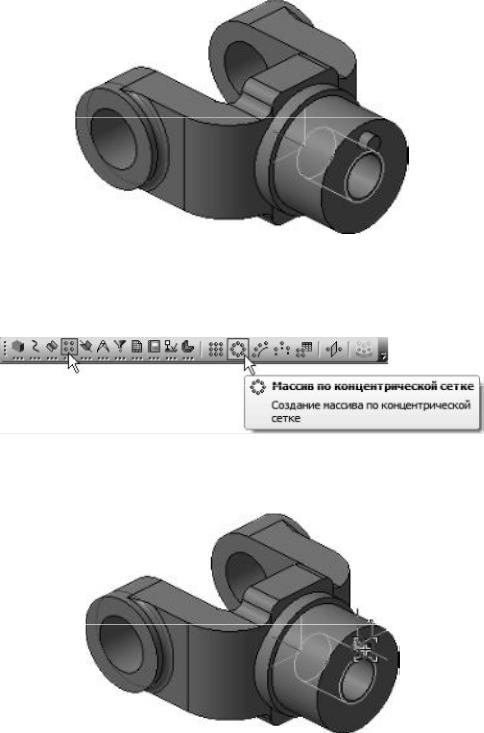

Выдавите эскиз в прямом направлении на 5 мм. Этот элемент будет исходным компонентом концентрического массива (рис. 75).
С |
|
Массив |
Рис.75. |
|
|
Нажм те кнопку |
по концентрической сетке на панели |
Массивы (р с. 76) [1]. |
|
|
Рис.76. |
|
Д |
УкажитебАбобышку – исходный элемент массива (рис. 77). |
|
|
И |
|
Рис.77. |

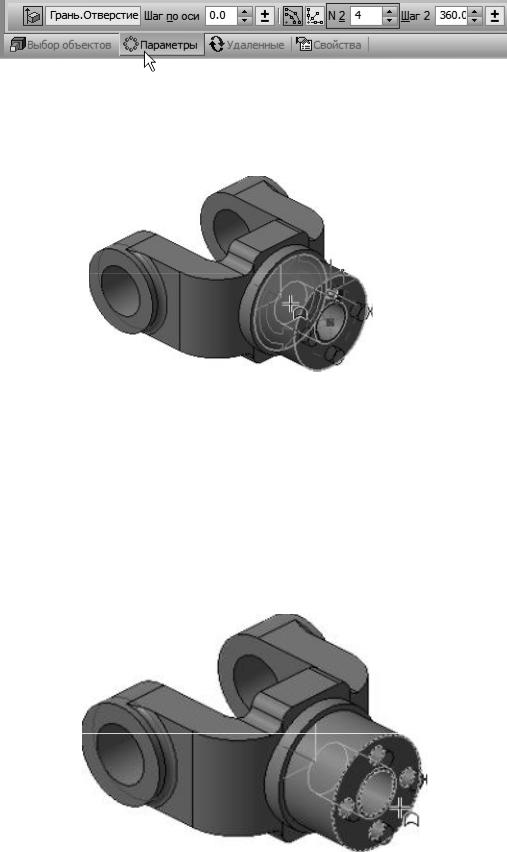

Откройте вкладку Параметры на панели свойств (рис. 78) [1].
34
Рис.78.
С(рис. 79).
Для определения оси массива укажите цилиндрическую грань
и Рис.79.
Убедитесь, что поле N2 – Количество по кольцевому направ-
лению на панели свойств содержит значение 4. Нажмите кнопку Соз-
дать объект [1].
|
Создание канавки |
К детали необходимо добавить массив из четырех канавок, сме- |
|
бА |
|
щенный относительно массива бобышек на 45 градусов. Создайте на |
|
грани эскиз (рис. 80). |
Д |
|
|
|
И |
Рис.80.
Нажмите кнопку Окружность на панели Геометрия [1].
