С помощью привязки Точка на кривой укажите центр окружности на внешнем ребре большой цилиндрической бобышки.

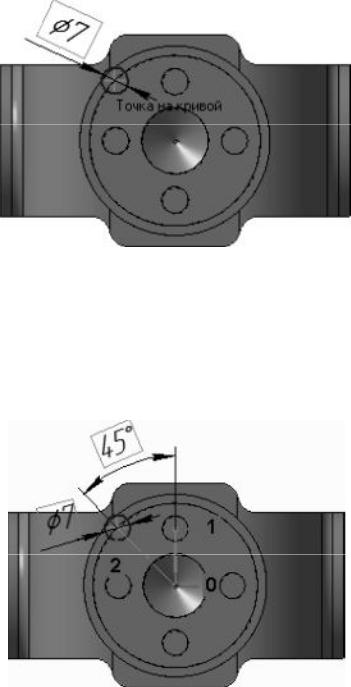

Проставьте к окружности диаметральный размер и присвойте ему значение 7 мм (рис. 81).
С |
|
|
и |
|
|
тра круглыхребер[1]. |
||
|
|
Рис.81. |
|
А |
|
Нажм те кнопку Отрезок на панели Геометрия. |
||
Постройте два отрезка из точки начала координат эскиза до цен- |
||
Измените стиль отрезков с типа линии Основная на тип линии |
||
Осевая (рис. 82). |
|
Д |
|
|
|
|
|
И |
Рис.82.
Нажмите кнопку Угловой размер на панели Размеры.

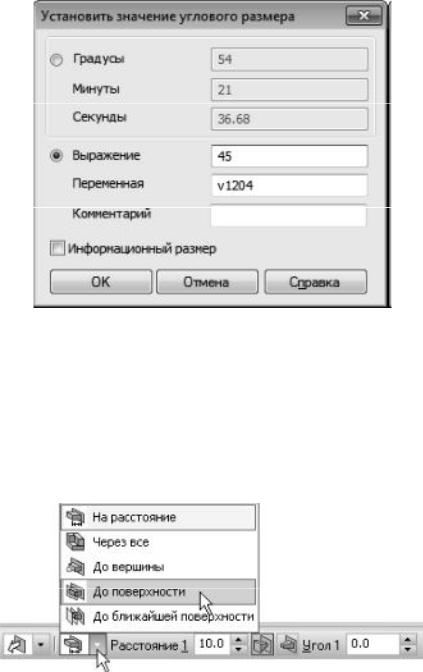

Укажите осевые отрезки, затем укажите положение размерной линии и присвойте размеру значение 45 градусов (рис. 83) [1].
36
С |
|
|
бА |
||
|
Рис.83. |
|
иНажм те кнопку Вырезать выдавливанием на панели Редак- |
||
тирован е детали. |
|
|
Проверьте состояние поля Направление построения и убеди- |
||
тесь, что установлено Прямое направление. |
|
|
Откройте список Тип построения и укажите До поверхности |
||
(рис. 84) [1]. |
Д |
|
|
||
|
Рис.84. |
|

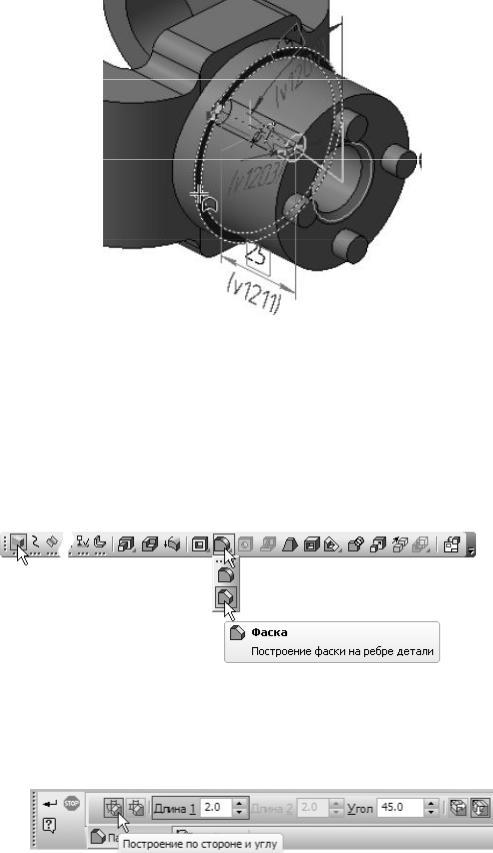

В модели укажите узкую кольцевую грань круглой бобышки |
||
(рис. 85) [1]. |
|
И |
37
С |
|
и |
|
бА |
|
|
Рис.85. |
Нажм те кнопку Создать о ъект.
До авление фасок
Нажмите кнопку Фаска на расширенной панели команд по-
строения скруглений и фасок (рис. 86) [1]. |
|
Д |
|
Рис.86. |
И |
|
|
На панели свойств нажмите кнопку Построение по стороне и углу. Введите значение длины фаски 2 мм, нажмите клавишу <Enter>
(рис. 87) [1].
Рис.87.
38

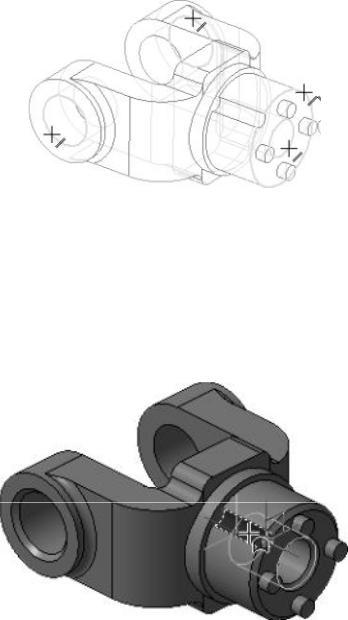

В модели укажите четыре ребра (рис. 88), (видео 21).
С |
|
|
и |
Рис.88. |
|
|
|
|
Нажм те кнопку Создать о ъект. |
||
бА |
||
|
Создание массива канавок |
|
Нажм те кнопку Массив по концентрической сетке на панели
Массивы. Укаж те грань канавки (рис. 89) [1].
Д |
|
Рис.89. |
И |
|
|

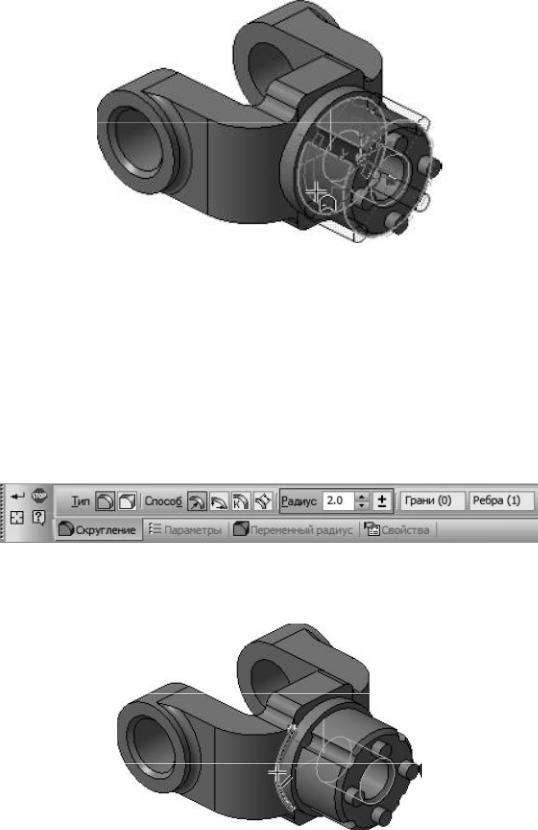

Откройте вкладку Параметры на панели свойств. Для определения оси массива укажите цилиндрическую грань бобышки (рис. 90).
39
С |
|
лению |
Рис.90. |
|
|
Убед тесь, что поле N2 |
– Количество по кольцевому направ- |
бА |
|
на панели свойств содержит значение 4. Нажмите кнопку Соз-
дать объект [1].
Скругление по касательным ребрам
Нажмите кнопку Скругление на панели Редактирование дета-
ли. Задайте радиус скругления 2 мм (рис. 91) [1].
ДРис.91.
Укажите ребро в основании круглой бобышки (рис. 92). И
Рис.92.
Откройте вкладку Параметры на панели свойств. Обратите
