8.Включить дальний свет фар.

9.Установить с помощью рукоятки измерительный экран прибора в нулевое положение по лимбу рукоятки. Проверить расположение светового пятна на экране: вертикальная ось симметрии светового пятна должна совпадать с вертикальной линией разметки.

Центр светового пятна не должен быть выше центра разметки экрана.

10.Для фар типа И (НИ, DR) проверить силу света, установив фотоэлемент в точку, наиболее ярко освещенную на экране. Для фар типа СИ (НСИ, DCR) проверить силу света, установив фотоэлемент в точку, находящуюся на 100 мм (1 %) выше светотеневой границы ближнего света этой же фары.

11.Повторить операции по установке прибора для проверки света фар, расположенных по другому борту транспортного средства,

после чего осуществить проверку ближнего и дальнего света, как указано выше. По окончании проверить и сложить контрольные значения силы света всех одновременно включаемых фар дальнего света, нанесенные на рассеиватели. Сравнить полученное значение с предельно допустимым.

12.Включить противотуманный свет.

13.Установить измерительный экран прибора с помощью рукоятки в положение, при котором горизонтальная линия на нем совпадает со светотеневой границей света фары. Определить по шкале лимба абсолютное значение указанного снижения.

14.Проверить расположение светового пятна на экране. Оно должно иметь выразительную горизонтальную светотеневую границу.

15.Проверить уровень положения светотеневой границы,

который должен соответствовать значению, указанному в таблице

16.От полученного значения уровня снижения отнять 530 мм

(5,3 %) и измерить в этом положении силу света фары. Полученное

значение сравнить с нормативным для теневой части экрана .

Положение фотоприемника на измерительном экране должно соответствовать указанному на рисунке.

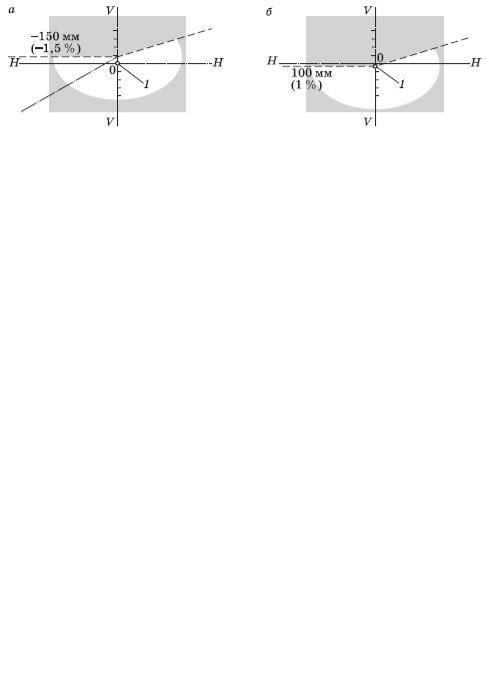

Рисунок 6- Установка фотоприемника при измерении силы света фар ближнего света: а -в освещенной части измерительного экрана; б -в теневой части измерительного экрана; 1 -фотоприемник

Замечания:

1.Ряд измерительных приборов, например ОП, оснащены несколькими фотоприемниками, расположенными одновременно в обеих контрольных точках (-1 % ,+1,5 %). В случае применения таких приборов проверки (см. пп. 6 и 7) проводятся без перемещения измерительного экрана по высоте.

2.При проверке может возникнуть необходимость перевода единиц освещенности в единицы силы света. Такой перевод можно осуществить, пользуясь таблицей.

Таблица 1- Примерное соотношение единиц освещенности и силы

света

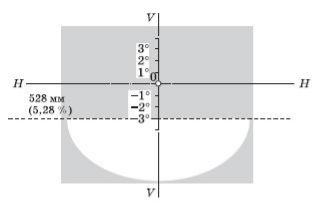

Рисунок 7- Установка фотоприемника при измерении силы света противотуманной фары в теневой части светового пятна

Замечание. Прибор типа ОП оснащен фотоприемником,

расположенным в указанной контрольной точке. В этом случае данная проверка проводится без перемещения измерительного экрана по высоте.

Лабораторная работа № 3

Требования к экологической безопасности автомобилей

Цель работы: изучить нормативно-техническую документацию,

устанавливающую требование безопасности к экологической безопасности транспортных средств.

Дано:

Марка автомобиля: Mazda 6

Тип двигателя: бензиновый Экологический класс: Евро 4

Требования к экологической безопасности автомобилей

Поддержание экологических характеристик автотранспортных средств

(АТС) при эксплуатации на нормативном уровне является важной природоохранной задачей. На территории России на долю АТС приходится почти 40 % суммарных антропогенных выбросов загрязняющих веществ в атмосферный воздух. При стремительном росте численности автомобильного парка и увеличении интенсивности его эксплуатации удержание и, тем более,

снижение этой доли возможно только при соответствующем внимании к экологическим характеристикам АТС во время эксплуатации со стороны их владельцев, организаций сервиса, технических служб автотранспортных организаций, органов технического и экологического контроля (надзора).

Особое значение в этой работе имеет наличие адекватной конструктивному уровню эксплуатируемых автомобилей нормативной основы для осуществления экологического контроля, технического обслуживания и ремонта автомобиля и его систем. Как известно, требования безопасности АТС построены по двухуровневой схеме, основу которой составляют требования конструктивной безопасности, закладываемой на этапе проектирования и производства. Эти требования регламентируется Правилами ЕЭК ООН в рамках Женевского соглашения 1958 г. Второй уровень определяет требования к техническому состоянию автомобиля и реализуется на этапе его эксплуатации. На международном уровне

соответствующие требования регламентируются Венским соглашением 1997

г. и действующими в его рамках Предписаниями, а на национальном уровне -

национальными стандартами ГОСТ Р и техническими регламентами. В свою очередь, первичным источником тех и других требований являются Директивы Европейского Союза. Структура действующих в настоящее время основных нормативных документов в сфере обеспечения экологической безопасности АТС представлена на рис. 1.

В настоящее время на территории России эксплуатируются автомобили категорий M1-3 и N1-3 шести экологических классов (0, 1, 2, 3, 4 и 5), при этом уровень их вредных выбросов, оцениваемый в г/км или г/кВт и подтверждаемый при сертификационных испытаниях на различных нагрузочных циклах, может различаться в 10 и более раз. Технический регламент быстро меняет структуру российского парка автомобилей по экологическим классам. С момента вступления в силу этого регламента обновление российского автомобильного парка происходит за счет автомобилей 2-го (Евро-2), а с 2008 г. - за счет автомобилей 3-го и более высоких экологических классов. Это касается как новых автомобилей, так и подержанных, ввозимых из-за рубежа. Автомобили высоких экологических классов конструктивно значительно сложнее, чем их предшественники.
