ты, которые позволяют точно фиксировать уровень жарочной поверхности каждой конфорки и всей плиты в целом.

Корпус нестационарных плит представляет собой сварную конструкцию, облицованную стальными эмалированными листами (см. рисунок 25). Корпус сек- ционно-модулированных плит образован боковыми облицовками, соединёнными между собой и прикреплёнными к двум сварным рамам. Все электрические плиты имеют систему сбора пролитой жидкости, включающую выдвижной поддон. В плитах, где предусмотрена тепловая обработка изделий непосредственно на жарочной поверхности, система сбора жира и крошек представляет собой канавку, окаймляющую конфорку по периметру и имеющую носик для слива остатков при санитарной обработке.

Рисунок 25 – Принципиальная схема четырёхконфорочной плиты с жарочным шкафом: 1 – каркас; 2 – бортовая поверхность; 3 – конфорки; 4, 9 – верхняя и нижняя группы тэнов; 5 – выдвижной поддон; 6 – блок управления; 7 – противень; 8 – поддон

Степень совершенства плиты во многом определяется эффективностью нагревательного элемента, формирующего рабочую поверхность. По этой причине стремятся заменить металлоёмкие электроконфорки закрытого типа на тэновые, ситаловые или специальные облегчённой конструкции. Жарочный шкаф, устанавливаемый в электроплитах, — это автономно работающая конструкция, которая идентична конструкции шкафов, используемых в отдельных специализированных аппаратах. Жарочный шкаф можно свободно вынимать из общего корпуса плиты для ремонта. В секционных и несекционных плитах бортовая поверхность входит в конструкцию в качестве обязательного элемента, а в секционно-модулированных — бортовая поверхность съёмная и устанавливают её при необходимости.

56

Верхний и нижний группы тэнов жарочного шкафа с помощью пакетных переключателей могут быть подключены к сети так, что мощности различных ступеней будут соотноситься между собой как 4:2:1. В жарочном шкафу для контроля за температурой газовоздушной среды рабочей камеры устанавливают термочувствительный элемент, подающий управляющий сигнал на терморегулятор, который отключает обе группы тэнов при достижении заданной температуры внутри рабочей камеры. Существующая система регулирования мощности электроплит не обеспечивает плавности регулирования и точного поддержания заданных режимов. Это достигается в наиболее совершенных устройствах путём использования системы тиристорных преобразователей и микропроцессоров.

5.2. Газовые плиты

Используемые на предприятиях общественного питания газовые плиты, как и электрические, состоят из двух автономных тепловых элементов: жарочной поверхности и жарочных шкафов и имеют более сложную конструкцию, обусловленную наличием сложного теплогенерирующего устройства, а также устройств, необходимых для удаления продуктов сгорания (см. рисунок 26). В эксплуатации находятся в основном секционные и секционно-модулированные плиты. Конструкция секционных плит предусматривает обслуживание с двух сторон, а секционно-модулированных — с одной фронтальной стороны. В одну секцию обычно входят две чугунные плиты, образующие единый жарочный настил (каждая из плит обогревается индивидуально собственной горелкой), и один или два жарочных шкафа, вместо которых могут быть установлены инвентарные шкафы.

Несущая конструкция выполнена либо в виде облегчённого сварного каркаса, облицованного стальными эмалированными листами, либо бескаркасной. Для обогрева жарочной поверхности используют чаще всего инжекционные газовые горелки с трубчатыми насадками. Для увеличения равномерности обогрева нижнюю поверхность чугунного настила делают ребристой, используют многотрубчатые горелки с установленными между трубками вспомогательными керамическими насадками (плитками), которые нагреваются до 600...800°С и переизлучают инфракрасную энергию.

Плиты с инжекционными инфракрасными беспламенными горелками не только обеспечивают равномерный обогрев, но и позволяют отказаться от установки жарочной поверхности, что обеспечивает существенное повышение эф-

57

фективности теплопередачи. В плитах с такими горелками не нужно устанавливать специальных газоотводов, так как обеспечивается практически полное сгорание газа. Однако распространения они не получили из-за хрупкости керамических насадок, разрушающихся при небольших механических воздействиях и попадании влаги на их поверхность.

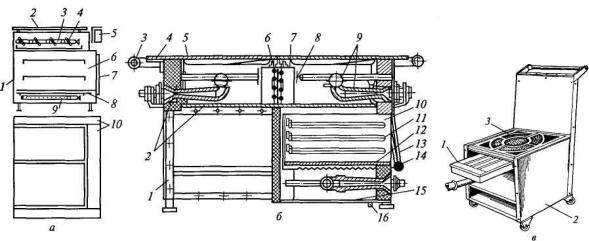

Рисунок 26 – Газовые плиты: а – принципиальная схема двухконфорочной плиты: 1 – каркас; 2 – жарочная поверхность; 3 – горелка; 4 – керамические излучатели; 5 – приборный отсек блока горелок; 6 – рабочая камера жарочного шкафа; 7 – теплоизолированная дверца; 8 – под жарочного шкафа; 9 – горелка жарочного шкафа; 10 – бортовая поверхность; б – схема секционной плиты с жарочным шкафом и водонагревателем: 1 – каркас; 2 – асбоцементные панели; 3 – поручень; 4 – борт; 5 – жарочный настил; 6 – водонагреватель; 7 – газоход; 8 – заслонка газохода; 9 – газогорелочное устройство; 10 – жарочный шкаф; 11 – направляющий угольник; 12 – под; 13 – дверца; 14 – рукоятка дверцы; 15 – металлический лист; 16 – заслонка; в – передвижная газовая плита: 1 – стационарная ИК-горелка; 2 – тележка; 3 – конфорка

Жарочная поверхность газовых плит, как и электрических, обычно ограждена бортовой поверхностью, а иногда и поручнями, устанавливаемыми на кронштейнах. Под жарочную поверхность и газогорелочные устройства подставляют выдвижной поддон для сбора пролитой жидкости. Перед газовыми горелками монтируют приборный отсек, в котором размещают устройства для регулирования подачи первичного воздуха, газовые краны, трубопроводы и приборы автоматики (блок-краны, блоки автоматики безопасности и системы пьезоэлектрического зажигания горелок). Если в конструкции плит предусмотрено использование переносного запальника, то должны быть выполнены соответствующие отверстия для внесения запальника и контроля за состоянием пламени и, кроме того, отверстия для подачи вторичного воздуха к горелкам снизу. Такие отверстия

58

в жарочных шкафах делают в прорезях настила или боковых стенках топочной камеры.

Жарочные шкафы могут быть выполнены в виде стационарных коробов из листовой стали, у которых подом служит объёмная с оребрённой нижней поверхностью чугунная плита, обогреваемая снизу инжекционными горелками с многотрубной насадкой. Продукты сгорания в таких конструкциях попадают в пространство рабочей камеры и уходят в газоход через отверстие в верхней части шкафа. Если жарочный шкаф выполнен в виде двустенного короба, то продукты сгорания проходят между стенками и оттуда попадают в общий газоход. В конструкции шкафа должны быть предусмотрены также отверстия для внесения запальника и наблюдения за состоянием пламени и отверстие для отвода паров из рабочей камеры, которое обычно располагается в верхней её части. Для регулирования работы плит устанавливают систему автоматики безопасности (АБ).

Конструкция газоходов плиты должна обеспечить независимость работы каждого газогорелочного устройства. В общую часть газохода плиты, которая соединяется с внешним дымоходом и каждой топочной камерой, устанавливают проточный трубчатый водонагреватель (змеевик) для утилизации теплоты продуктов сгорания.

5.3. Плиты на твёрдом и жидком топливе

Наиболее сложной конструкцией, при монтаже которой требуются большие трудозатраты, является конструкция плит на твёрдом и жидком топливе — так называемых огневых плит. Основная особенность работы твердотопливных плит заключается в том, что жарочная поверхность и стенки жарочных и тепловых шкафов обогреваются главным образом в результате омывания их продуктами сгорания топлива. В связи с этим отключить часть жарочной поверхности можно, лишь изменив схему движения продуктов сгорания по газоходам. В практике применяют два варианта компоновки топок и газоходов.

В первом случае жарочная поверхность обогревается с помощью двух самостоятельных топок, располагаемых в торце плиты, и двух параллельных систем газоходов, омывающих ряд сквозных шкафов, располагаемых перпендикулярно движению среды в газоходах (см. рисунок 27, а). В этом случае при отключении одной топки может обогреваться половина жарочной поверхности и половина каждого теплового или жарочного шкафа, а необогреваемые элементы могут использоваться в качестве мармитов.

59

Во втором случае топка располагается в центре между тремя жарочными шкафами (см. рисунок 27, б). Поток продуктов сгорания направляется на обогрев жарочной поверхности, располагаемой над топкой, и затем разделяется на два параллельных потока, обогревающих жарочные и тепловые шкафы. Зольник при этом должен быть разделён на две части. Если один из жарочных шкафов не работает, топливо укладывают на соответствующую часть колосниковой решетки. Жарочная поверхность твёрдотопливных плит представляет собой настил из чугунных плиток, опирающихся на подлафетники (уступы) бортовой поверхности и заходящих с зазором одна на другую.

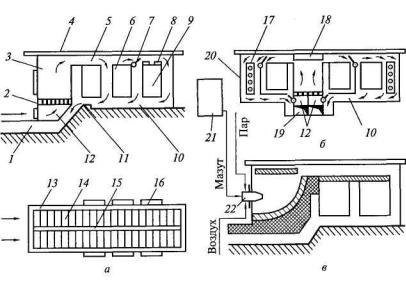

Рисунок 27 – Огневые плиты: а – твёрдотопливная с торцевым размещением топочной камеры; б – твёрдотопливная с центральным расположением топки; в – жидкотопливная; 1 – рассечка газохода; 2 – колосниковая решётка; 3 – топка; 4 – жарочная поверхность; 5 – верхний газоход; 6 – жарочный шкаф; 7 – заслонка; 8, 11 – порожки; 9 – тепловой шкаф; 10 – нижний газоход; 12 – зольники; 13 – борт; 14 – настил; 15 – центральная балка; 16 – дверцы шкафов; 17 – водонагреватели; 18 – экран; 19 – выходы газоходов в боров; 20 – корпус; 21 – напорный бак; 22 – жидкотопливная форсунка

Корпус твёрдотопливных плит изготовляют либо из металлических листов, облицованных изнутри красным кирпичом, либо собирают из унифицированных узлов, представляющих собой сварные каркасы, футерованные перлитными плитками или шамотным легковесным кирпичом. Снаружи боковые поверхности плиты могут быть облицованы окрашенными или эмалированными металлическими листами либо кафелем.

Размер, конструкция и конфигурация топки должны соответствовать виду сжигаемого в ней топлива. Для сжигания сырых дров влажностью свыше 30...35 % позади колосниковой решётки должен находиться глухой кирпичный под, который не нужен при сжигании сухих дров и особенно при сжигании антраци-
