1,43.

Технологическое время на окончание формирования двухгруппного состава с использованием двух путей для накоплении вагонов равно:

18,06 мин.

Технологическое время на окончание формирования многогруппного (сборного) состава при накоплении вагонов на одном пути определяется по формуле:

. (3.12)

Технологическое время на сортировку вагонов для подборки групп вагонов в соответствии с планом формирования и требованиями ПТЭ определяется по формуле:

Т_с = Аg₀ + Бm_ф. (3.13)

Число отцепов в расформировываемом составе определяется по формуле:

, (3.14)

33.

Технологическое время на сортировку вагонов для подборки групп вагонов в соответствии с планом формирования и требованиями ПТЭ равно:

Т_с = 0,4133 + 0,3265 = 34,33 мин.

Технологическое время на сборку вагонов определяется по формуле:

Т_сб = 1,8р + 0,3m_сб. (3.15)

Количество путей, с которых переставляются вагоны, определяется по формуле:

р = k  1. (3.16)

Количество путей, с которых переставляются вагоны при формировании 4-группного состава, равно:

р = 4  1 = 3.

Количество вагонов, переставляемых на путь сборки формируемого состава, определяется по формуле:

. (3.17)

Количество вагонов, переставляемых на путь сборки формируемого 4-группного состава, равно:

49 ваг.

Технологическое время на сборку вагонов при формировании 4-группного состава равно:

Т_сб = 1,83 + 0,349 = 20,1 мин.

Количество путей, с которых переставляются вагоны при формировании 5-группного состава, равно:

р = 5  1 = 4.

Количество вагонов, переставляемых на путь сборки формируемого 5-группного состава, равно:

52 ваг.

Технологическое время на сборку вагонов при формировании 5-группного состава равно:

Т_сб = 1,84 + 0,352 = 22,8 мин.

Технологическое время на осаживание вагонов определяется по формуле:

Т_ос = 0,06m_ф, (3.18)

Т_ос = 0,0665 = 3,9 мин.

Технологическое время на окончание формирования 4-группного состава при накоплении вагонов на одном пути равно:

58,33 мин.

Технологическое время на окончание формирования 5-группного состава при накоплении вагонов на одном пути равно:

61,03 мин.

Технологическое время на окончание формирования углового состава, переставляемого в другую систему, равно технологическому времени на подтягивание вагонов  5,2 мин.

Схема последовательного расположения сортировочного и отправочного парка приведена на рисунке 3.1.

3.3 Определение числа маневровых локомотивов на вытяжках

Число маневровых локомотивов на вытяжках определяется по формуле:

. (3.21)

Расчет величины Т_о.ф. представлен в таблице 3.2.

2,73 ≈ 3.

Таким образом, на вытяжках работают три маневровых локомотива.

3.4 Разработка оперативного плана формирования составов

План формирования составов представлен в таблице 2.3.

В соответствии с планом формирования составов должны быть сформированы и переставлены в парк отправления 5 составов.

3.5 Технология работы сортировочного парка и вытяжек формирования

Модель работы нечетного сортировочного парка и вытяжек формирования приведена на рисунке 3.7.

Время нахождения вагонов в сортировочном парке расчленяется на

ПЛАН ФОРМИРОВАНИЯ

МОДЕЛЬ РАБОТЫ СОРТИРОВОЧНОГО ПАРКА

следующие элементы:

. (3.22)

Простой вагонов под накоплением определяется по формуле:

. (3.23)

Расчет величины t_нак представлен в таблице 3.3.

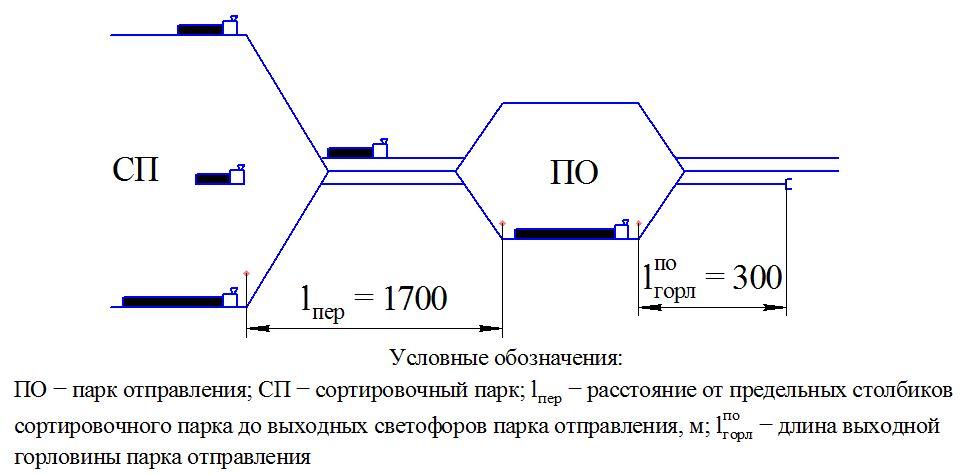

Рисунок 3.1  Схема последовательного расположения сортировочного и отправочного парка

Технологическое время на перестановку состава из сортировочного парка в парк отправления определяется в зависимости от расстояния перестановки, числа вагонов в составе и скорости передвижения и равно 7,96 мин.

Технологическое время возвращения локомотива из парка отправления в сортировочный парк определяется по формуле:

t_в = t₁ + t_пер + t₂, (3.19)

t_в = 0,82 + 0,15 + 4,72 = 5,69 мин.

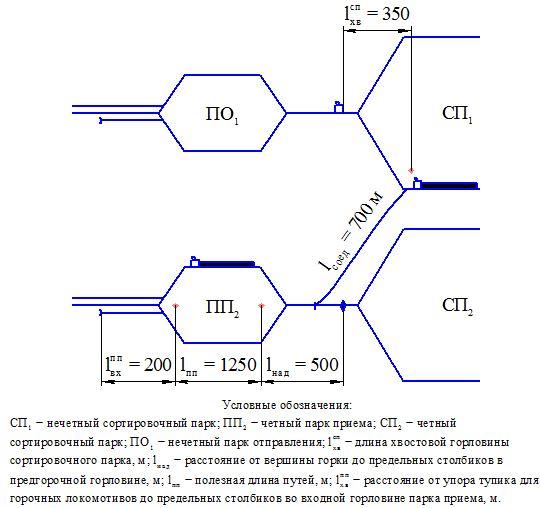

Схема взаимного расположения нечетного сортировочного парка и четного парка приема приведена на рисунке 3.2.

Рисунок 3.2  Схема взаимного расположения нечетного сортировочного парка и четного парка приема

Технологическое время на перестановку угловой передачи определяется в зависимости от длины соединительных путей между системами, расстояния от вершины горки до предельных столбиков в предгорочной горловине и полезной длины путей в парке приема и равно 9,56 мин.

Технологическое время на возвращение локомотива из четного парка приема в нечетный сортировочный парк определяется по формуле:

t_в = t₁ + t_пер + t₂ + t_пер + t₃, (3.20)

t_в = 0,58 + 0,15 + 5,68 + 0,15 + 0,94 = 7,5 мин.

Последовательность и продолжительность операций по формированию и перестановке составов представлена в виде технологических графиков для составов различных категорий на рисунках 3.3, 3.4, 3.5 и 3.6.

ТЕХНОЛОГИЧЕСКИЕ ГРАФИКИ ФОРМИРОВАНИЯ

СОСТАВОВ РАЗЛИЧНЫХ КАТЕГОРИЙ

Простой вагонов под накоплением равен:

147,93 мин = 2,47 ч.

Простой вагонов в ожидании окончания формирования и перестановки в парк отправления, а также среднее время нахождения вагона в процессе окончания формирования определяются по формуле 2.11.

Простой вагонов в ожидании окончания формирования равен:

29,5 мин = 0,49 ч.

Среднее время нахождения вагона в процессе окончания формирования равно:

22 мин = 0,37 ч.

Простой вагонов в ожидании перестановки в парк отправления равен:

0 мин = 0 ч.

Время нахождения вагонов в сортировочном парке равно:

t_СП = 147,93 + 29,5 + 22 + 0 + 7,96 = 207,39 мин = 3,46 ч.

Коэффициент загрузки маневровых локомотивов определяется по формуле 2.16 и равен:

0,5.

3.6 Краткие выводы

В данном разделе разработана модель работы нечетного сортировочного парка и вытяжек формирования.

На вытяжках формирования работают 3 маневровых локомотива. В соответствии с разработанным планом формирования составов должно быть сформировано и переставлено в парк отправления 5 составов.

Фактически в соответствии с моделью работы сортировочного парка и вытяжек формирования с 4:00 до 7:00 было сформировано и переставлено в парк отправления 4 состава.

В результате выполненных расчетов норм времени окончания формирования составов различных категорий получено:

 одногруппный состав  8,44 мин;

 двухгруппный состав  18,06 мин;

 четырехгруппный состав  58,33 мин;

 пятигруппный состав  61,03 мин;

 перестановка состава в парк отправления  7,96 мин;

 возвращение локомотива в сортировочный парк  5,69 мин.
