Лабораторная работа № 11 Гибко-жёсткие платы

Цель работы: приобретение навыков работы по проектированию печатных плат сложной структуры.

Продолжительность работы: 4 часа.

Задание: изучить конструкцию платы из примера САПР Altium Designer 19,

доработать свою плату, включив в неё гибкую часть.

Ожидаемый результат: топология гибко-жёсткой печатной платы.

Защита работы: предъявить на экране компьютера топологию платы, ответить на контрольные вопросы.

Теоретические сведения

Современные технологии позволяют изготавливать такие конструкции печатных плат, в которых одновременно присутствуют слои из разных материалов:

стеклотекстолита, высокочастотных фторопластсодержащих материалов,

полиимидной пленки. Кроме того, в различных частях одной и той же платы может быть разная структура слоёв, правда, с определёнными ограничениями, связанными с технологией изготовления. Благодаря таким новым технологическим возможностям появились гибко-жёсткие (Rigid-Flex) печатные платы (рис.11.1).

Как только такая технология стала относительно дешёвой, она стала быстро вытеснять межплатные соединения, реализуемые в виде разъёмов и жгутов,

поскольку она повысила надёжность работы аппаратуры и упростила процесс сборки изделий. САПР Altium Designer

Рис.11.1. имеет необходимые инструменты для проектирования гибко-жёстких плат. Для этого в специальном окне стек-менеджера создаётся

основной стек многослойной печатной платы, содержащий как жёсткие слои из

102

стеклотекстолита, так и гибкие из полиимида. Как правило, гибкие слои располагают во внутренних слоях, и их может быть несколько. Копируя основной стек и удаляя с него внешние жёсткие слои, можно получить один или несколько стеков для гибкой части платы. Когда стеки созданы, в новом (присутствует в САПР Altium Designer в

версии 19 и в версиях выше) режиме планирования заготовки плата разбивается на области, и каждой области присваивается свой стек. В процессе изготовления платы,

в слоях стеклотекстолита, прилегающих к гибким, фрезеруются канавки на неполную глубину с тем, чтобы при прессовании будущая гибкая часть не приклеилась к прилегающим жёстким слоям. На одном из последних этапов изготовления удаляемые части жёстких слоёв над будущими гибкими фрезеруются по контуру с другой стороны ранее созданных канавок. Поскольку внутри уже есть ранее фрезерованная канавка, то до гибких слоёв фреза не достаёт и не портит их. При проектировании гибко-жёстких плат необходимо учитывать слудующее:

минимальный радиус сгиба платы ограничен и зависит от материалов, из которых она изготавливается;

на гибком участке платы невозможно сделать переходные отверстия между слоями;

крайне нежелательно устанавливать элементы на гибкой части платы;

проводники платы не должны иметь в гибкой части резких поворотов,

началу гибкой части ближе, чем на 1 мм; края монтажных отверстий должны находиться не ближе, чем в 2,50 мм от гибкой части;

гибкая часть платы не покрывается паяльной маской, её покрывают специальным лаком;

на гибкую часть платы не попадает шелкография;

103

проводящий рисунок на гибкой части платы не защищается никаким финишным покрытием;

при изготовлении гибко-жёстких плат не применяется облуживание (покрытие

HAL), как правило, используется иммерсионное золочение (ENIG).

Лабораторное задание

1.Откройте файл BluetoosSentinet.PcbDoc из набора файлов-примеров из поставки пакета САПР Altium Designer 19.

2.Командой Design\Layer Stack Manager откройте окно управления стеком платы. Изучите стек её жёсткой части и найдите его отличия от стека её гибкой части,

обратите внимание на материалы слоёв. Стеки переключаются в верхнем левом окне

Rigid\Flex (кнопка + добавляет новый стек). Перейдите из окна редактирования стека в окно редактирования топологии и определите, в каком слое осуществляется трассировка проводников по гибкому слою.

Последовательно нажимая клавиши 3, 2, 1, просмотрите плату в режимах 3D, 2D

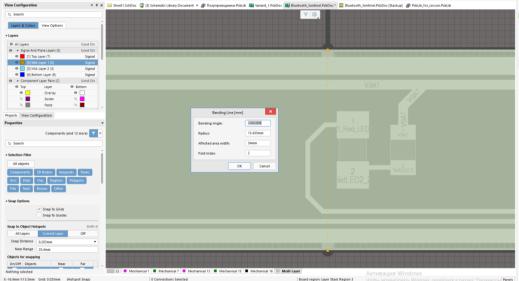

и в режиме планирования областей (рис.11.2). Найдите в режиме планирования областей их границы и линии сгиба, определите параметры сгиба.

Рис.11.2.

104

3. Перейдите в режим 3D, откройте кнопкой Panels в правом нижнем углу экрана панель PCB 3D Movie Editor. Перемещая «движок» в нижней части панели,

посмотрите, как меняется расположение частей гибко-жёсткой платы.

4. Закройте все топологии и панели, загрузите собственный проект платы, разработанной в лабораторных работах № 1 – 10. Внесите в плату изменения таким образом, чтобы один из разъёмов располагался на её участке размером 40 х 20 мм,

соединенном с основной платой гибкой частью (ширина 20 мм и длина 30 мм).

Для этого проделайте следующие операции:

откройте стек-менеджер. Сделайте плату четырёхслойной, добавив внутренние

слои: один полиимидный и два проводящих вокруг него. Для этого, встав на один из слоёв в таблице стека, нажмите правую клавишу мыши и выберите одну из команд:

Insert layer above или Insert layer below;

создайте стек для гибкой части. Для этого в правой верхней части экрана в

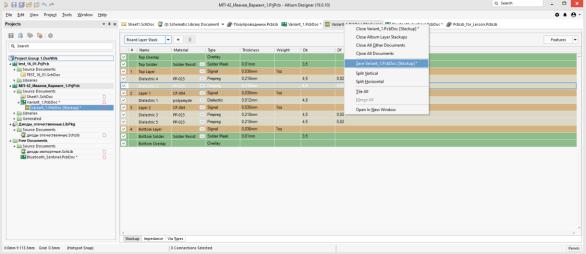

окне Features выберите режим Rigid\Flex после чего в левом верхнем углу появится возможность добавлять стеки (рис.11.3). В стеке гибкой части уберите внешние жёсткие слои, и открыв окно параметров стека, задайте ему уникальное имя и поставьте галочку в окне Is flex;

сохраните изменения стека в проекте платы;

Рис.11.3.
