Материал: Metodicheskie_ukazania_k_Laboratornym_rabotam_ALTIUM_DESIGNER

перейдите в окно редактирования платы, нарисуйте новый контур платы в

слое Mechanical 1. Выделите его и выполните команду Design\Board Shape\Define from selected objects;

перейдите в режим назначения областей (клавиша 1) Используя команду

Design\Define Split line, разделите плату на три области. Если разделители поставлены правильно, они будут синего цвета; красный цвет разделителей означает сигнал об ошибке. Области с гибкой частью присвойте соответствующий стек, для этого щёлкните по её гибкой области и измените её параметры, дав области новое имя и назначив стек из числа существующих;

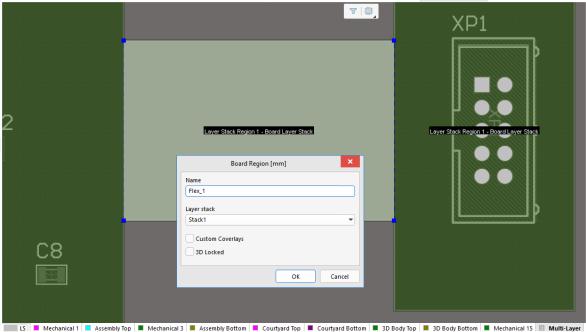

одну из жёстких частей платы (только одну!) зафиксируйте от поворота,

поставив галочку в параметре 3D Locked (рис.11.4). Именно относительно этой части

будут поворачиваться остальные части платы в дальнейшем;

Рис.11.4.

командой Design bending line укажите две линии сгиба платы на расстоянии

10 мм друг от друга и 10 мм от края жёсткой части платы, они должны быть параллельны друг другу и параллельны краю жёсткой части платы; они отобразятся жёлтыми пунктирными линиями;

106

задайте угол поворота 90 и радиус сгиба 5 мм для каждой линии. Открыть окно изменения параметров можно щёлкнув на линию сгиба; в момент перемещения точки привязки линии вид курсора изменяется на большой зелёный крест, в этот момент нажатие клавиши Tab приводит к появлению окна редактирования параметров. Если всё сделано правильно, то вдоль жёлтой линии сгиба появится полоска оранжевого цвета, ширина которой равна участвующей в изгибе части платы;

перейдите в режим 2D отображения платы. Перенесите разъём на вторую жёсткую часть платы и откорректируйте топологию. Для слоёв проводников,

реализуемых на гибкой части платы, задайте правила проектирования: ширина проводника 0,5 мм, минимальный зазор между проводниками – 1 мм;

5. перейдите в режим 3D и посмотрите, как изгибается ваша плата. Для этого нажимите горячую клавишу 5 или запустите команду View\Fold/Unfold. Кроме того,

открыв панель PCB 3D Movie Editor, можно заставить двигаться гибко-жёсткую конструкцию и записать видеоролик этого движения.

6. Сохраните результаты работы на диске и покажите преподавателю, ответьте на контрольные вопросы.

Контрольные вопросы

1.Опишите конструкцию и технологию изготовления гибко-жёстких плат.

2.Что такое стек печатной платы, и как можно управлять стеком в САПР Altium Designer 19?

3.Какие режимы отображения печатной платы вы знаете? Для каких целей они используются?

4.Сколько стеков должно быть у гибко-жёсткой платы? Нарисуйте примерные стеки для двухслойной, многослойной и гибко-жёсткой платы.

5.Как в САПР Altium Designer 19 разделить плату на области? Какие существуют ограничения при создании областей?

6.Как САПР Altium Designer 19 сигнализирует о недопустимой форме разделения областей?

7.Что такое Bending Line? Какие параметры ей присваиваются?

107

8.Зачем нужен параметр 3D Locked, каким объектам он присваивается и с какой целью?

9.Какие правила проектирования надо соблюдать на гибкой части гибко-

жёсткой платы?

10. Какие конструкторские ограничения на жёсткой части платы возникают из-

за того, что плата гибко-жёсткая?

108

Лабораторная работа № 12 Внесение изменений в проект

Цель работы: приобретение навыков внесения изменений в проект на различных этапах работы.

Продолжительность работы: 4 часа.

Задание: внести изменения в схему и топологию платы, проконтролировать отработку изменений на всех этапах проектирования.

Ожидаемый результат: проект, изменённый в соответствии с заданием.

Защита работы: предъявить на экране компьютера топологию платы, ответить на контрольные вопросы.

Теоретические сведения

Типовой процесс проектирования печатной платы в идеальном случае выглядит так: разработка электрической схемы, передача её в топологический редактор,

размещение элементов, проведение трассировки соединений, проведение оптимизации топологии, подготовка управляющих программ, выпуск документации и передача информации на завод для изготовления. Однако на самом деле процесс проектирования редко проходит без изъянов, обязательно возникнет необходимость где-то что-то изменить, убрать или добавить. Причины внесения изменений могут быть разные, например, заказчик может попросить внести в техническое задание некоторые поправки: добавить новую функцию или, наоборот, упростить изделие с целью его удешевления. Это может повлиять на электрическую схему или только на конструкцию платы. Если к моменту появления изменений схема ещё не была передана на трассировку, то особых проблем это не создаёт – нужно просто дорисовать в схеме то, что необходимо, и передать её дальше. Если топология уже существует, то схемные изменения необходимо грамотно передать в топологический редактор, не нанеся большого вреда уже разработанной топологии. Добавляя новые или убирая лишние элементы из схемы, нужно помнить, что такие изменения влекут за собой изменение практически всех конструкторских документов. Если

109

конструкторская документация на плату уже утверждена и передана в архив,

то вносимые новые элементы, получающие позиционные обозначения по порядку,

могут располагаться в любых местах схемы. В случае же первичного утверждения документации позиционные обозначения элементов должны располагаться на листе в

строгом порядке, значит, потребуется реаннотация элементов как на схеме, так и

на топологии и полная переделка перечней элементов и спецификаций.

Частой причиной внесения изменений также является невозможность оптимально осуществить трассировку соединений. Часто в схемах применяются элементы с эквивалентными по функциям выводами или элементы, в которых может быть

несколько абсолютно одинаковых гейтов. Типичный пример – микросхема 2И-НЕ, в

каждом гейте которой два входных вывода абсолютно равнозначны,

а в самой микросхеме расположены четыре одинаковых схемы. Перестановка выводов у таких схем не влияет на их работу, но может облегчить трассировку проводников.

Перестановка цепей на таких выводах называется пинсвоппингом (Pin Swap).

Ещё одна из причин внесения изменений в плату – снятие с производства тех или иных элементов или невозможность их приобретения. Если вместо снятых с производства деталей появляются другие в том же корпусе и с аналогичными параметрами, тогда замена коснётся только некоторых наименований элементов,

иэто повлияет только на часть выпускаемых документов. Однако может смениться

икорпус элемента, и его схема включения, тогда количество корректируемых элементов и, соответственно, количество выпускаемых документов будет другим

Часто после изготовления и включения изделия на печатной плате выясняется,

что оно работает не так, как должно, значит, изменения в схему или топологию необходимо внести по результатам испытаний.

По статистике 90 % ошибок при проектировании плат возникает именно на этапе внесения изменений, поэтому современные САПР печатных плат уделяют огромное внимание автоматизации внесения изменений и контролю проведения этих изменений во всех частях проекта.

При внесении изменений в библиотечный элемент необходимо:

сохранить изменения в библиотеке;

110
