Материал: Фазовые равновесия и структурообразование сплавов на основе алюминия и магния для авиационной промышленности. Жиляков Д.Г., Горожанкина О.В

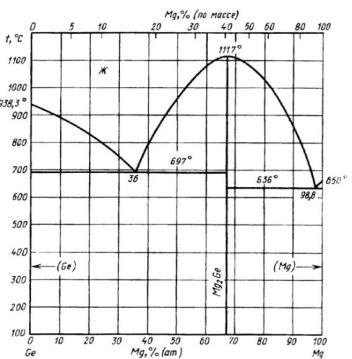

Рис. 32. Диаграмма состояния Ge – Mg [3]

2.5.5. Диаграмма состояния системы серебро – магний

(Ag – Mg)

На рис. 33 приведена диаграмма состояния Ag – Mg. Система характеризуется образованием одного конгру-

энтно плавящегося соединения β'(AgMg) и одного инконгруэнтно плавящегося соединения γ(AgMg3).

На основе Ag и Mg образуются ограниченные твердые растворы.

В пределах области твердого раствора (Ag) имеет место упорядочение с образованием фазы α' (Ag3Mg). Кристаллическая структура фазы α'(Ag3Mg) – упорядоченный твердый рас-

66

твор с ГЦК решеткой. Характер упорядочения близок к упорядочению по типу Au3Cu, но наблюдается также и небольшая тетрагональность.

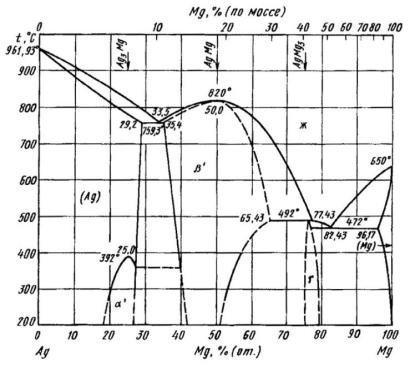

Рис.33. Диаграмма состояния Ag –Mg [3]

При изменении содержания Mg в пределах 20,0 – 28,5 % (ат.) средний параметр решетки фазы а' изменяется на 0,0010 нм, находясь в диапазоне 0,4104 – 0,4114 нм по данным различных авторов. Тетрагональность решетки с/а составляет

1,0060 при 28,5 % (ат.) Mg.

Кристаллическая структура фазы β'(AgMg) – ОЦК типа

(а = 0,32897 - 0,33472 нм).

Кристаллическая структура фазы γ (AgMg3) – гексаго-

нальная типа AsNa3 (а = 0,48842 - 0,49030 нм, с = 0,77868 -

0,78438 нм).

67

2.5.6. Диаграмма состояния системы никель – магний

(Ni – Mg)

Впервые диаграмма состояния Mg – Ni (рис. 34) была построена на основании данных термического анализа.

Определено существование двух соединений Mg2Ni и MgNi2 и сделано предположение, что в области сплавов, содержащих от 55,4 до 70,1 % (ат.) Ni имеется расслоение и соединение MgNi2 образуется в результате взаимодействия двух жидкостей. Для соединения Mg2Ni установлен инконгруэнтный характер плавления при температуре 768 °С.

В системе протекают два нонвариантных превращения эвтектического типа при температурах 512 и 1082 °С и нонвариантное превращение перитектического типа при 768 °С, определено, что соединение MgNi2 плавится конгруэнтно.

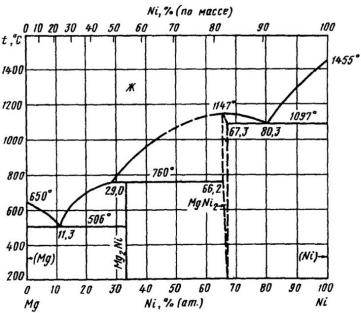

Рис. 34. Диаграмма состояния Mg – Ni [3]

68

Как следует из диаграммы состояния Mg-Ni, соединение Mg2Ni образуется по перитектической реакции при температуре 760 °С, а соединение MgNi2 плавится конгруэнтно при 1147 °С и имеет узкую область гомогенности при содержании

Niот 66,2 до 67,3 % (ат.).

Растворимость Ni в Mg очень мала и составляет при 500 °С менее 0,04 % (ат.). Растворимость Mg в Ni также незначительна и составляет при 1100 °С менее 0,24 % (ат.)

2.5.7. Диаграмма состояния системы кадмий – магний (Cd – Mg)

Изучению диаграммы состояния системы Cd – Mg (рис. 35) посвящено большое число исследований.

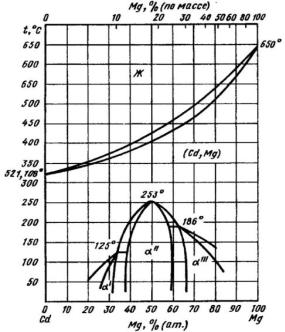

Рис. 35. Диаграмма состояния Cd – Mg [3]

69

Система характеризуется образованием непрерывного ряда твердых растворов.

При температурах ниже линии солидус имеет место упорядочение с образованием трех фаз: α' (MgCd3), α"(MgCd)

иα'"(Mg3Cd).

2.5.8.Диаграмма состояния системы магний –

галлий (Mg – Ga)

На рис. 36 приведена диаграмма состояния Mg – Ga.

В системе образуются пять соединений: Ga2Mg5, GaMg2, GaMgGa2Mg и Ga5Mg2, из которых Ga2Mg5, GaMg и Ga2Mg

плавятся конгруэнтно при 470, 370 и 283 °С соответственно. Все соединения, образующиеся в системе Ga – Mg, име-

ют узкие области гомогенности – менее 0,1 % (ат.).

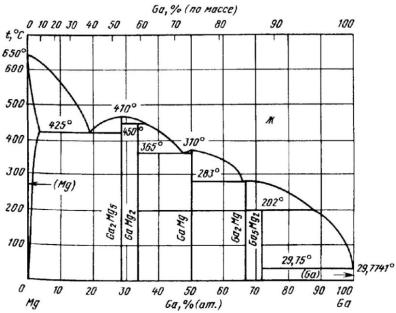

Рис. 36. Диаграмма состояния Ga – Mg [3]

70
