Материал: Фазовые равновесия и структурообразование сплавов на основе алюминия и магния для авиационной промышленности. Жиляков Д.Г., Горожанкина О.В

Окончание табл. 16

* Тб - закалка, обдувка сжатым воздухом. ** Т61 - закалка, вода 90 ± 10 °С

Таблица 17 Режимы термической обработки отечественных деформируе-

мых магниевых сплавов

*) Закалка деформированных полуфабрикатов производится в горячую (90±10 °С) воду или сжатым воздухом

61

В прил. 2 рассмотрены основные особенности и области применения российских и зарубежных магниевых деформируемых сплавов.

2.5.Системы двойных диаграмм

2.5.1.Диаграмма состояния системы магний –

кальций (Mg – Ca)

Исследованию диаграммы состояния Са – Mg посвящено большое число экспериментальных работ. На рис. 29 приведен обобщенный вариант диаграммы состояния Са – Mg.

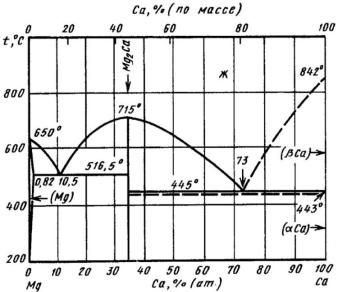

Рис. 29. Диаграмма состояния Mg – Са [3]

В сплавах системы образуется одно конгруэнтноплавящееся при 715 °С соединение Mg2Ca. Это соединение образует две эвтектики: Mg + Mg2Ca и Mg2Ca + β-Са, кристаллизующиеся, соответственно, при температурах 516,5 и 445 °С.

62

Растворимость Са в Mg при эвтектической температуре достигает 0,83 % (ат.). Mg практически не растворяется в Са.

Кристаллическая структура соединения Mg2Ca гексагональная типа MgZn2 (фаза Лавеса) с параметрами а = 0,623

нм, с = 1,012 нм.

2.5.2. Диаграмма состояния системы кобальт – магний

(Co – Mg)

На рис. 30 приведена диаграмма состояния Со – Mg.

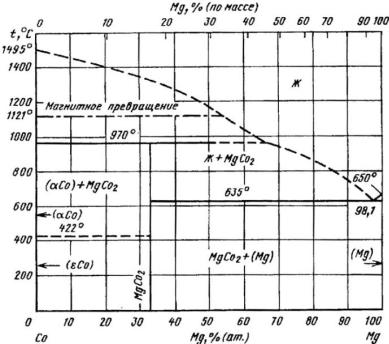

Рис. 30. Диаграмма состояния Со – Mg [3]

В системе образуется одно соединение MgCo2, относящееся к фазам Лавеса. Образование соединения происходит

63

при охлаждении расплава по перитектической реакции при температуре 970 °С. Со стороны Со в системе предполагаются превращения, связанные с полиморфным превращением при температуре 422 °С и переходом от состояния ферромагнетизма к парамагнитному состоянию при температуре 1191 °С.

Со стороны Mg в системе имеет место эвтектическое превращение при температуре 635 °Си содержании 1,9 % (ат.) 4,5 % (по массе) Со.

Результаты измерения параметров кристаллических решеток Mg и Со свидетельствовали об отсутствии существенной растворимости компонентов друг в друге в твердом состоянии. Кристаллическая решетка фазы MgCo2 типа MgNi2 с параметрами а = 0,486 нм, с = 0,792 нм.

2.5.3. Диаграмма состояния системы висмут – магний

(Bi – Mg)

На рис. 31 приведена диаграмма состояния Bi – Mg.

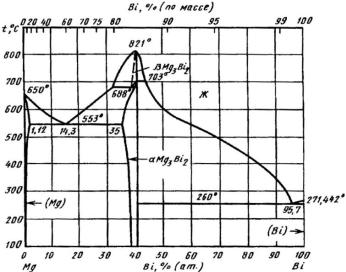

Рис. 31. Диаграмма состояния Bi – Mg [3] 64

Металлы неограниченно растворимы в жидком состоянии. При кристаллизации в системе конгруэнтно образуется соединение Mg3Bi2 при температуре 821 °С – 823 °С.

Соединение Mg3Bi2 претерпевает полиморфное превращение при температуре 703 °С. Область гомогенности Mg3Bi2

~2 % (ат.).

В системе наблюдаются два превращения эвтектического типа: Ж ↔ Mg + Mg3Bi2 при температуре 553 °С и содер-

жании 14,3 % (ат.) Bi (58,9 % (по массе) Bi); Ж ↔ Mg3Bi2 + Bi

при температуре 260 °С и содержании 95,7 % (ат.) Bi (99,5 % (по массе) Bi), а также превращение кататектического типа при температуре 688 °С. Растворимость Mg в Bi незначительна, однако она предполагается равной 8 % (ат.).

2.5.4. Диаграмма состояния системы германий – магний

(Ge – Mg)

На рис. 32 приведена диаграмма состояния Ge – Mg.

В системе образуется одно промежуточное соединение – Mg2Ge, плавящееся конгруэнтно при 1117 °С и образующее эвтектики с исходными элементами.

Эвтектика Ge + Mg2Ge имеет место при температуре 697 °С и содержании 35,7 % (ат.) Mg, другая Эвтектика Mg + Mg2Ge образуется при температуре 636 °С и содержании

1,15 % (ат.) Ge.

Взаимная растворимость компонентов незначительна. Поданным рентгеновского исследования, растворимость Ge в Mg при температуре 602 °С составляет 0,003 % (ат.).

Соединение Mg2Ge имеет кубическую структуру типа CaF2 с параметром решетки по данным различных работ, колеблющимся от 0,6370 до 0,6393 нм.

65
