ствлено в 1 секунду. Оно является одной из важных характеристик триггера, определяющих возможность его использования в устройствах импульсной и вычислительной технике, автоматике и т.д.

3.7.3 Интегральные триггеры

Интегральный триггер может быть выполнен монолитным или реализован на логических элементах (микросхемах).

Интегральные триггеры бывают асинхронными (нетактируемыми) и синхронными (тактируемыми). Аналогично триггеру на дискретных компонентах, интегральный асинхронный триггер имеет лишь информационные входы, сигналы на которых с момента их появления определяют состояние триггера. Синхронный триггер кроме информационных входов имеет синхронизирующий (тактируемый, тактовый) вход. Сигналы на информационных входах воздействуют на такой триггер только при сигнале на синхронизирующем входе.

Асинхронный RS-триггер. На выходе элементов И-НЕ и ИЛИ-НЕ имеются усилители-инверторы. Поэтому на двух таких элементах можно выполнить триггер, если вход одного элемента соединить с выходом другого. Полученный таким образом триггер является асинхронным RS-триггером. Он имеет два входа:

S – установки триггера в 1

R – установки триггера в 0

Асинхронный RS-триггер – простейший интегральный триггер, применяющийся самостоятельно, а также входящий в состав более сложных интегральных триггеров в качестве запоминающей ячейки.

RS-триггер на элементах ИЛИ-НЕ

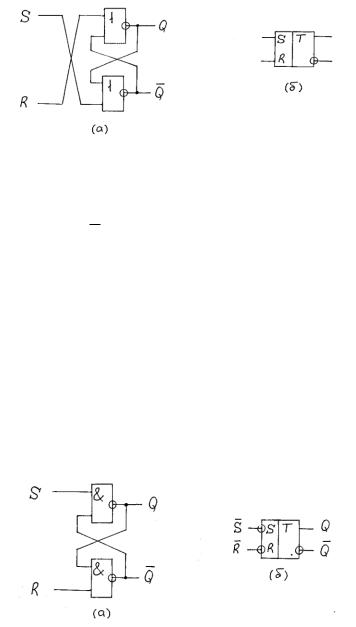

На рис. 3. приведена схема (а) и условное изображение (б) асинхронного RS-триггера со статическими входами S (Set – установка триггера в 1) и R (reSet - обнуление

101

Рис. 3.75

или возврат триггера в исходное состояние).

Выход Q называется прямым выходом, определяющим его

состояние, а выход Q - инверсным.

Переключающим сигналом для рассматриваемого триггера является 1, а так же то, что входы связаны зависимостью, которая отражается переключательной таблицей (рис. 3.76).

S

R

Q











Q

















0

0

состояние триггера не из-





меняется







1

0

1



0



0

1

0



1



1

1

запрещенное состояние





Рис. 3.76







RS-триггер на элементах И-НЕ. Переключающим сиг-

налом для RS-триггера на И-НЕ (рис. 3.77) является 0.

Рис. 3.77

102

Переключательная таблица рассматриваемого триггера имеет вид (рис. 3.78)













Q









S





R



Q





















0



0



запрещенное состояние

0



1



1



0



1



0



0



1



1



1



состояние триггера не из-













меняется



















Рис. 3.78

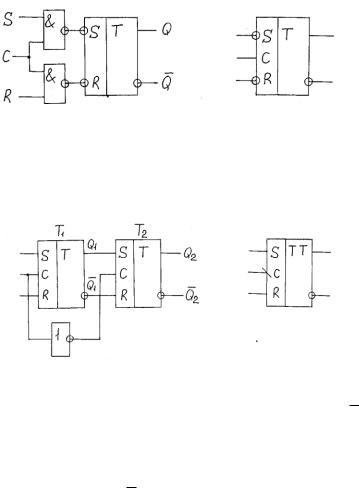

Синхронный RS-триггер (RSC-триггер). Для устранения ложного срабатывания триггера, кроме стационарных информационных входных S- и R-сигналов, подаются синхронизирующие (тактирующие) сигналы на добавочный C-вход, которые способствуют установлению состояний S- и R-входов триггера.

Одноступенчатый RSC-триггер с прямыми входами

При подаче на C-вход RSC-триггера тактирующего сигнала (С=1) состояния S- и R-входов передаются на соответствующие входы RS-триггера, входящего в состав RSC-триггера, переключение которого определяется таблицей, рассмотренной ранее (рис. 3.76). При отсутствии тактирующего сигнала (С=0) информация с R- и S-входов не передается и триггер не переключается.

Одноступенчатый RSC-триггер с инверсными входами

103

Принцип действия данного триггера аналогичен RSCтриггеру с прямыми входами.

Двухступенчатый RSC-триггер (RSC-триггер с динамическим C-входом)

При С=1 первая ступень (триггер T1 ) принимает информацию

с входов S и R, которая определяет состояние выходов Q1 и Q1 , но

при этом вторая ступень (триггер T2 ) не переключается т.к. на его

тактирующий C-вход поступает логический 0 с инвертора.

При С=0 наоборот первая ступень не переключается, а ин-

формация с входов Q1 и Q1 определяет состояние второй ступени T2 , т.к. на его C-вход приходит 1 с инвертора.

Триггер со счетным запуском (Т-триггер). Триггер со счет-

ным запуском должен переключаться каждым импульсом на счетном входе Т (или С).

Для устранения ложных переключений Т-триггера и непредсказуемости его окончательного состояния, используют двухступенчатый RSC-триггер с входами и выходами, соединенными определенным образом (рис. 3.79).

104

Рис. 3.79

С приходом переднего фронта (положительный перепад 0→1) счетного импульса на C-вход первая ступень T1 переключа-

ется (состояния выходов Q1 и Q1 изменяется), но вторая ступень T2 не переключается, т.к. через инвертор на ее C-вход поступает 0.

Через время tи (длительность счетного импульса) на C-вход

ступени T1 приходит задний фронт (отрицательный перепад 1→0) счетного импульса, который не изменяет состояние первой ступени, но переключает вторую ступень T2 , меняя состояние выходов

Q2 и Q 2 . Одновременно с изменением выходов второй ступени меняется состояние входов S и R первой ступени, т.к. S-вход соединен с Q 2 - выходом, а R-вход с Q2 - выходом, что автоматиче-

ски подготавливает триггер к приему следующего счетного импульса.

Триггер задержки (D-триггер). D-триггер имеет один информационный D-вход и тактовый C-вход. он состоит из синхронного RSC-триггера дополненного инвертором (рис. 3.80).

105
