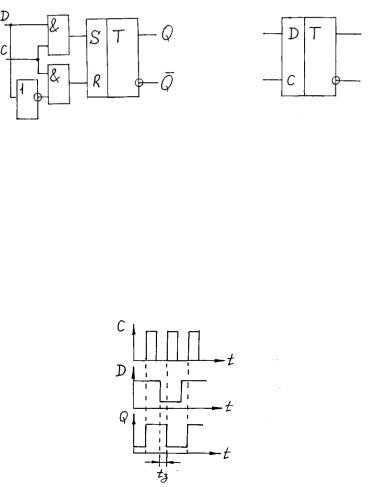

Рис. 3.80

Исходя из временной диаграммы (рис. 3.81) можно сделать вывод, что Q -состояние D-триггера определяется состоянием D-

входа, но повторяет его только с приходом на C-вход тактирующего импульса (С=1). При С=0 состояние D-триггера не меняется даже при изменении информации на D-входе, т.е. триггер меняет со-

стояние с задержкой t з только с приходом сигнала С=1.

Рис. 3.81

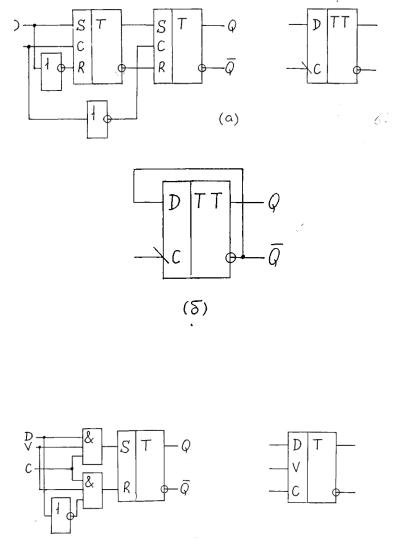

D-триггер можно выполнять двухступенчатым (рис. 3.82 а) и в счетном режиме (рис. 3.82 б).

106

Рис. 3.82

DV-триггер. На рис. 3.83 приведена схема DV-триггера и его условное графическое изображение. Легко понять, что при V=1 он функционирует аналогично D-триггеру.

Рис. 3.83

Если на V-входе установить логический 0, то триггер блокируется: его состояние остается таким, каким оно было до этой установки вне зависимости от смены сигналов на D-входе и поступления синхронизирующих импульсов. Возможность отключать DV-

107

триггер от информационных сигналов расширяет его функциональные возможности по сравнению с D-триггером.

D-триггеры используются в быстродействующих цифровых устройствах, т.к. информация поступает только по одной шине – на D-вход.

JK-триггер. JK-триггер обычно выполняются тактируемыми. Такой JK-триггер имеет информационные входы J и K, которые по своему влиянию аналогичны входам S и R тактируемого RSC- триггера: при J=1, K=0 триггер по тактовому импульсу устанавливается в состояние Q=1; при J=0,K=1 – переключается в состояние Q=0, а при J=K=0 – хранит ранее принятую информацию. Но в отличие от RSC-триггера одновременное присутствие логических 1 на информационных входах не является для JK-триггера запрещенной комбинацией; при J=K=1 триггер работает в счетном режиме, т.е. переключается каждым тактовым импульсом (рис. 3.84)

Рис. 3.84

На базе тактируемого JK-триггера можно реализовать T- триггер (рис. 3.85, а), D-триггер (рис. 3.85, б) и DV-триггер

(рис. 3.85,в)

108

Рис. 3.85

3.8 Счетчики

Счетчик предназначен для счета поступающих на его вход импульсов, в интервале между которыми он должен хранить информацию об их количестве. Поэтому счетчик состоит из запоминающих ячеек – триггеров.

Ячейки счетчика называют его разрядами. Каждый разряд счетчика может находиться в двух состояниях. Число устойчивых состояний, которое может принимать данный счетчик, называют его емкостью, модулем счета или коэффициентом переноса.

Если с каждым входным импульсом зарегистрированное («записанное») в счетчике число в счетчике увеличивается, то такой счетчик называется суммирующим, если же оно уменьшается, то вычитающим. Счетчик, работающий как на сложение, так и на вычитание, называется реверсивным.

Счетчик, у которого под воздействием входного импульса состояния переключающихся разрядов изменяются последовательно друг за другом, называют счетчиком с последовательным переносом, а когда переключение происходит одновременно – счетчиком с параллельным переносом. счетчики могут выполняться на счетных триггерах (Т-триггерах), которые можно строить на основе RSC-, D- и JK-триггеров. Причем Т-триггер является сумматором по mod 2. Действительно, если Т-триггер был установлен в 0, то с приходом синхроимпульса он устанавливается в 1. Этот факт запишется так: 0+1=1. Если Т-триггер был установлен в 1, то с приходом синхроимпульса он устанавливается в 0, т.е. 1+1=0.

Число Т-триггеров, входящих в состав счетчика и используемых непосредственно для подсчета и хранения числа импульсов, представляет разрядность счетчика. Разрядность определяет число

109

N установочных состояний счетчика. В зависимости от N счетчики делятся на двоичные (для них N=2n, где n-разрядность счетчика) и с произвольным коэффициентом переноса (или пересчета) (N≠2n). Наибольшее распространение получили двоичные и десятичные (N=10) счетчики.

3.8.1 Счетчики с последовательным переносом

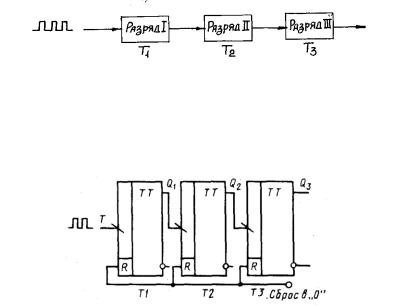

Счетчики с последовательным переносом (или асинхронные счетчики) имеют следующую структуру (рис. 3.86).

Рис. 3.86

Суммирующие счетчики. Рассмотрим принцип действия трехразрядного счетчика на основе двухступенчатых Т-триггеров с динамическим С-входом (рис. 3.87), работающего в режиме суммирования счетных Т-импульсов.

Рис. 3.87

Полное представление о состояниях счетчика в зависимости от числа пришедших на Т-вход импульсов дают временные диаграммы (рис. 3.88), где изображены последовательность входных импульсов (на входе Т), а также состояния триггеров – первого (Q1), второго (Q2) и третьего (Q3). Фронты импульсов на диаграммах показаны идеальными; потенциал, соответствующий логическому 0, считается равным нолю; переключающие потенциалы для наглядности помечены крестиками.

110
