13.3. Внезапное сужение русла

Внезапное сужение русла (рис. 13.2) всегда вызывает меньшую потерю энергии, чем внезапное расширение с таким же соотношением площадей. В этом случае потеря обусловлена, во-первых, трением потока при входе в узкую трубу и, во-вторых, потерями на вихреобразование. Последние вызываются тем, что поток не обтекает входной угол, а срывается с него и сужается; кольцевое же пространство вокруг суженной части потока заполняется завихренной жидкостью.

Рис. 13.2. Внезапное сужение трубы

В процессе дальнейшего расширения потока происходит потеря напора, определяемая формулой Борда (13.6). Следовательно, полная потеря напора будет составлять

, (13.9)

где - коэффициент потерь, обусловленный трением потока при входе в узкую трубу и зависящий от S₁/S₂ и Re;

- скорость потока в суженном месте;

_суж. - коэффициент сопротивления внезапного сужения, зависящий от степени сужения.

Для практических расчетов можно пользоваться полуэмпирической формулой И.Е. Идельчика

, (13.10)

где n = S₁/S₂ - степень сужения.

Из формулы (13.10) следует, что в том частном случае, когда можно считать S₂/S₁ = 0, т.е. при выходе трубы из резервуара достаточно больших размеров и при отсутствии закругления входного угла, коэффициент сопротивления составит

.

Закруглением входного угла (входной кромки) можно значительно уменьшить потерю напора при входе в трубу.

13.4. Местные сопротивления при ламинарном течении

При ламинарном режиме, во-первых, местные сопротивления обычно играют малую роль по сравнению с сопротивлением трения и, во-вторых, закон сопротивления является более сложным и исследован в меньшей степени, чем при турбулентном течении.

Если при турбулентном течении местные потери напора можно считать пропорциональными скорости (расходу) во второй степени, а коэффициенты потерь определяются в основном формой местного сопротивления и практически не зависят от Re, то при ламинарном течении потерю напора следует рассматривать как сумму

, (13.11)

где - потеря напора, обусловленная непосредственным действием сил трения (вязкости) в данном местном сопротивлении и пропорциональная вязкости жидкости и скорости в первой степени;

- потеря, связанная с отрывом потока и вихреобразованием в самом местном сопротивлении или за ним и пропорциональная скорости во второй степени.

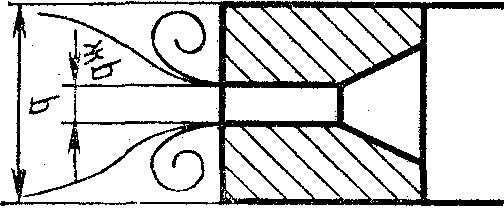

Так, при течении жидкости через жиклер (рис. 13.3) слева от плоскости расширения возникает потеря напора на трение, а справа - на вихреобразование.

Рис. 13.3. Схема жиклера

Учитывая закон сопротивления при ламинарном течении с поправкой на начальный участок, выражение (13.11) можно представить в виде

, (13.12)

где А и В - безразмерные константы, зависящие в основном от формы местного сопротивления.

После деления уравнения (13.12) на скоростной напор получим общее выражение для коэффициента местного сопротивления при ламинарном течении в трубопроводе:

. (13.13)

Соотношение между первым и вторым членами в формулах (13.12) и (13.13) зависит от формы местного сопротивления и числа Re. В местных сопротивлениях, где имеется узкий канал, длина которого значительно превышает его поперечный размер, с плавными очертаниями входа и выхода, а числа Re малы, потеря напора определяется в основном трением, и закон сопротивления близок к линейному. Второй член в формулах (13.12) и (13.13) в этом случае равен нулю или очень мал по сравнению с первым.

Если в местном сопротивлении трение сведено к минимуму, например, благодаря острой кромке, и имеются отрывы потока и вихреобразование, а числа Re достаточно велики, то потери напора пропорциональны скорости (и расходу) приблизительно во второй степени.

При широком диапазоне изменения числа Re в местном сопротивлении возможны как линейный (при малых Re), переходный (при средних Re), так и квадратичный (при больших Re) законы сопротивления.

Так при внезапном расширении русла при малых Re (Re < 9) коэффициент потерь слабо зависит от соотношения площадей и в основном определяется числом Re по формуле вида . При 9 < Re < 3500 коэффициент потерь зависит как от числа Re, так и от соотношения площадей. При Re > 3500 вполне справедлива теорема Борда.

Иногда вместо двучленной формы выражения местных гидравлических потерь применяют степенной одночлен:

, (13.14)

где k - размерная величина;

m - показатель степени, зависящий от формы местного сопротивления и Re и изменяющийся в пределах от 1 до 2.

Для местных сопротивлений и Re, при которых закон сопротивления близок к линейному, часто применяют выражение местных гидравлических потерь через эквивалентные длины l_экв трубопровода, т.е. фактическую длину l_фак трубопровода увеличивают на длину, эквивалентную по своему сопротивлению местным сопротивлениям. Таким образом,

; (13.15)

. (13.16)

Численные значения эквивалентных длин (отнесенных к диаметру трубопровода) для различных местных сопротивлений обычно находят опытным путем.

14. Лекция №14

14.1. Истечение жидкости через отверстие в тонкой стенке при постоянном напоре

Истечение жидкости из резервуаров, баков, котлов через отверстия и насадки (короткие трубки разной формы) характерно тем, что в процессе истечения запас потенциальной энергии, которым обладает жидкость в резервуаре, превращается с большими или меньшими потерями в кинетическую энергию свободной струи или капель. Основным вопросом, который интересует в данном случае, является определение скорости истечения и расхода жидкости для различных форм отверстий и насадков.

Рассмотрим большой резервуар с жидкостью под давлением р₀, имеющий малое круглое отверстие в стенке на достаточно большой глубине Н₀ от свободной поверхности (рис. 14.1). Через это отверстие жидкость вытекает в воздушное (газовое) пространство с давлением р₁.

Рис. 14.1. Истечение из резервуара через малое отверстие

Пусть отверстие имеет форму, показанную на рис. 14.2, а, т.е. выполнено в виде сверления в тонкой стенке без обработки входной кромки или имеет форму, показанную на рис. 14.2, б, т.е. выполнено в толстой стенке, но с заострением входной кромки с внешней стороны.

Рис. 14.2. Истечение через круглое отверстие

Условия истечения жидкости в этих двух случаях будут совершенно одинаковыми: частицы жидкости приближаются к отверстию из всего прилежащего объема, двигаясь ускоренно по различным плавным траекториям (рис. 14.2, а). Струя отрывается от стенки у кромки отверстия и затем несколько сжимается. Цилиндрическую форму струя принимает на расстоянии, равном примерно одному диаметру отверстия. Сжатие струи обусловлено необходимостью плавного перехода от различных направлений движения жидкости в резервуаре, в том числе от радиального движения по стенке, к осевому движению в струе.

Так как размер отверстия предполагается малым по сравнение с напором Н₀ и размерами резервуара, и следовательно, его боковые стенки и свободная поверхность жидкости не влияют на приток жидкости к отверстию, то наблюдается совершенное сжатие струи, т.е. наибольшее сжатие в отличие от несовершенного сжатия. Степень сжатия оценивается коэффициентом сжатия ε, равным отношению площади сжатого поперечного сечения струи к площади отверстия

. (14.1)

Запишем уравнение Д. Бернулли для движения жидкости от свободной поверхности в резервуаре (сечение 0-0 на рис. 14.1), где давление р₀, а скорость можно считать равной нулю, до одного из сечений струи (сечение 1-1) в той ее части, где она уже приняла цилиндрическую форму, а давление в ней, следовательно, сделалось равным давлению р₁ окружающей среды. В результате будем иметь:

, (14.2)

где - коэффициент сопротивления отверстия.

Вводя расчетный напор , получаем

, (14.3)

отсюда скорость истечения

, (14.4)

где - коэффициент скорости.

В случае идеальной жидкости ξ = 0, α = 1, следовательно, φ = 1 и скорость истечения идеальной жидкости

. (14.5)

Из рассмотрения формулы (14.4) можно заключить, что коэффициент скорости φ есть отношение действительной скорости истечения к скорости истечения идеальной жидкости

. (14.6)

Действительная скорость истечения v всегда несколько меньше идеальной из-за сопротивления, следовательно, коэффициент скорости всегда меньше единицы.

Распределение скоростей по сечению струи является равномерным лишь в средней части сечения (в ядре струи), наружный же слой жидкости несколько заторможен из-за трения о стенку (рис. 14.2, б). Как показывают опыты, скорость в ядре струи практически равна идеальной, поэтому введенный коэффициент скорости φ следует рассматривать как коэффициент средней скорости. Если истечение происходит в атмосферу, то давление по всему сечению цилиндрической струи равно атмосферному.

Подсчитаем расход жидкости как произведение действительной скорости истечения на фактическую площадь сечения струи, а затем, используя соотношения (14.1) и (14.4), получим

. (14.7)

Произведение коэффициентов ε и φ принято обозначать буквой μ и называть коэффициентом расхода, т.е.

. (14.8)

Тогда формулу (14.7) можно окончательно записать так

, (14.9)

где - расчетная разность давлений, под действием которой происходит истечение.

При помощи выражения (14.9) решается основная задача - определяется расход. Трудность использования этого выражения заключается в достаточно точной оценке коэффициента расхода μ. Из уравнения (14.9) следует, что

. (14.10)
