РАЗДЕЛ VI. ГИГИЕНА ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ

фициенты для помещений разного назначения (не менее 1:8; 2) их конструк­ ция должна обеспечивать свободный доступ наружного воздуха для провет­ ривания; 3) иметь теплозащитные свойства в соответствии с климатическими условиями; 4) быть в меру звукопроходимыми.

Наилучшим типом окон являются окна-пакеты, в которых двойные или тройные стекла вмонтированы в раму, открывающуюся поворотом вокруг цент­ ральной вертикальной или горизонтальной оси. При плотной подгонке к раме такое устройство имеет хорошие тепло- и звукоизоляционные свойства, идеаль­ но обеспечивает быстрое проветривание и поддержание чистоты стекол.

Высоту окон нужно выбирать наибольшую для улучшения условий естест­ венного освещения. При определении максимальной высоты окна необходи­ мо учитывать, что высота от уровня пола до подоконника должна составлять 0,7—0,9 м, а расстояние от потолка до верхнего края окна — 0,15—0,3 м. Раз­ ница между высотой помещения и этими размерами определяет высоту окна. Ширина окон колеблется от 1 до 2,5 м. Для жилых помещений достаточно од­ ного окна. Исследования показали, что оборудование двух окон и более в ком­ нате на одной стене создает зоны затемнения, уменьшает впечатление уюта. Поэтому оконный простенок не должен превышать двойной ширины окна.

Для сообщения между этажами оборудуют лестничные клетки. Основны­ ми элементами лестницы являются марши, которые состоят из ступенек и пло­ щадок. Они имеют большое санитарно-гигиеническое значение. Их назначе­ ние — максимально уменьшить работу мышц человека и одновременно осла­ бить нагрузку на сердце и органы дыхания. Это и обусловливает требования

ких оборудованию. Между этажами должно быть не менее двух маршей.

Вмарше обычно оборудуют не менее 3 ступенек и не более 18 (желатель­ но 15). Высота их — не менее 15 см и не более 17 см. Ширина ступенек — от 27 см до 31 см. В основе этих расчетов лежит эмпирическое положение, что для удобного поднимания ступеньками важно, чтобы двойная высота (а) + ши­ рина (в) ступеньки приблизительно равнялись нормальному шагу человека (65 см), т. е.: 2а + в = 60—65 см.

Площадки для лестниц должны иметь ширину, равную ширине марша, т. е. не меньше 1,05 м в секционных домах и не меньше 1,2 м в домах коридор­ ного типа. Согласно санитарно-гигиеническим требованиям, наклон ступенек должен быть более пологим при сохранении обычной средней длины шага взрослого человека (для двухэтажных жилых зданий — не более 1:1,5, для трех­ этажных и более — до 1:1,75).

В соответствии с санитарным законодательством, лестничные клетки мож­ но оборудовать приборамы отопления, мусоропроводами, электрическими щит­ ками и почтовыми ящиками при условии, что нормативная ширина проходов на лестничной клетке и маршах не уменьшается.

Лестничные клетки должны иметь естественное освещение — сквозь окна в наружных стенах каждого этажа.

Лестничные клетки проветривают посредством окон, площадь открывания которых на каждом этаже должна быть не менее 1,2 м2.

638

СПОСОБЫ ОБЕСПЕЧЕНИЯ ОПТИМАЛЬНЫХ УСЛОВИЙ ПРОЖИВАНИЯ

Отопление. Улучшения микроклиматических условий в жилых помеще­ ниях в холодное время года достигают путем оборудования систем отопления. Различают местное (печное) и центральное отопление. Система отопления, при которой в отапливаемом помещении тепло генерируется и используется, называется местной. При центральных системах нагревается теплоноситель за пределами отапливаемых помещений, затем по трубам подается в нагреватель­ ные приборы (вода, пар) или по каналам (воздух) — непосредственно в поме­ щение.

Независимо от того, какая система отопления используется, она должна отвечать таким требованиям: а) равномерно нагревать воздух помещения в до­ пустимых пределах; б) не быть источником загрязнения воздуха помещений; в) иметь возможность для автоматического централизованного или индивиду­ ального регулирования степени нагревания; в) быть простой в эксплуатации; г) быть пожаробезопасной; д) отвечать эстетическим требованиям.

Как свидетельствует летопись Российской академии наук, в России нача­ ли строить кирпичные печи в 1736 г. Со временем они появились в Германии, Франции и других странах Европы.

В современных условиях, кроме печного отопления, используют электри­ ческое или газовое. Для этого газ и электроэнергию транспортируют по тру­ бам или проводам, т.е. предусматривают дополнительные элементы системы (электропровода и газопроводы).

Системы местного отопления имеют следующие недостатки: неравномер­ ность температуры воздуха в помещениях в течение суток; наличие в отапли­ ваемом помещении отрицательной радиации (главным образом, от наружных стен и окон); относительно высокая температура на отдельных участках по­ верхности нагревательных приборов (печей, электронагревателей и др.), что обусловливает пригорание пыли и ухудшение состава воздуха в помещениях; загрязнение помещений (если отапливают дровами, торфом или углем) топли­ вом, пеплом, дымом и др.; сложности по регулированию теплоотдачи нагре­ вательных поверхностей; опасность пожаров, выделения вредных газов. Пыль не пригорает, если температура поверхности отопительных приборов не пре­ вышает 70—80 °С.

Системы центрального отопления содержат три основных элемента: гене­ ратор тепла, теплопроводы с теплоносителем (для транспортирования его от места получения до отапливаемого помещения) и нагревательные приборы (для передачи тепла помещению). Эти системы появились в начале XIX в. Они имеют ряд существенных преимуществ: обеспечение в помещениях равномер­ ного теплового режима; отсутствие загрязнения продуктами горения и топ­ ливом, удобное и надежное управление. Системы отопления в зависимости от теплоносителя делят на водяные, пароводяные, воздушные и др. Самые распро­ страненные центральные водяные системы отопления (рис. 114), так как тем­ пература теплоносителя — воды, циркулирующей в этих системах, не превы­ шает величины, регламентированной строительными нормами. Это дает воз­ можность избежать перегревания поверхности нагревательных приборов. Они могут быть двух- и однотрубными, с верхней или нижней разводкой. Однотруб-

639

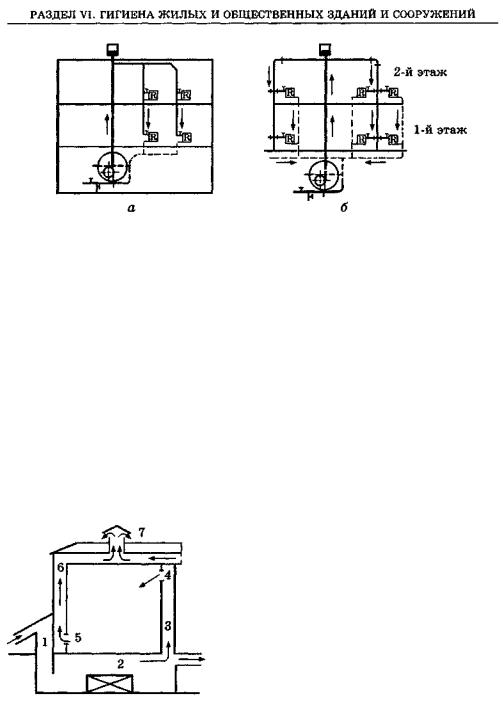

Рис. 114. Центральное водяное отопление (схема): а — однотрубное; б — двухтрубное; R — радиаторы

ные системы применяют в многоквартирных домах, так как они экономически выгодные (меньшие затраты металла), простые для монтажа, имеют более вы­ сокую гидравлическую и тепловую стойкость. К недостаткам этой системы от­ носится то, что невозможно индивидуально (поквартирно) вычислить затраты тепла, что актуально в современных условиях.

Используют также комбинированные системы — пароводяные и т. п., где первичным теплоносителем, поступающим в центральный тепловой пункт дома, является горячая вода (температура до 150 °С) или пар низкого или вы­ сокого давления, а вторичным — вода, направляемая в нагревательные при­ боры.

Системы центрального отопления, где вторичным теплоносителем, посту­ пающим в нагревательные приборы, служит пар низкого или среднего давле­ ния, в жилых и общественных зданиях почти не применяют из-за высокой тем­ пературы на поверхности нагревательных приборов и трудностями ее регу­

лирования.

Рис. 115. Схема воздушного отопления:

1 — приемник воздуха; 2 — камера;

3 — воздухопровод; 4, 5 — решетки;

6 — вытяжной канал; 7 — вытяжная шахта

Наряду с водяным и паровым, исполь­ зуют воздушное отопление, где теплоноси­ телем является нагретый в калориферах и увлажненный наружный воздух. На рис. 115 приведена схема воздушного отопления. Свежий наружный воздух через приемник поступает в камеру, где нагревается до не­ обходимой температуры, и по каналу через решетки подается в помещение. После охлаж­ дения до температуры помещения отрабо­ танный воздух через решетки вытяжным ка­ налом выбрасывается в атмосферу.

Воздух поступает в верхнюю зону отап­ ливаемых помещений по сети каналов и од­ новременно с функцией теплоносителя вы-

640

СПОСОБЫ ОБЕСПЕЧЕНИЯ ОПТИМАЛЬНЫХ УСЛОВИЙ ПРОЖИВАНИЯ



Т А Б Л И Ц А 121

Системы отопления жилых и общественных зданий





Здания и помещения

Системы отопления, отопительные приборы,

теплоноситель и его предельная температура







Жилые, общественные и адми­

Водяное с радиаторами и конвекторами, при температуре теп­

нистративно-бытовые здания,

лоносителя для систем: 95 °С—двухтрубные и 105 °С — одно­

кроме указанных ниже

трубные. Водяное с вмонтированными в перекрытия и пол наг­



ревательными элементами. Воздушное. Местное (квартирное)



водяное с радиаторами или конвекторами при температуре теп­



лоносителя 95 °С. Электрическое или газовое с температурой



на теплоотдающей поверхности 95 °С

Больницы и стационары (кроме

Водяное с радиаторами и панелями при температуре теплоно­

психиатрических и наркологи­

сителя 85 °С. Водяное с встроенными в перекрытия и пол на­

ческих)

гревательными элементами

Лечебно-профилактические за­

Водяное с радиаторами и панелями при температуре теплоно­

ведения (кроме стационаров).

сителя 95 °С. Водяное с вмонтированными в перекрытия и пол

Больницы психиатрические и

нагревательными элементами и стояками. Электрическое с тем­

наркологические

пературой на теплоотдающей поверхности 95 °С

Спортивные сооружения

Воздушное. Водяное с радиаторами, конвекторами и гладкими



трубами при температуре теплоносителя 150 °С. Водяное с



вмонтированными в перекрытия и пол нагревательными эле­



ментами. Электрическое или газовое с температурой на тепло-



отдающей поверхности 150 °С

Бани, прачечные и душевые па­

Водяное с радиаторами и гладкими трубами при температуре

вильоны

теплоносителя: 95 °С—для бань и душевых павильонов, 150 °С —



для прачечных. Воздушное. Водяное с вмонтированными в пе­



рекрытия и пол нагревательными элементами

Культурно-зрелищные и ресто­

Водяное с радиаторами и конвекторами при температуре теп­

раны

лоносителя 115 °С. Воздушное. Электрическое с температурой



на теплоотдающей поверхности 115 °С





Примечание. В индивидуальных жилых домах, а также одноэтажных общественных помещениях, расположенных в сельской местности, разрешено оборудовать печное отопление.

полняет функцию вентиляционного приточного воздуха. Такую систему отоп­ ления часто объединяют с системой кондиционирования. Во время выбора систем отопления разных зданий нужно исходить из рекомендаций, приведен­ ных в табл. 121.

Основным условием передачи тепла (теплообмена), как известно, являет­ ся разница температур отдельных элементов среды, принимающих участие в теплообмене. При этом может наблюдаться: а) переход тепла от поверхности, имеющей сверхвысокую температуру, к поверхности менее нагретой (тепло­ проводность, кондукция); б) излучение тепловых лучей нагретой поверхнос­ тью (радиация); в) передача тепла движением (перемещением) нагретого воз­ духа (конвекция).

По способу теплоотдачи различают конвективные и радиационные (лучис­ тые) нагревательные приборы, а отсюда — и системы отопления. Однако в чистом виде отдельные типы системы отопления практически не встречаются.

641



В каждом из них преобладает определен­



ный способ теплоотдачи. В конвективной



системе доминирует (70—80%) конвекти­



вное, т. е. переданное посредством конвек­



ции, тепло, и, наоборот, при радиацион­



ном — лучистое.



Примерами нагревательных приборов



конвективного типа служат радиатор и кон­



вектор, которые применяют для водяного и



парового отопления (рис. 116). Поскольку



нагревательные приборы размещают внут­



ри отапливаемых помещений, к их конст­



рукции предъявляют ряд архитектурных,



эстетических и санитарно-гигиенических



требований. Внешний вид этих приборов



должен гармонировать с интерьером по­

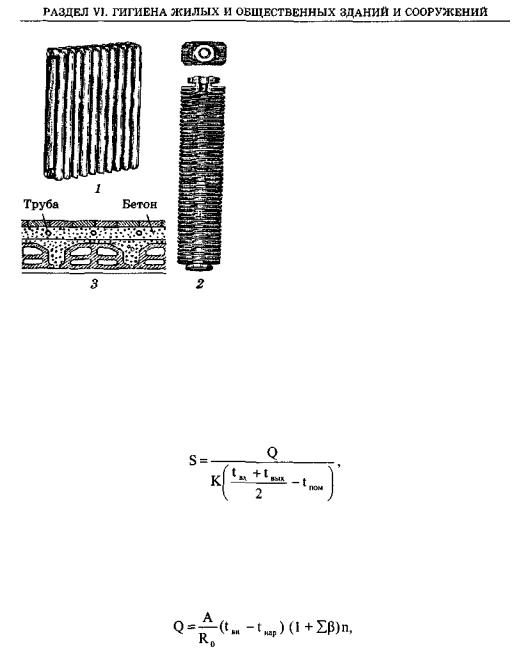

Рис. 116. Отопительные приборы

мещения, должна быть обеспечена види­

(схема):

мость всего прибора и пространства за ним.

/ — радиатор; 2 — конвектор; 3 — отопи­

Конструкция и отделка нагревательного

тельная панель

прибора не должны усложнять их очистку





и дезинфекции. Кроме того, они должны

иметь достаточную нагревательную поверхность, чтобы обеспечить нормиро­ ванную температуру в помещении.

При центральном отоплении площадь поверхности нагревательных при­ боров рассчитывают по формуле:

где Q — общие теплопотери помещения (Вт); К — теплоотдача теплоносителя в разных типах отопительных приборов (Вт/м • град; по справочнику); t„x — тем­ пература теплоносителя при входе в радиатор; tBblx — то же самое на выходе из радиатора; tn0M — температура воздуха в помещении.

Для определения теплопотерь помещения (Q) используют следующую фор­ мулу:

где А — площадь ограждающих конструкций (м2); RQ — сопротивление тепло­ передачи конструкций (м2трад/Вт; определяют соответственно СНиП П-3-79**); tBH — расчетная температура воздуха в помещении (°С); хнар — расчетная тем­ пература наружного воздуха для наиболее холодной пятидневки года (СНиП 2.04.05-91 ); Iß — дополнительные затраты тепла (в долях от основных затрат). Для наружных стен, дверей и окон, обращенных на север, восток, северо-вос­ ток и северо-запад, принимают в размере 0,1, на юго-восток и запад — в разме-

642
