хлорита кальция) в дозах 150 и 50 мг/л соответственно. В этом случае на коагу­ ляцию не влияет щелочность воды:

а) с хлорной известью —

A12(S04)3 + 6СаОС12 + 6Н2 0 ->

-> 2А1(ОН)3 + 3CaS04 + ЗСаС12 + 6HOCI; б) с ДТСГК —

A12(S04)3 + ЗСа(ОС1)2 • 2Са(ОН)2 + 2Н2 0 -> ->2А1(ОН)3 + 3CaS04 + 2Са(ОС1)2 + 2НОС1.

Обычно коагуляция происходит по реакции алюминия сульфата с гидро­ карбонатами воды, которых должно быть не менее 2 мг-экв/л. В других слу­ чаях воду необходимо подщелачивать.

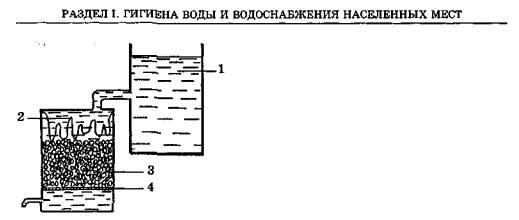

Через 15 мин после обработки приведенными выше реактивами отстоян­ ную воду фильтруют через ТУФ. В очищенной воде определяют остаточный хлор и органолептические свойства.

Водопроводная сеть и сооружения на ней. Водопроводная сеть (рас­ пределительная система водопровода) представляет собой подземную систему труб, по которым вода под давлением (не менее 2,5—4 атм при пятиэтажной застройке), создаваемым насосной станцией II подъема, подается в населен­ ный пункт и разводится на его территории. Она состоит из основных водово­ дов, по которым вода с водопроводной станции поступает в населенный пункт, и разветвленной сети труб, по которым вода подводится к водонапорным резервуарам, внешним водозаборным сооружениям (уличным колонкам, по­ жарным гидрантам), жилым и общественным зданиям. При этом основной во­ довод разветвляется на несколько магистральных, которые в свою очередь раз­ ветвляются на уличные, дворовые и домовые. Последние соединяются с систе­ мой труб внутреннего водопровода жилых и общественных зданий.

186

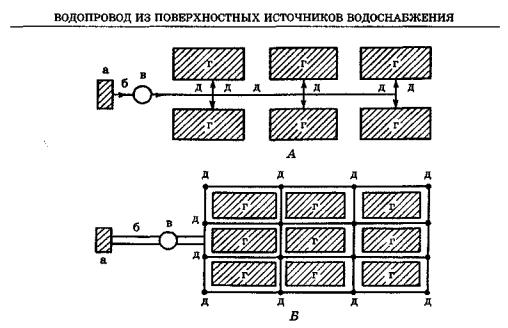

Рис. 28. Схема водопроводной сети:

А — тупиковая схема; Б — кольцевая схема; а — насосная станция; б — водопровод; в — водона­ порная башня; г — заселенные кварталы; д — разводящая сеть

По конфигурации водопроводная сеть может быть: 1) кольцевой; 2) тупи­ ковой; 3) смешанной (рис. 28). Тупиковая сеть состоит из отдельных глухих линий, в которые вода поступает с одной стороны. При повреждении такой се­ ти на каком-либо участке прекращается подача воды всем потребителям, кото­ рые подключены к линии, расположенной за точкой повреждения в направле­ нии движения воды. В тупиковых концах распределительной сети вода может застаиваться, может появляться осадок, который служит благоприятной сре­ дой для размножения микроорганизмов. Тупиковую водопроводную сеть как исключение оборудуют на небольших поселковых и сельских водопроводах.

Наилучшей с гигиенической точки зрения является замкнутая водопро­ водная сеть, которая состоит из системы смежных замкнутых контуров, или колец. Повреждение на каком-либо участке не приводит к прекращению пода­ чи воды, так как она может поступать по другим линиям.

Распределительная система водопровода должна обеспечить бесперебой­ ную подачу воды во все точки ее потребления и предотвратить загрязнение во­ ды на всем пути ее поступления от главных водопроводных сооружений до по­ требителей. Для этого водопроводная сеть должна быть водонепроницаемой. Загрязнение воды в водопроводной сети при централизованном водоснабже­ нии вызывают: нарушение герметичности водопроводных труб, значительное снижение давления в водопроводной сети, что приводит к подсасыванию за­ грязнения в негерметичных участках, и наличие источника загрязнения вбли­ зи участка нарушения герметичности водопроводных труб. Объединять сети хозяйственно-питьевого водопровода с сетями, подающими непитьевую во­ ду (технический водопровод), недопустимо.

187

Водопроводные трубы изготавливают из чугуна, стали, железобетона, пластмасс и т. п. Трубы из полимерных материалов, а также внутренние анти­ коррозийные покрытия используют только после их гигиенической оценки и получения разрешения Министерства здравоохранения. Стальные трубы при­ меняют на участках с внутренним давлением свыше 1,5 МПа, при пересечении

сжелезнодорожными путями, автомобильными дорогами, поверхностными водоемами (реки), в местах пересечения хозяйственно-питьевого водопровода

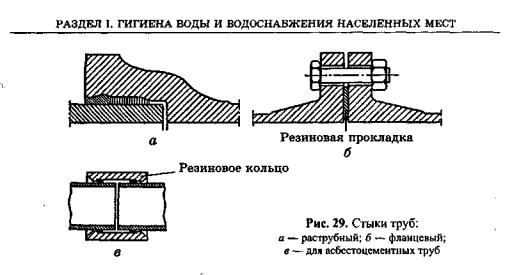

сканализацией. Они нуждаются в защите наружной и внутренней поверхнос­ тей от коррозии. Диаметр труб хозяйственно-питьевого водопровода в город­ ских населенных пунктах должен быть не менее 100 мм, в сельских — более 75 мм. Герметичного соединения отдельных отрезков труб длиной 5—10 м до­ стигают с помощью фланцев, раструбов или муфт (рис. 29). Фланцевые соеди­ нения применяют лишь при открытом (на поверхности земли) прокладывании труб, где они доступны для внешнего осмотра и проверки герметичности.

Прокладыванию водопроводных линий хозяйственно-питьевого водоснаб­ жения должна предшествовать санитарная оценка территории не менее чем на 40 м в обе стороны при расположении водопровода на незастроенной терри­ тории и на 10—15 м — на застроенной. Почва, по которой будет проложена трасса водопровода, должна быть незагрязненной. Трассу не следует прокла­ дывать по болотам, свалкам, кладбищам, скотомогильникам, то есть там, где почва загрязнена. Вдоль водопроводов необходимо организовать санитарно-за- щитную полосу (см. с. 129, 130).

Водопроводные трубы должны быть проложены на 0,5 м ниже уровня рас­ пространения в почве нулевой температуры (уровня замерзания почвы). При этом в зависимости от климатического района глубина заложения труб колеб­ лется от 3,5 до 1,5 м. В южных регионах для предотвращения перегревания во­ ды в летнее время глубина прокладывания водопроводных труб должна быть такой, чтобы слой почвы над трубой был толщиной не менее 0,5 м.

Водопроводные линии нужно прокладывать на 0,5 м выше канализацион­ ных. Если водопроводные трубы прокладываются на одном уровне с парал-

188

ВОДОПРОВОД ИЗ ПОВЕРХНОСТНЫХ ИСТОЧНИКОВ ВОДОСНАБЖЕНИЯ

лельно проложенными канализационными линиями, расстояние между ни­ ми должно составлять не менее 1,5 м при диаметре водопроводных труб до 200 мм и не менее 3 м — при диаметре свыше 200 мм. При этом необходи­ мо использовать металлические трубы. Металлические водопроводные трубы применяют также в местах их пересечения с канализационными линиями. При этом водопроводные трубы следует прокладывать на 0,5 м выше канализа­ ционных. Как исключение в местах пересечения водопроводные трубы можно располагать ниже канализационных. При этом разрешают использовать толь­ ко стальные водопроводные трубы, дополнительно защитив их специальным металлическим кожухом длиной не менее 5 м в обе стороны от пересечения в глинистых грунтах и не менее 10 м — в грунтах с высокой фильтрационной способностью (например, песчаных). Канализационные трубы на указанном участке должны быть чугунными.

На водоводах и линиях водопроводной сети устанавливают: поворотные затворы (засовы) для выделения ремонтных участков; вантузы — для выпус­ ка воздуха во время работы трубопроводов; клапаны — для выпуска и впуска воздуха при освобождении трубопроводов от воды на время ремонта и после­ дующего заполнения; выпуски — для сбрасывания воды при опорожнении трубопроводов; регуляторы давления, клапаны для защиты от гидравлических ударов, если неожиданно потребуется отключить или включить насосы и т. п. Длина ремонтных участков при прокладывании водопроводов в одну линию не должна превышать 3 км, в две линии и более — 5 км.

Запорную, регулировочную и охранную арматуру устанавливают в смот­ ровых водопроводных колодцах. Смотровые колодцы также оборудуют во всех местах стыков основных, магистральных и уличных водопроводов. Колодцы — это размещенные под землей водонепроницаемые железобетонные шахты. Для спуска в смотровой колодец предусмотрен люк с герметично закрытой крыш­ кой, которую утепляют в холодный период года; в стену вмонтированы чугун­ ные или стальные скобы. Опасность загрязнения воды в водопроводной сети через смотровые колодцы возникает при заполнении шахты водой. Это может произойти в результате поступления воды через негерметичные стенки и дно, ливневых вод через негерметично закрытую крышку или воды из водопровод­ ной сети через негерметичные стыки труб и арматуры. Во время снижения дав­ ления в сети вода, которая собралась в смотровом колодце, может подсасывать­ ся в трубы.

Водонапорные (запасные) резервуары предназначены для создания запа­ са воды, который компенсирует возможное несоответствие между подачей во­ ды и ее потреблением в отдельные часы суток. Наполняют резервуары преиму­ щественно ночью, а днем в часы интенсивного водопользования вода из них поступает в сеть, нормализуя давление.

Устанавливают водонапорные резервуары в наиболее высокой точке релье­ фа на башнях, возвышающихся над наиболее высокими зданиями населен­ ного пункта (рис. 30). Территорию вокруг водонапорных башен ограждают. Резервуары должны быть водонепроницаемы, из железа или железобетона. Для очистки, ремонта и обеззараживания внутренней поверхности резервуара

189

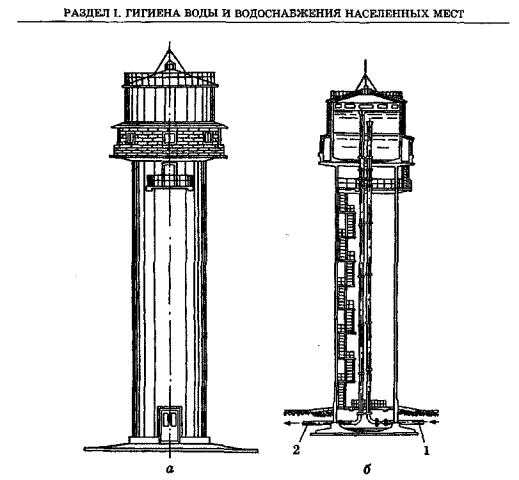

Рис. 30. Водонапорная башня:

а — внешний вид; б — разрез: I — подающе-разводящая труба; 2 — переливная труба

предусмотрены люки с плотно закрытыми и запломбированными крышками. Для воздухообмена резервуаров оборудуют вентиляционные отверстия, за­ крытые сетками и защищенные от атмосферных осадков. На трубах, подаю­ щих и отводящих воду, устанавливают краны для отбора проб воды с целью контроля ее качества до и после резервуара. Водонапорные резервуары нужда­ ются в периодической (1—2 раза в год) дезинфекции.

На больших водопроводах запасные резервуары — резервуары чистой во­ ды — оборудуют под землей. Из них воду подают в водопроводную сеть насо­ сными станциями III подъема.

Водоразборные колонки. Население берет воду из водораспределитель­ ной системы или через домовые вводы и краны внутридомовой водопровод­ ной сети, или через наружные водоразборные сооружения — колонки.

Уличные водоразборные колонки являются наиболее уязвимыми элемен­ тами водопровода. Известно немало случаев эпидемических вспышек инфек­ ционных болезней, которые получили название эпидемии "одной колонки"
