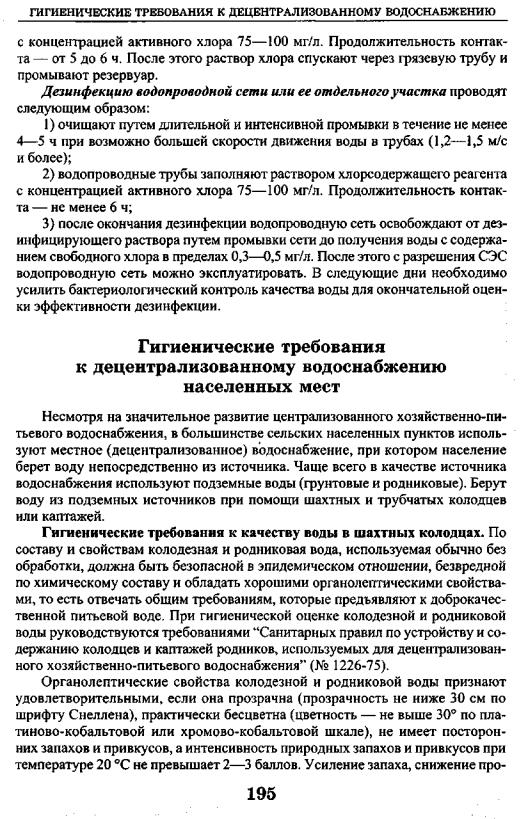

ВОДОПРОВОД ИЗ ПОВЕРХНОСТНЫХ ИСТОЧНИКОВ ВОДОСНАБЖЕНИЯ

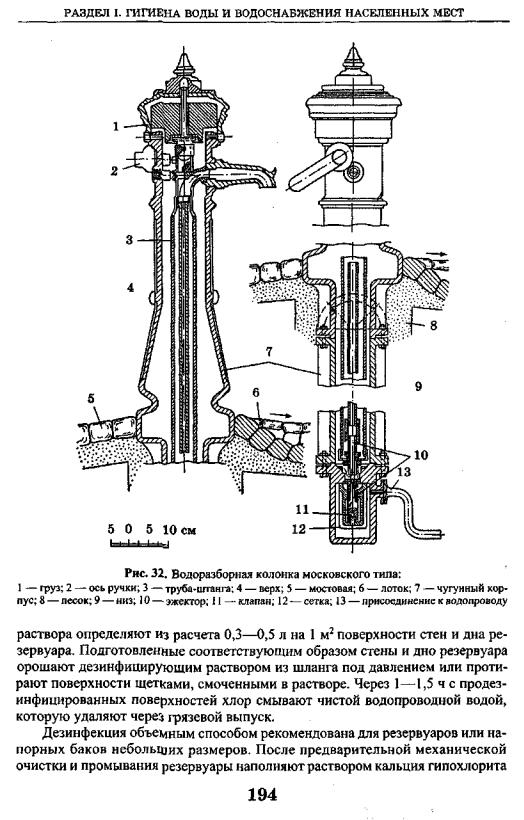

Существуют разные конструкции колонок, но наиболее распространенные — системы Черкунова и московского типа. Устанавливают их в районах застрой­ ки без ввода труб централизованного хозяйственно-питьевого водопровода в сооружения. При этом радиус обслуживания колонки должен быть не более 100 м. В последнее время в городах при централизованном водоснабжении с забором воды из поверхностных водоемов колонки широко применяют для ор­ ганизации бюветного артезианского водоснабжения1.

Водоразборная колонка системы Черкунова (рис. 31) состоит из назем­ ной и подземной частей. Подземная часть (смотровой колодец) имеет вид шахты с водонепроницаемыми железобетонными стенками и дном. Там размещены эжектор (его устанавливают на пути движения воды из водопроводной магист­ рали во внутреннюю водяную трубку колонки) и сливной бачок с воздушной трубкой. В железобетонном перекрытии шахты расположен герметично закры­ тый люк. Наземная часть колонки имеет выводную трубку и ручку, которая штангой соединена с клапаном, расположенным перед эжектором на выходе воды из водопроводной магистрали. Вокруг колонки в радиусе 1,5—2 м обору­ дуют отмостку с наклоном от колонки, под выводной трубой — лоток для от­ ведения воды, пролившейся во время пользования.

При нажатии ручки открывается клапан, и вода из водопроводной магист­ рали под давлением поднимается по водяной трубе и выливается через вывод­ ную трубу колонки. Когда ручку отпускают, клапан закрывается. Поскольку вода, оставшаяся в водяной трубе, в холодный период года замерзает и разры­ вает трубу, то предусмотрен ее слив в металлический бачок на дне смотрового колодца. При этом воздух из бачка через воздушную трубку поступает в шах­ ту. При повторном нажатии ручки и открывании клапана вода, выходя под да­ влением через суженное отверстие водопроводной магистрали в водяную тру­ бу, приводит в действие эжектор. Эффект эжекции (подсасывания), который возникает в первые секунды после открытия клапана и длится недолго, подса­ сывает воду из бачка в водяную трубку. Бачок через воздушную трубу запол­ няется воздухом из шахты. Таким образом, первые порции воды, поступающие из колонки сразу после нажатия ручки, являются смесью воды из водопровод­ ной сети и сливного бачка. Вследствие подсасывания воды из бачка давление в эжекторе выравнивается, эффект эжекции исчезает, после чего к потребителю поступает вода исключительно из водопроводной сети. Когда ручку отпуска­ ют, бачок снова наполняется водой из водяной трубки колонки.

Реальная угроза загрязнения воды в колонке может возникнуть в том слу­ чае, если шахта колонки заполнится водой. Пути поступления воды в шах­ ту могут быть различными. Так, атмосферные осадки и поверхностный сток

Бюветное водоснабжение осуществляется за счет локального водопровода. Его элемен­ тами являются: 1) подземный межпластовый (желательно, артезианский) источник I класса по ГОСТу 2761-84; 2) артезианская скважина; 3) подземная насосная станция с погружным центро­ бежным насосом; 4) напорный водовод; 5) бювет с водоразборными колонками (преимущест­ венно московского типа). Бюветное артезианское водоснабжение широко распространено в Кие­ ве, где централизованное водоснабжение осуществляется за счет Днепровского и Деснянского речных и артезианского водопроводов.

191

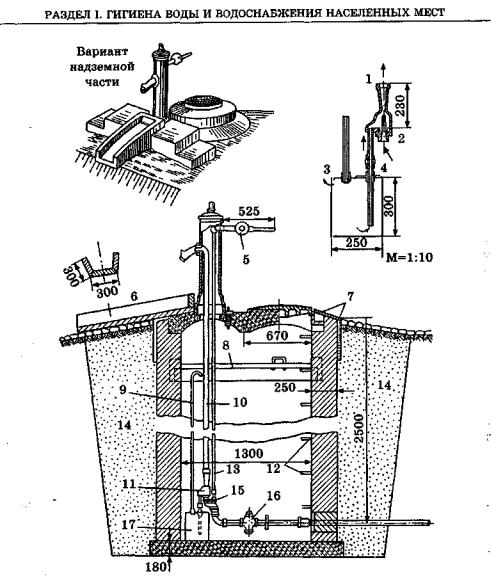

Рис. 31. Водоразборная колонка системы Черкунова:

1 — деталь эжектора и бачка; 2 — инжектор; 3 — муфта; 4 — суженный конец водопроводной трубы; 5 — противовес; 6 — лоток; 7 — штукатурка; 8 — настил из досок; 9 — воздушная трубка; 10 — водя­ ная труба; 11 —эжектор; 12 — скобы; 13 — штанга; 14 — песок; 15 — клапан (38 мм); 16 — запорный кран; 17 — бачок

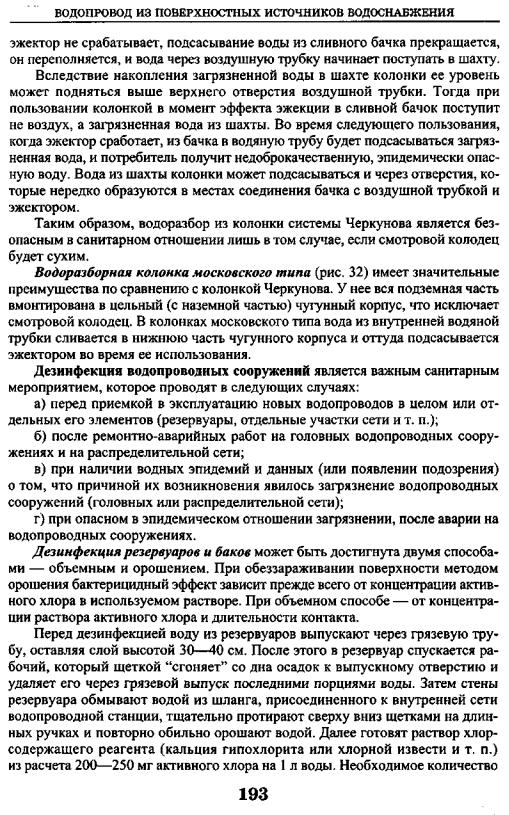

могут проникать в смотровой колодец через неплотное перекрытие или негер­ метичный люк. При нарушении целости железобетонных стенок и дна шахты вода может поступить из почвы (почвенная влага, которая образуется при фи­ льтрации атмосферных и талых вод), особенно при высоком уровне стояния грунтовых вод. Шахта может быть залита водой, поступившей из водопровод­ ной сети. Это происходит при снижении давления в сети ниже 1 атм. При этом
