ОЧИСТКА СТОЧНЫХ ВОД

Тогда площадь земельного участка под песковые площадки будет составлять

432: 3 = 144 м2, или 0,0144 га.

Излишек воды с Песковых площадок при помощи специально оборудован­

ного дренажа отводится в канализационный коллектор перед песколовкой, то есть возвращается на очистные сооружения канализации.

Окончательная механическая очистка. Отстойники предназначены для окончательной механической очистки сточных вод путем их освобождения от взвешенных веществ, которые при снижении скорости движения воды под действием силы тяжести выпадают в осадок. Их можно применять как само­ стоятельные сооружения, когда по санитарным условиям достаточно удалить из сточных вод лишь механические примеси. Если местными условиями пре­ дусмотрена биологическая очистка сточных вод, то отстойники обязатель­ но предшествуют сооружениям для биологической очистки. Кроме того, при использовании для биологической очистки определенных сооружений (на­ пример, аэротенков) возникает необходимость в отстаивании воды после них. Поэтому в зависимости от назначения отстойники разделяют на первичные, устраиваемые перед сооружениями биологической очистки, и вторичные — после них.

По конструктивным особенностям и направлению движения воды отстой­ ники делятся на горизонтальные, вертикальные к радиальные. К отстойникам условно можно отнести и осветлители, в которых одновременно с отстаива­ нием сточные воды фильтруются через слой взвешенных веществ.

По условиям очистки отстойники разделяют на две группы: 1) без сбражи­ вания осадка (горизонтальные, вертикальные, радиальные, имеющие сборнораспределительное вращательное оборудование; 2) со сбраживанием осадка (двухъярусные, осветлители-перегниватели, септики, септики-дегельминти- заторы). Отстойники без сбраживания осадка применяют преимущественно в большой канализации при значительных объемах сточных вод образуемых в населенном пункте. В этом случае для дальнейшего обезвреживания осадка, после отстойников, необходимо устраивать специальные сооружения — метантенки. В метантенках происходит анаэробное сбраживание осадка. Отстойни­ ки со сбраживанием осадка применяют в малой канализации, когда необходи­ мо обработать незначительные объемы сточных вод. При этом соответственно образуются незначительные количества осадка. В этих случаях в одном соору­ жении объединяют два процесса — отстаивание сточных вод и сбраживание осадка. Осуществляя санитарную экспертизу проекта канализации населенно­ го пункта, следует помнить, что тип отстойника (горизонтальный, вертикаль­ ный, радиальный, двухъярусный, септик и др.) выбирают с учетом технологи­ ческой схемы очистки сточных вод и обработки осадка, которые предусмотрены проектом. Важно учитывать также мощность очистных сооружений, очеред­ ность их строительства, геологические условия, уровень залегания грунтовых вод, размеры и конфигурацию земельного участка, выделенного под очистные сооружения канализации и др.

Оценивая количество эксплуатируемых или проектируемых единиц, сле­ дует помнить, что технологической схемой очистки сточных вод должно

251

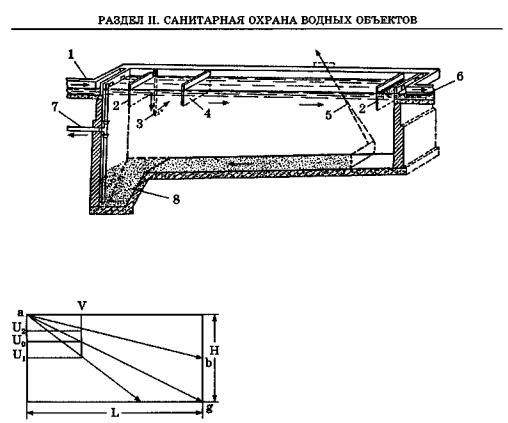

Рис. 38. Схема горизонтального отстойника:

1 — трубопровод для притока сточной воды; 2, 4 — порог для образования равномерного потока; 3 — труба для удаления жира и пены в жировой колодец; 5 — скребок для сгребания ила, осевшего на дно; 6 — выход осветленной воды; 7 — труба для удаления излишка воды; 8 — карман для ила

глубиной 4 м с соотношением ширины к длине не менее 1 : 4. Отстойник имеет несколько отделений (два и более). Сточная вода по каналу подводится к тор­ цевой стенке отстойника. Там она при помощи поперечного водосливного лот­ ка равномерно распределяется по всей его ширине.

Движется сточная жидкость почти горизонтально — вдоль отстойника (рис. 38, 39). С противоположной стороны сооружения предусмотрено нали­ чие аналогичного сливного лотка для сбора осветленной воды. Осадок сточ­ ных вод в отстойнике собирается в приямок с помощью механических илоскребков. Последние имеет разную конструкцию.

Рассчитывая горизонтальные отстойники, определяют размеры проточной (рабочей) и иловой частей. Наивысшую скорость движения воды в отстойни­ ке (v) принимают за 10 мм/с. Расчетную продолжительность (t0TCT) отстаивания сточной воды в отстойнике определяют в зависимости от необходимой эффек­ тивности осветления (Э, %) по табл. 17. Для небольших очистных канализаци­ онных станций при максимальном расходе сточной воды (qmax) она должна со­ ставлять от 0,5 до 1,5 ч. Эффективность осветления (Э, %) определяют в за­ висимости от допустимой концентрации взвешенных веществ в очищенных сточных водах (m, мг/дм3), с которой они могут быть отведены в конкретный

252

ОЧИСТКА СТОЧНЫХ ВОД

водоем, и начальной концентрации взвешенных веществ в сточных водах, ко­ торые подлежат очистке (а, мг/дм3). Ее определяют по формуле:

Расчет отстойника осуществляют таким образом:

1) объем рабочей части отстойника (W, м3) — по формуле:

"~ Чтах ' ^OTCTJ

где qmax — максимальный расход сточной воды (м3/с); t0TCT — расчетная продо­ лжительность отстаивания сточной воды (с);

2) площадь сечения (S, м2) — по формуле:

S = qmax : v,

где qmax — максимальный расход сточной воды (м3/с); v — скорость рабочего потока (м/с);

3) длину отстойника (L, м) — по формуле: L = W:S;

4) ширину одного отделения отстойника (В, м) — по формуле: В = S • (п • Н),

где H — расчетная глубина отстойника (1,5—4 м); п — количество отделений. Соотношение между длиной отстойника и его шириной должно быть в пре­

делах 8:12.

Допустим, скорость (и0) оседания взвешенных веществ определенной ве­ личины постоянная, а скорость движения воды в отстойнике во всех точках его сечения также одинакова, тогда согласно подобию треугольников, образуемых скоростью горизонтального движения воды (v) в отстойнике и скорости (и0) выпадения веществ под действием силы тяжести (рис. 39), длину отстойника можно определить по формуле:

L = H • (v : Uo).

253

РАЗДЕЛ П. САНИТАРНАЯ ОХРАНА ВОДНЫХ ОБЪЕКТОВ

Горизонтальные отстойники можно вычислить также по нагрузке сточной воды на единицу площади водного зеркала отстойника (м3/м2), исходя из того, что на 1 м2 площади нагрузка должна составлять 1—3 м3 в 1 ч. Например, про­ водим расчет площади (s) горизонтального отстойника очистной канализаци­ онной станции для населенного пункта на 60 000 жителей с водоотведением 200 л/сут, или 0,2 м3/сут. Максимальный расход сточной жидкости в этом случае составляет 0,2 х 60 000 = 12 000 м3/сут, или 12 000 : 24 = 500 м3/ч. Тогда площадь водного зеркала горизонтального отстойника для отстаивания сточной воды в течение 1 ч будет составлять 500 : 3 = 167 м2. При продолжительности отстаива­ ния 0,5 ч эта площадь может быть уменьшена до 85 м2. При продолжительности отстаивания 1,5 ч площадь должна составлять 250 м2. Объем рабочей камеры от­ стойника при продолжительности отстаивания в течение 1 ч будет составлять W = 500 х 1 - 500 м3; глубина отстойника H = W : S = 500 : 167 = 3 м.

Кроме размеров проточной части отстойника (L, Н, В), в пределах которой оседают взвешенные вещества, следует также определить объем иловой каме­ ры отстойника. Количество осадка, который выпадает в первичных отстойни­ ках, составляет 0,8 л/сут на 1 человека. Влажность осадка зависит от способа его удаления. При самотечном удалении она составляет 95%, механизированном — 93%. Для городских сточных вод количество осадка (м3), которое выпадет в сут­ ки в отстойнике, может быть определено по формуле: WOCJ^ = 0,8 • N/1000, где N — количество жителей. Тогда для населенного пункта на 60 000 жителей объ­ ем иловой части отстойника (WocaA) будет составлять 0,8 х 60 000/1000 = 48 м3.

Горизонтальные отстойники предусматривают на станциях мощностью выше 15 000 м3 сточной воды в сутки. Их преимущество в том, что они обеспе­ чивают высокий эффект осветления (до 50%) и стабильность в работе. Кро­ ме того, сравнительно небольшая глубина (до 4 м) дает возможность приме­ нять горизонтальные отстойники на территориях с высоким уровнем залега­ ния грунтовых вод. Недостатки горизонтальных отстойников — сложности в устройстве и незначительная надежность скребкового механизма для соби­ рания осадка.

Вертикальные отстойники представляют собой круглые или квадрат­ ные в плане резервуары с конусным или пирамидальным дном. Имеют диа­ метр до 10 м. Сточная вода в сооружение поступает по лотку к центральной трубе. Достигнув отражательного щита, поток сточной воды меняет направле­ ние с нисходящего на горизонтальный, а затем на вертикальный восходящий. Во время вертикального восходящего потока происходит оседание взвешенных веществ. В осадок выпадают взвешенные вещества, имеющие большую гидрав­ лическую характеристику, чем скорость восходящего потока сточной воды. Частицы с гидравлической характеристикой, отвечающей восходящей скорос­ ти сточной воды, находясь во взвешенном состоянии, агломерируются с дру­ гими. При этом их гидравлическая характеристика возрастает и они также со временем оседают. Частицы с меньшей гидравлической характеристикой, чем скорость восходящего потока, выносятся из отстойника.

Вертикальные отстойники применяют чаще всего на станциях мощностью до 20 00 м3/сут; иногда — до 50 00 м3/сут.

254

ОЧИСТКА СТОЧНЫХ ВОД

Недостатком вертикальных отстойников является то, что при значитель­ ной их глубине (7—9 м) и ограниченном диаметре строительная стоимость со­ оружений высокая.

Радиальные отстойники являются разновидностью горизонтальных. Это круглые неглубокие резервуары диаметром от 18 до 54 м. Например, первич­ ные и вторичные радиальные отстойники на Бортничской станции аэрации г. Киева имеют диаметр 40 м. Радиальные отстойники предусматривают на очистных канализационных станциях мощностью свыше 20 00 м3/сут. Компо­ нуют сооружения обычно в блоки из четырех отстойников. Сточная вода в ра­ диальном отстойнике движется от центра к периферии. Она подается в соору­ жение по центральной трубе. Осветленная вода сливается в круговой желоб, откуда отводится по трубам или лоткам. Удаляется осветленная сточная вода с отстойника внизу или вверху.

Осадок, выпавший на дно отстойника, собирается к центру сооружения скребками, укрепленными на ферме, которая постоянно движется по моно­ рельсу, установленному по периметру сооружения, и попадает в иловый прия­ мок в центре отстойника. Из илового приямка осадок под давлением сточной воды высотой 1,5 м удаляется по трубам к иловому колодцу или всасывается при помощи плунжерных насосов.

Радиальные отстойники можно рассчитывать, как и горизонтальные, по ги­ дравлической нагрузке, равной 1,5—3,5 м3 сточной воды в 1 ч на 1 м2 поверх­ ности сооружения. Продолжительность отстаивания в зависимости от способа биологической очистки колеблется от 0,5 до 1,5 ч. Влажность выгружаемого осадка, равная 95% при самотечном удалении и 93% — при удалении насосами.

Недостатком радиальных отстойников является то, что при поступлении в них в течение суток сточной воды различной плотности (в зависимости от ее температуры, концентрации взвешенных веществ и пр.) образуются вихревые течения как по глубине, так и на поверхности сооружения, что ухудшает усло­ вия отстаивания.

Остаточные количества взвешенных веществ в сточной воде, которые от­ водятся из первичных отстойников на сооружения биологической очистки, не должны превышать 150 мг/л. Нарушение этих условий может привести к по­ вышению продолжительности аэрации сточной воды и затрат воздуха в аэротенках, либо к заиливанию биологических фильтров.

На практике расчетная эффективность первичных отстойников не превы­ шает 60%, а эффектективность осветления в них сточной воды составляет обыч­ но 30—50%. Повысить эффективность работы первичных отстойников можно за счет устройства перед ними преаэраторов, благодаря которым их эффектив­ ность возрастет на 5—8%. В преаэраторах сточная вода продувается воздухом, вследствие чего происходит флокуляция коллоидных частиц, что способству­ ет их более плотному оседанию в отстойниках. Однако во время движения сто­ чной воды из преаэратора до отстойника часть хлопьев разрушается.

Кроме того, можно использовать вертикальные отстойники со встроенны­ ми преаэраторами — биокоагуляторами. В них, кроме воздуха, подается актив­ ный ил или биопленка из вторичных отстойников. Этот процесс называется
