Профильно-проецирующей плоскостью называется плоскость, перпен-

дикулярная только профильной плоскости проекций. У такой плоскости профильные проекции точек, прямых и плоских фигур, лежащих в этой плоскости, располагаются на профильном следе плоскости. Горизонтальный след α1 перпендикулярен оси ОY, фронтальный след α2 перпендикулярен оси ОZ, а профильный след α3 расположен под некоторым углом к осям Y и Z.

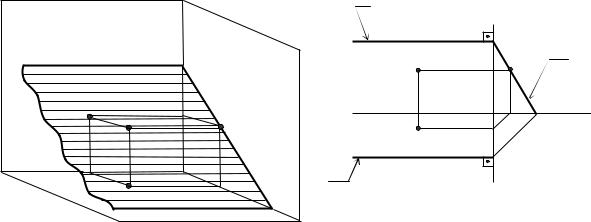

На рис. 50 представлено наглядное изображение профильнопроецирующей плоскости. Справа на рис. 51 представлен комплексный чертеж (эпюр) с указанием следов.

1.3.2.Плоскости, перпендикулярные двум плоскостям проекций

ипараллельные третьей (плоскости уровня)

Основное свойство проецирующей плоскости заключается в том, что любая линия или плоская фигура, принадлежащая этой плоскости, проецируется на плоскость проекций, которой она (эта плоскость) перпендикулярна, в виде прямой, совпадающей со следом плоскости.

Горизонтальная плоскость – это плоскость, параллельная π1, перпендикулярная фронтальной π2 и профильной π3 плоскостям проекций, или это плос- кость горизонтального уровня. При этом горизонтальная проекция принадлежащей плоскости любой плоской фигуры представляет собой истинную величину этой фигуры. У такой плоскости точки, прямые и плоские фигуры, лежащие в этой плоскости, имеют фронтальную проекцию на следе α2, а профильную – на α3. Фронтальный и профильный следы перпендикулярны оси Z.

Название "горизонтальная плоскость" определяется по главному призна-

26

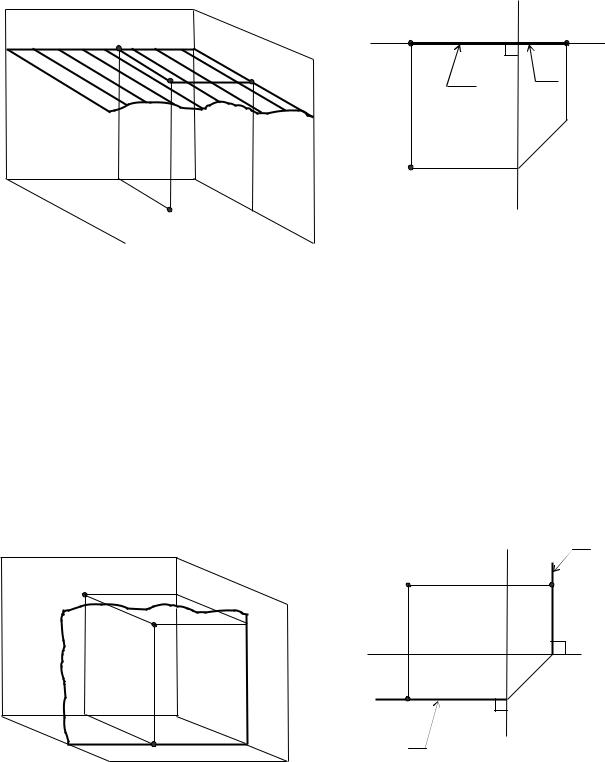

ку, так как эта плоскость параллельна горизонтальной плоскости проекций. На рис. 52 представлен пример построения горизонтальной плоскости, заданной следами. На рис. 53 представлен эпюр этой плоскости, заданной следами вме-

сте с точкой А, которая принадлежит этой плоскости.

Z Z

Фронтальная плоскость – это плоскость, параллельная фронтальной плоскости проекций π2, перпендикулярная горизонтальной π1 и профильной π3 плоскостям, или – это плоскость фронтального уровня. При этом фронтальная проекция принадлежащей плоскости любой плоской фигуры представляет собой истинную величину этой фигуры. Горизонтальные и профильные проекции прямых, точек и плоских фигур, лежащих в этой плоскости, располагаются соответственно на горизонтальном следе α1 и профильном следе α3.

На рис. 54 представлен пример построения фронтальной плоскости, заданной следами, а на рис. 55 – эпюр этой плоскости, заданной следами, вместе с точкой А, принадлежащей плоскости.

Название "фронтальная плоскость" определяется по главному признаку, так как эта плоскость параллельна фронтальной плоскости проекций.

Профильная плоскость – это плоскость, параллельная профильной плоскости проекций π3, перпендикулярная горизонтальной π1 и фронтальной π2 плоскостям или это плоскость профильного уровня. При этом профильная проекция принадлежащей плоскости любой плоской фигуры представляет собой истинную величину этой фигуры. Горизонтальные и фронтальные проекции прямых, точек и плоских фигур, лежащих в этой плоскости, располагаются соответственно на горизонтальном следе α1 и фронтальном следе α2.

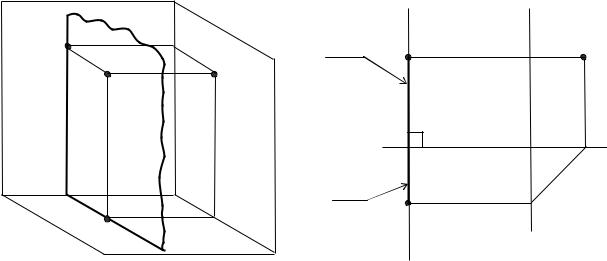

На рис. 56 представлен пример построения профильной плоскости, заданной следами, а на рис. 57 – эпюр этой плоскости, заданной следами, вместе с точкой А, принадлежащей этой плоскости.

Название "профильная плоскость" определяется по главному признаку, так как эта плоскость параллельна профильной плоскости проекций.

28

РАЗДЕЛ 2

КОНСТРУКТОРСКАЯ ДОКУМЕНТАЦИЯ И ЕЕ ОФОРМЛЕНИЕ

2.1. Единая система конструкторской документации

Конструкторскую документацию оформляют по взаимосвязанным правилам и положениям, установленным в государственных стандартах Единой системы конструкторской документации (ЕСКД).

Стандартами ЕСКД установлены виды всех изделий, виды и комплектность конструкторской документации и стадии ее разработки.

Изделием называют любой предмет или набор предметов, подлежащих изготовлению на предприятии. Их подразделяют на следующие виды: детали, сборочные единицы, комплексы и комплекты.

Деталью называют изделие, изготовленное из однородного по наименованию и марке материала без применения сборочных операций.

Сборочной единицей называют изделие, составные части которого соединяют между собой на предприятииизготовителе сборочными операциями (свинчиванием, сваркой и т.д.)

В данном учебном пособии рассматриваются, в основном, детали. Конструкторские документы (КД) определяют состав и устройство изде-

лия и содержат необходимые данные для его разработки или изготовления, контроля, приемки, эксплуатации и ремонта. Подробное описание и правила выполнения каждого вида конструкторских документов регламентированы в соответствующих стандартах ЕСКД.

Стандарты ЕСКД делят по классификационным группам (табл. 2.1). Таблица 2.1

Обозначение стандартов ЕСКД строится на классификационном принципе. Номер стандарта составляется из цифры 2, присвоенной классу стандартов

29

ЕСКД; одной цифры (после точки), обозначающей классификационную группу стандартов; двухзначной цифры, определяющей порядковый номер стандарта в данной группе, и двухзначной цифры (после тире), указывающей год регистрации стандарта (рис. 1).

ГОСТ 2. 0 01 - 93

Межгосударственный стандарт

Класс (2 - стандарты ЕСКД)

Классификационная группа стандартов

Порядковый номер стандарта

Год регистрации стандарта

Рис. 1. Виды и структура обозначений стандартов

Строительные чертежи, в зависимости от вида изображаемых объектов, называют:

-архитектурно-строительными (чертежи жилых, общественных и производственных зданий);

-инженерно-строительными (чертежи инженерных сооружений - мосты, дороги, туннели, эстакады, гидротехнические сооружения и др.)

-топографическими (чертежи земной поверхности, рельефа местности). Ниже рассмотрены некоторые правила оформления чертежей, которые

необходимы для дальнейшего выполнения учебных работ.

2.2.Стандарты оформления чертежей

2.2.1.Форматы

Чертежным форматом называют размер конструкторского документа. Размеры и обозначения основных форматов (ГОСТ 2.30168) представлены в табл. 2.2.
