При необходимости допускается применять формат А5 с размерами сто-

рон 148×210 мм.

Формат А0 имеет площадь 1 м2. Последующий формат получают делением предыдущего на две равные части параллельно его меньшей стороне. Листы чертежей бумаги, как правило, больше по размерам, чем форматы конструкторских документов.

Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.

На листе чертежной бумаги формат обводят тонкой линией. При этом размеры сторон отмечают относительно центра листа бумаги так, чтобы со всех сторон оставался край бумаги примерно одинаковой ширины для прикрепления чертежа к доске.

но. Формат А4 располагается только вертикально.

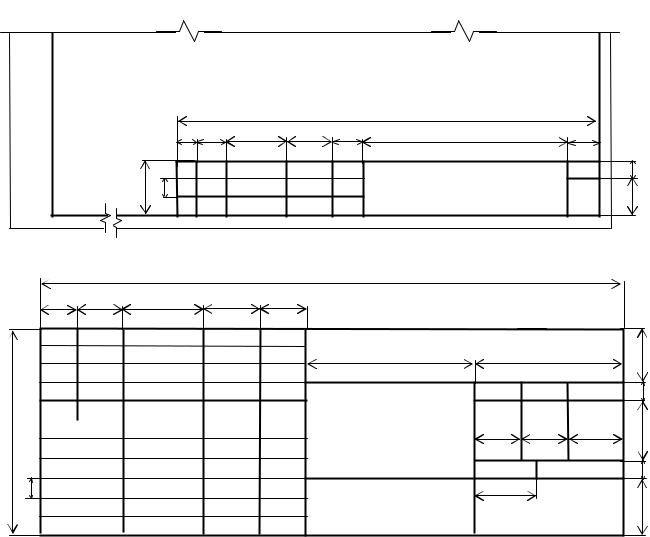

В правом нижнем углу рамки помещается основная надпись. Форма и размеры граф основных надписей (ГОСТ 21.101 - 93) в зависимости от выполняемого задания принимаются по форме (а) или (б) (рис. 3).

2.2.2. Масштабы

Масштабом называется отношение линейных размеров изображения предмета на чертеже к его действительным размерам. На масштабы существует ГОСТ 2.302-68. Масштабы изображений на чертежах стандартизированы.

Масштаб уменьшения: 1: 2; 1: 2,5; 1: 4; 1: 5; 1: 10; 1: 15; 1: 20; 1: 25;

1: 40; 1: 50; 1: 75; 1: 100 и т. д.

Масштаб увеличения: 2:1; 2,5: 1; 4: 1; 5: 1; 10:1; 20: 1; 40: 1; 50: 1; 100: 1.

Предпочтителен масштаб 1:1, то есть изображение в натуральную вели-

чину.

Масштаб, изображенный на чертеже, записывают в соответствующей

31

графе основной надписи по типу 1:1, 1:2, 2:1 и т.д. Если какой-либо элемент на чертеже выполнен в масштабе, отличающимся от записанного в основной надписи, то этот масштаб записывают над элементом по типу А (1:1), Б (2:1),

В (1:2) и т.д.

2.2.3. Шрифты

На всех чертежах и других технических документах применяют стандартные шрифты русского, латинского и греческого алфавитов, арабские и римские цифры и специальные знаки.

На шрифты чертежные существует ГОСТ 2.304-81, согласно которому размер шрифта характеризуется высотой (h) прописных букв в мм. При этом высота измеряется перпендикуляром от основания строки.

Установлены следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Шрифты, в зависимости от толщины линий, подразделяются на два типа:

32

тип А толщина линии d равна (1/14)·h; тип Б толщина линии d равна (1/10)·h.

Шрифты выполняют с наклоном около 75º или без наклона (прямой шрифт). Для учебных чертежей целесообразно применять шрифт типа Б. Парамет-

ры шрифта Б представлены в табл. 2.3.

Таблица 2.3

Параметры шрифта Б

2.2.4. Расположение надписей на поле чертежа

Надписи цифровые и буквенные располагают горизонтально и выполняют четким шрифтом. Размещают надписи на поле чертежа обычно над основной надписью. Надписи внутри контура проекций (за исключением размерных чисел) помещают только в случае крайней необходимости. Если по необходимости надпись пересекает линию чертежа, то линию в этом месте прерывают. Если надпись подчеркивают линией или пишут вдоль нее, то между линией и надписью оставляют просвет около 1 мм.

В табличных документах (спецификации, основные надписи и т.п.) надписи располагают примерно в середине между линиями.

2.2.5. Типы линий

Для большей выразительности и наглядности на чертежах применяют различные типы линий. Их определенное начертание и назначение стандартизировано (ГОСТ 2.303-68).

Основные типы линий и их типовое назначение представлены в табл. 2.4. Толщина сплошной основной линии стандартизирована от 0,5 до 1,4 мм.

Для учебных чертежей целесообразно применять толщину сплошной основной линии 0,6 ÷ 0,7 мм.
