Рис. 1.13. Рабочая площадка для испытаний бульдозера

1.2.7. Измерение параметров призмы волочения

Параметры призмы волочения осуществляются путем непосредственных замеров (рис. 1.14) и фиксацией призмы на фотографиях с применением трафаретов, которые позволяют детально выполнить измерения в комфортной обстановке.

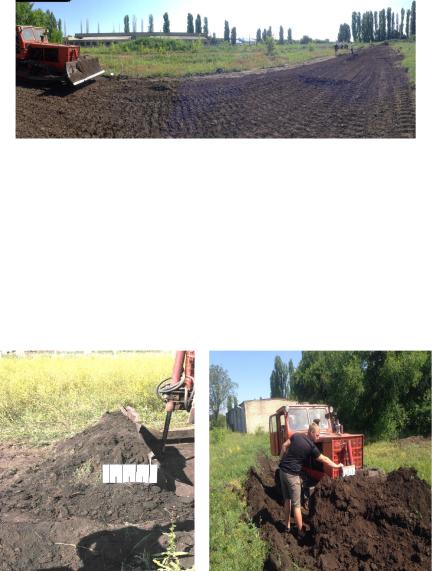

Рис. 1.14. Выполнение измерений в полевых условиях

21

1.2.8. Увеличение производительности бульдозера

Производительность бульдозера можно увеличить за счет большего объема призмы волочения и сокращения потерь грунта при транспортировании. На рис. 1.15 показаны различные виды дополнительного оборудования для увеличения призмы волочения. В настоящей лабораторной работе объем призмы волочения предлагается увеличить за счет установки с боковых сторон стандартного отвала сменных боковых открылков (по типу 2 на рис. 1.15).

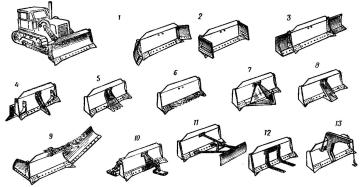

Рис. 1.15. Основные виды дополнительного бульдозерного оборудования:

1 – неподвижные и гидроуправляемые уширители; 2 – открылки; 3 – удлинители; 4 – передние и задние рыхлительные зубья; 5 – кирка для взламывания асфальтовых покрытий; 6 – ножи для мерзлых грунтов; 7 – кусторезный нож; 8 – канавная наставка; 9 – окосник-планировщик; 10 – передние и задние лыжи; 11 – отвальная приставка для работы от стенки; 12 – подъемный крюк [http://helpiks.org/2-93004.html]

Схема установки бокового открылка представлена на рис. 1.16, места присоединения к стандартному отвалу показаны окружностями.

22

Рис. 1.16. Схема установки бокового открылка

1.3.ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

1.Изучить назначение и конструктивные особенности отвала бульдозера.

2.Изучить конструкцию бульдозера и познакомиться с запуском двигателя и работой основных агрегатов трактора и рабочего оборудования.

3.Освоить методику расчета производительности бульдозера П и производительности по землеройно-транспортной работе Пзт.

4.Выполнить измерение основных параметров отвала бульдозера.

5.Освоить методику определения потерь грунта при его транспортировании.

6.Освоить методику выполнения замеров для расчета объема призмы волочения.

7.Выполнить расчистку площадки для проведения исследований и её разметку.

8.В полевых условиях выполнить необходимые замеры призмы волочения (рис. 1.14) и на их основе рассчитать производительность и потери грунта при транспортировании на расстояния 8, 15, 25, 35 и 50 метров. Построить соответствующие графики.

23

9. Составить отчет о проделанной работе, в котором представить: краткое описание конструкции исследуемого отвала, порядок выполнения полевых исследований, результаты замеров в табличной и графической форме, фотографии выполнения основных стадий исследований, анализ полученных результатов и выводы по работе.

Контрольные вопросы

1.Назначение и достоинства бульдозера.

2.Основные конструкции отвала бульдозера и направления развития.

3.Основные виды дополнительного оборудования буль-

дозера.

4.Как рассчитать производительность бульдозера, его производительность по землеройно-транспортной работе?

5.Способы уменьшения потерь грунта при транспортировании.

6.Влияние боковых открылков отвала на производительность бульдозера и потери грунта.

7.Определение рационального передаточного числа первой рабочей передачи бульдозера.

24

Лабораторная работа № 2

ИССЛЕДОВАНИЕ СКРЕПЕРА С РАЗЛИЧНЫМИ НОЖЕВЫМИ СИСТЕМАМИ

2.1. ЦЕЛЬ РАБОТЫ

Ознакомиться с основными конструкциями скреперов, способами их агрегатирования с тягачами, конструкциями ножевых систем, методами расчета производительности и проведением исследований землеройно-транспортных машин в полевых условиях.

2.2.ТЕОРЕТИЧЕСКИЕ СВЕДЕНИЯ

2.2.1.Назначение, классификация и применение

Скрепер является землеройно-транспортной машиной, выполняющей послойное копание, транспортирование, выгрузку, разравнивание (кроме моделей с разгрузкой назад) и частичное уплотнение грунта [1].

Скреперы используются в дорожном, промышленном, гидротехническом и ирригационном строительствах, на вскрышных работах в карьерах при послойной разработке грунта, успешно конкурируя с экскаваторами по стоимости разработки грунта. Скреперы применяются при разработке грунтов до IV категории включительно. Чтобы облегчить копание скрепером, тяжелые грунты предварительно разрыхляют рыхлителями, бульдозерами с зубьями на отвале или плугами.

Для повышения коэффициента наполнения ковша скрепера применяются толкачи (рис. 2.1). Скреперы не рекомендуется использовать на очень вязких и липких грунтах.
