довательность операций можно поменять местами. Результат от этого не изменится.

Контрольная точка

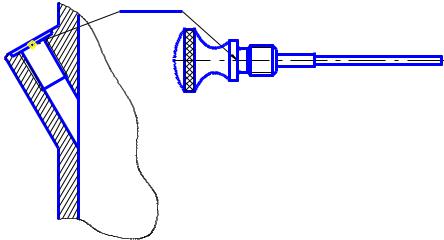

Рис. 6.3. Выполнение поворота и сдвига. Начальное состояние

На рис. 6.4 показан фрагмент чертежа, полученный после сдвига.

Контрольная точка

Рис. 6.4. Выполнение поворота и сдвига. Конечное состояние

Поворот выполнен по команде

идалее была введена контрольная точка с привязкой

ксередине соответствующего отрезка.

Аналогично сдвиг выполнялся по команде

с указанием контрольных точек и использованием привязок.

6.3 Деформация объектов

Процедура деформации является одной из самых полезных при проектировании изделий и технологий. Она позволяет, изменяя размеры одних и тех же объектов, выбрать наиболее оптимальное решение. Существует 3 вида деформации: сдвигом, поворотом и масштабированием.

Кнопки для запуска операции деформирования расположены во всплывающем меню панели редактирования:

- деформация сдвигом;

- деформация поворотом;

- деформация масштабированием;

Особенностью данной команды является отсутствие необходимости сразу после запуска команды выбирать объект, подлежащий деформированию.

Пример.

Имеется чертеж болта и гайки (рис. 6.5). Болт требуется укоротить (или удлинить) до требуемого размера (например, до 50 мм).

Рис. 6.5. Исходный чертеж болта

Для выполнения такой процедуры нужно:

1.Нажать кнопку «Деформация сдвигом» в панели редактирования;

2.Указать последовательно первую и вторую точки габаритного прямоугольника, который должен захватить деформируемую область (она будет подсвечена после захвата). Пример построения этой области показан на рис. 6.6.

Рис. 6.6. Разметка области деформирования

3.Для точной деформации следует перейти аккордами

<Alt>+<e> (а затем <Alt>+<l>) в поля Строки пара-

метров объектов и задать там точные значения деформаций по оси X (-6,5 мм в данном случае) и по оси Y (0 мм). После ввода каждого значения его нужно фиксировать нажатием клавиши <Enter>. В итоге чертеж болта примет вид (рис. 6.7).

Рис. 6.7. Окончательный чертеж болта

В простейшем случае, когда величина деформации может быть задана «на глазок», ее можно указать щелчками мыши. При этом первый щелчок показывает точку отсчета величины деформации, а второй задает ее величину и направление.

При наличии точек привязки этот способ деформации может оказаться даже полезнее, чем посредством точного задания ее величины. Например, имеется пакет листового материала, который должен быть стянут болтовым соединением. Длину болта необходимо подобрать.

На первом этапе построения соединения можно, изобразив пакет с отверстием, просто вставить в него подходящий болт, заведомо достаточно длинный

(рис. 6.8).
