, то таблицы маршрутизации как минимум должны содержать записи к каждой из этих сетей – т.е. четыре записи. На роутерах Cisco в таблицах маршрутизации как правило не прописываются пути к сетям, к которым подсоединены интерфейсы роутера. Поэтому на каждом роутере необходимо внести по две записи.
Настройте первый роутер.

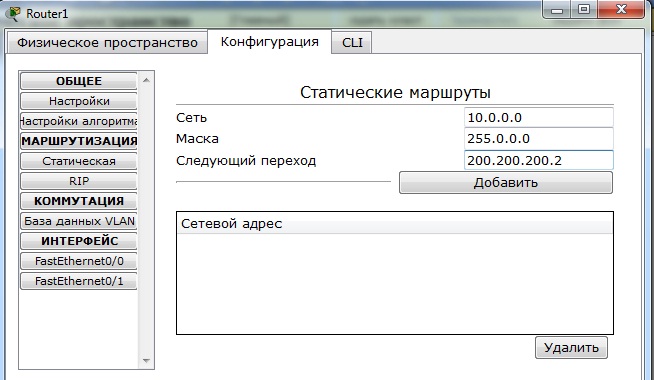

Для этого войдите в конфигурацию маршрутизатора и в интерфейсах установите IP адрес и маску подсети. Затем в разделе МАРШРУТИЗАЦИЯ откройте вкладку СТАТИЧЕСКАЯ, внесите данные (рис.6.2) и нажмите кнопку ДОБАВИТЬ:



Рис.6.2. Данные для сети 10.0.0.0/8.

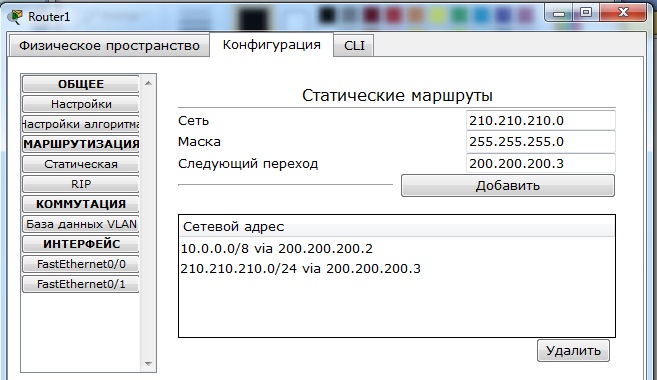

В результате у вас должны появиться две записи в таблице маршрутизации (рис.6.3):



Рис.6.3. Формирование статической таблицы маршрутизации.
Чтобы посмотреть полную настройку таблицы маршрутизации, выберите в боковом графическом меню инструмент ПРОВЕРКА (пиктограмма лупы), щелкните в схеме на роутере и выберите в раскрывающемся меню пункт ТАБЛИЦА МАРШРУТИЗАЦИИ.
После настройки всех роутеров в вашей сети станут доступны IP адреса любого компьютера и вы сможете открыть любой сайт с компьютеров Comp4, Comp7 и Comp8.
Лабораторная работа №5. Построение таблиц маршрутизации.

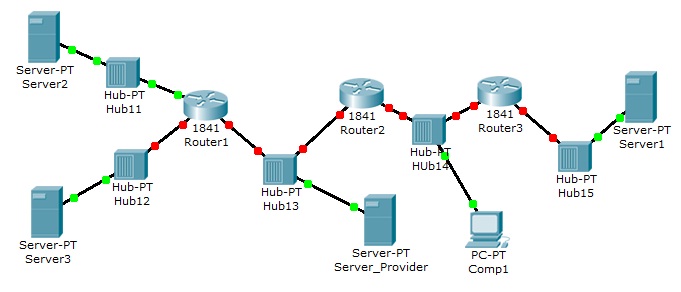

Выполните самостоятельно следующую работу, схема сети для которой представлена на рис.6.4.


Рис.6.4. Схема сети.

Пять концентраторов представляют следующие пять сетей:

Hub11 – сеть 11.0.0.0

Hub12 – сеть 12.0.0.0

Hub13 – сеть 13.0.0.0

Hub14 – сеть 14.0.0.0

Hub15 – сеть 15.0.0.0
Router 1 имеет дополнительный сетевой интерфейс, который добавляется из модуля WIC-1ENET при выключенном роутере.

В сети три Web узла на Server1, Server2 и Server3.

Сервера и компьютер имеют произвольные IP адреса со шлюзами своих роутеров.

Интерфейсы роутеров определяются сетью на концентраторе и номером роутера.

Например для Router3: 15.0.0.3 и 14.0.0.3

Задание:

компьютер Comp1 должен открыть все три сайта на серверах корпоративной сети. В настройках Comp1 в качестве DNS сервера указан DNS сервер провайдера на Server_Provider.

7. Динамическая маршрутизация.
Статическая маршрутизация не подходит для больших

, сложных сетей потому, что обычно сети включают избыточные связи, многие протоколы и смешанные топологии.

Маршрутизаторы в сложных сетях должны быстро адаптироваться к изменениям топологии и выбирать лучший маршрут из многих кандидатов.

IP сети имеют иерархическую структуру. С точки зрения маршрутизации сеть

рассматривается как совокупность автономных систем. В автономных подсистемах больших сетей для маршрутизации на остальные автономные системы широко используются маршруты по умолчанию.

Динамическая маршрутизация может быть осуществлена с использованием одного и более протоколов. Эти протоколы часто группируются согласно того, где они используются. Протоколы для работы внутри автономных систем называют внутренними протоколами шлюзов (interior gateway protocols (IGP)), а протоколы для работы между автономными системами называют внешними протоколами шлюзов (exterior gateway protocols (EGP)). К протоколам IGP относятся RIP, RIP v2, IGRP, EIGRP, OSPF и IS-IS. Протоколы EGP3 и BGP4 относятся к EGP. Все эти протоколы могут быть разделены на два класса: дистанционно-векторные протоколы и протоколы состояния связи.

Дистанционно-векторная маршрутизация.
Маршрутизаторы используют метрики для оценки или измерения маршрутов. Когда от маршрутизатора к сети назначения существует много маршрутов, и все они используют один протокол маршрутизации, то маршрут с наименьшей метрикой рассматривается как лучший. Если используются разные протоколы маршрутизации, то для выбора маршрута используется административные расстояния, которые назначаются маршрутам операционной системой маршрутизатора. RIP использует в качестве метрики количество переходов (хопов).

Дистанционно-векторная маршрутизация базируется на алгоритме Белмана-Форда. Через определённые моменты времени маршрутизатор передаёт соседним маршрутизаторам всю свою таблицу маршрутизации. Такие простые протоколы как RIP и IGRP просто распространяют информацию о таблицах маршрутов через все интерфейсы маршрутизатора в широковещательном режиме без уточнения точного адреса конкретного соседнего маршрутизатора.

Соседний маршрутизатор, получая широковещание, сравнивает информацию со своей текущей таблицей маршрутов. В неё добавляются маршруты к новым сетям или маршруты к известным сетям с лучшей метрикой. Происходит удаление несуществующих маршрутов. Маршрутизатор добавляет свои собственные значения к метрикам полученных маршрутов. Новая таблица маршрутизации снова распространяется по соседним маршрутизаторам

Лабораторная работа №6. Настройка протокола RIP.

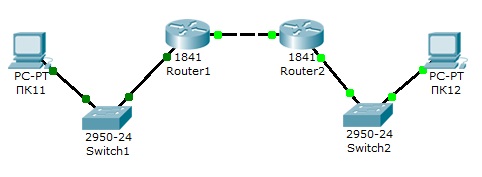

Создайте схему, представленную на рис.7.1.


Рис.7.1. Схема сети.
На схеме представлены следующие три сети:

Switch1 – сеть 10.11.0.0/16.

Switch2 – сеть 10.12.0.0/16.

Сеть для роутеров - 10.10.0.0/16.

Введите на устройствах следующую адресацию:

Маршрутизаторы имеют по два интерфейса:

Router1 – 10.11.0.1/16 и 10.10.0.1/16.

Router2 – 10.10.0.2/16 и 10.12.0.1/16.

ПК11 - 10.11.0.11/16 .

ПК12 - 10.12.0.12/16 .
Проведем настройку протокола RIP на маршрутизаторе Router1.

Войдите в конфигурации в консоль роутера и выполните следующие настройки (при вводе команд маску подсети можно не указывать, т.к. она будет браться автоматически из настроек интерфейса роутера):
Войдите в привилегированный режим:

Router1>en
Войдите в режим конфигурации:

Router1>#conf t
Войдите в режим конфигурирования протокола RIP:

Router1(config)#router rip
Подключите клиентскую сеть к роутеру:

Router1(config-router)#network 10.11.0.0
Подключите вторую сеть к роутеру:

Router1(config-router)#network 10.10.0.0
Задайте использование второй версии протокол RIP:

Router1(config-router)#version 2
Выйдите из режима конфигурирования протокола RIP:

Router1(config-router)#exit
Выйдите из консоли настроек:

Router1(config)#exit
Сохраните настройки в память маршрутизатора:

Router1>#write memory

Аналогично проведите настройку протокола RIP на маршрутизаторе Router2.

Проверьте связь между компьютерами ПК11 и ПК12 командой ping.

Если связь есть – все настройки сделаны верно.

Лабораторная работа №7. Настройка протокола RIP в корпоративной сети.

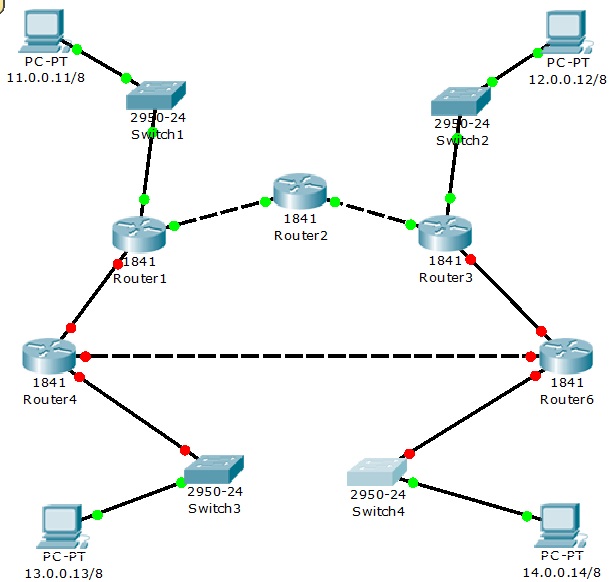

Создайте схему, представленную на рис.7.2.

3

1

2

3

2

1

2

3

2

1

3

2

1

1


Рис.7.2. Схема сети.

В четырех сетях: 11.0.0.0/8, 12.0.0.0/8, 13.0.0.0/8 и 14.0.0.0/8 установлены компьютеры с адресами:

Comp1 – 11.0.0.11, маска 255.0.0.0

Comp2 – 12.0.0.12, маска 255.0.0.0

Comp3 – 13.0.0.13, маска 255.0.0.0

Comp4 – 14.0.0.14, маска 255.0.0.0
Между ними находится корпоративная сеть с шестью маршрутизаторами.

На маршрутизаторах заданы следующие интерфейсы:

Маршрутизатор	Интерфейс 1	Интерфейс 2	Интерфейс 3
Router1	11.0.0.1/8	21.0.0.1/8	31.0.0.1/8
Router2	21.0.0.2/8	51.0.0.2/8
Router3	12.0.0.3/8	61.0.0.3/8	51.0.0.3/8
Router4	31.0.0.4/8	81.0.0.4/8	13.0.0.4/8
Router6	61.0.0.6/8	81.0.0.6/8	14.0.0.6/8

Настройте маршрутизацию по протоколу RIP на каждом из роутеров.

Для этого:

1 - настройте все маршрутизаторы, как это было показано в лабораторной работе №6;

2 – проверьте настройку маршрутизаторов по таблице маршрутизации.

Чтобы убедиться в том, что маршрутизатор действительно правильно скон-

фигурирован и работает корректно, просмотрите таблицу RIP роутера,

используя команду show следующим образом:
Router#show ip route rip

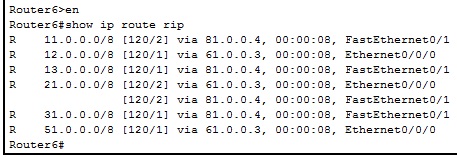

Например для шестого маршрутизатора Router6 таблица будет иметь следующий вид (Рис.7.3):


Рис. 7.3. Таблица маршрутизации RIP.
Данная таблица показывает, что к сети 21.0.0.0 есть два пути: через Router4 (сеть 81.0.0.0) и через Router3 (сеть 61.0.0.0).

Проведите диагностику сети:

1 – проверьте правильность настройки с помощью команд ping и tracert в консоли кождого компьютера;

2 – проведите ту же диагностику сети при выключенном маршрутизаторе Router6.

3 - проверьте связь между компьютерами с адресами 12.0.0.12 и 13.0.0.13.

Количество промежуточных роутеров при прохождении пакета по сети при включенном и выключенном роутере 6 должно быть разным. При включенном Router6 должно быть на единицу меньше, чем при выключенном.
Самостоятельная работа №1. Настройка протокола RIP.

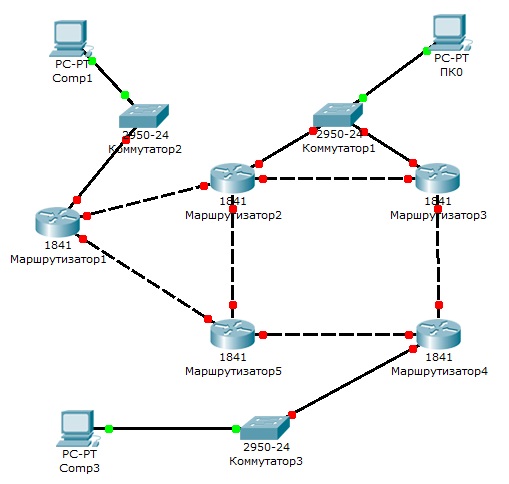

Создайте схему, представленную на рис.7.4.
Задание.

1.
   Настройте корпоративную сеть с использованием протокола RIP.

2.
   Проверьте связь между компьютерами Comp1 и Comp3 с помощью команд ping и tracert при включенном и выключенном пятом маршрутизаторе.

3.
   Проверьте связь между компьютерами ПК0 и Comp1 с помощью команд ping и tracert при включенном и выключенном втором маршрутизаторе.


Рис.7.4. Схема сети.
