Материал: Методы и средства испытаний электронных систем. Никитин Л.Н

Влияние первых двух факторов приводит к плавному и последовательному изменению температуры. Распределение абсолютных годовых максимумов и минимумов в основном носит широтный характер, отражая влияние притока тепла от Солнца и особенности атмосферной циркуляции. Большое влияние оказывает также степень континентальности, влияние морей и океанов и характер подстилающей поверхности (ландшафт). Действие топографических условий (высота над уровнем моря и форма рельефа) нарушает плавный ход, и изменение температуры получает сложный характер.

Карта абсолютного максимума температуры воздуха (рис. 16) показывает, что температура более 40° С наблюдается до 50° умеренных широт.

На рис. 17 представлена карта средних из абсолютных годовых минимумов температур воздуха на земном шаре.

Рассмотрение климатических условий приводит к выводу, что для различных типов климатов характерны различные сочетания и длительности воздействующих факторов.

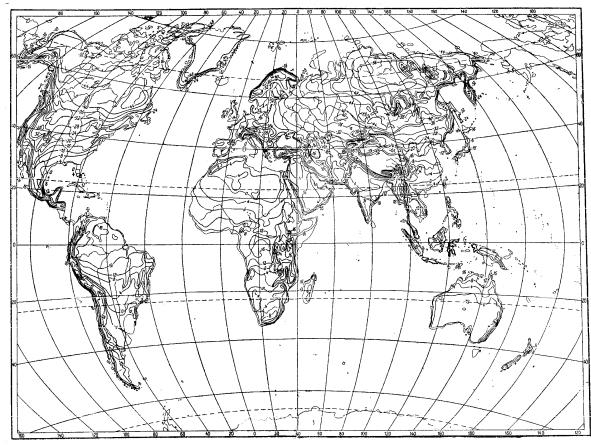

Рис. 17. Представлена карта средних из абсолютных годовых минимумов температур воздуха на земном шаре

61

При эксплуатации РЭА в некоторых специфических условиях иногда, кроме учета воздействия климатических факторов, следует также рассматривать воздействие биологических факторов (плесени, различных микроорганизмов, насекомых и грызунов).

Освоение космического пространства приводит к необходимости изучения воздействия космических условий на РЭА.

Помимо климатических воздействий, большинство видов РЭА в процессе своей эксплуатации и при транспортировке подвергаются различным механическим воздействиям. Результатом такого воздействия является возникновение вредного колебательного процесса, получившего название вибрация. Вибрацией принято также называть колебательное движение, воспроизводимое с испытательной целью специальными установками -вибрационными стендами и вибраторами.

Различают периодическую, гармоническую, импульсную и случайную вибрации. Частным случаем импульсной вибрации является одиночный механический импульс, называемый ударом. При этом полагают, что длительность импульса (tи) много меньше времени до его повторения (Т), а результирующий эффект (возникающие силы, ускорения, скорости, смещения) - значителен.

Механические колебательные процессы характеризуются рядом параметров. Если условно колебательное движение изделия заменить колебательным движением точки, то мгновенное значение каждой из ее координат называют перемещением или вибрационным смещением и обозначают S(t).

Первая производная перемещения или вибрационного смещения называется соответственно колебательной или вибрационной скоростью:

а вторая производная - колебательным или вибрационным ускорением:

В зависимости от направления перемещения рассматриваемой

62

точки тела вибрация может быть прямолинейной, плоскостной и объемной. При прямолинейной вибрации точка тела остается на одной прямой. Поскольку эта прямая может быть расположена под любым углом у0 к горизонту, то возможны два крайних случая прямолинейной вибрации: горизонтальная и вертикальная.

При плоскостной вибрации рассматриваемая точка - тела перемещается в одной плоскости. Плоскостная вибрация также может быть горизонтальной и вертикальной. Кроме того, в зависимости от вида фигуры, описываемой точкой тела, она может быть круговой, эллиптической и т. д. Если рассматриваемая точка тела перемещается в некотором объеме пространства, то имеет место объемная вибрация.

Периодической вибрацией называется колебательный процесс, при котором все характеризующие его параметры повторяются через одинаковые промежутки времени Т в неизменной последовательности.

Во многих практических случаях несколько колебательных процессов могут протекать одновременно. При этом суммарный эффект определяется алгебраической суммой мгновенных значений колебательных величин, что приводит к маскировке основного процесса. Если мгновенные значения колебательной величины пропорциональны синусу или косинусу линейной функции времени

то такой периодический колебательный процесс называется гармоническим или синусоидальным.

Наибольшее абсолютное значение, достигаемое гармонической колебательной величиной, называется амплитудой и обозначается qa, а аргумент (ωt+φ) в выражениях для q называется фазовым углом.

Два колебания с одинаковой частотой называются синхронными. Наличие у таких колебаний различных начальных фазовых углов φ1 и φ2 приводит к тому, что они оказываются сдвинутыми по фазе на угол ε = φ1-φ2.

Воспользовавшись выражениями (28) и (29), можно написать

63

Колебательное ускорение и смещение находятся в противофазе. Амплитуды смещения Sa, скорости Va и ускорения aa связаны соотношением

где Sa - амплитуда смещения, мм; v - частота колебаний, гц.

При большом числе измерений и вычислений удобно пользоваться номограммой, приведенной на рисунке 18, построенной на основании следующей формулы:

где aa - амплитуда ускорения выражена в ga.

На практике удобно пользоваться упрощенной формулой

64

где 2Sa- размах колебания.

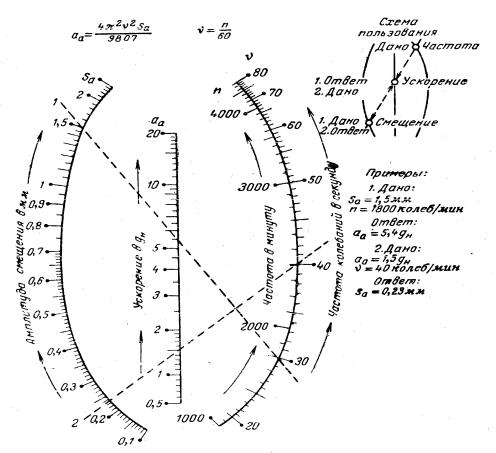

Рис. 18. Номограмма для пересчета амплитуд смещения в амплитуду ускорения и обратно

Значения подсчитанные по формуле (36), получаются на 0,6% меньше, чем по формуле (35). Для сравнительной оценки интенсивности вибрации, выражаемой в величинах мощности Р, пользуются логарифмическими единицами -децибелами:

где Р - интенсивность мощности вибрации относительно некоторой начальной мощности Р0.

Колебательный процесс, при котором в течение конечных промежутков времени (пауз) колебательная величина q = 0, а в течение промежутков времени tи отлична от нуля, называется

65
