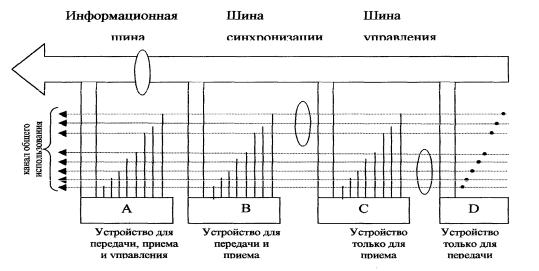

Рис. 28. Схема канала общего пользования приборного интерфейса

Цикл передачи информации состоит из четырех фаз: устройство-источник (УИ) выставляет информационный байт; выставляет сигналы на шине синхронизации; устройство приемник (УП) принимает информацию; подготавливается к приему нового байта информации. Шина управления используется контроллером - специальным блоком, встраиваемым в ЭВМ или одно из устройств. Шина синхронизации из 3-х линий служит для согласования готовности устройств к передаче и приему информации.

На рис. 29 показана схема автоматизированного управления камерой для испытаний на воздействие сухого тепла с обработкой данных на микро ЭВМ и регистрацией режима камеры на графопостроителе.

101

Управления

Термодатчик

(измерения Т)

Испытуемое

Магистраль приборного интерфейса

Мини ЭВМ Дисплей Графопостроит

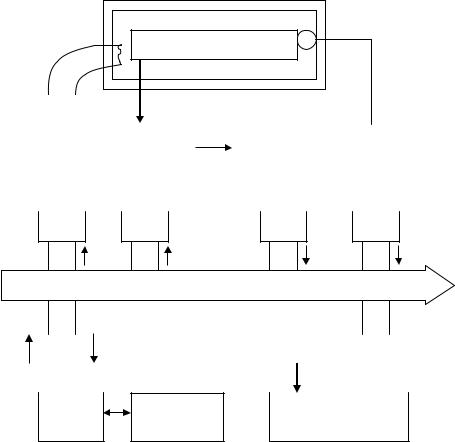

Рис. 29. Схема автоматизации проведения испытаний в камере тепла

Пользователей современных ЭВМ, работающих в составе АСК, интересуют такие характеристики как производительность, форма и режимы общения с ЭВМ, возможность работы с базой данных, языки программирования. Иерархическая структура АСК и режим взаимодействия встраиваемых МСВТ или микро-ЭВМ с мини-ЭВМ более высокого уровня иерархии АСК, а мини-ЭВМ с центральным вычислительным комплексом (ЦВК). Автоматизирования система управлением качеством позволяет более эффективно использовать аппаратно-программные средства АСК, расширить круг решаемых задач.

Центральный вычислительный комплекс должен обладать высоким быстродействием и большим объемом оперативной памяти. С помощью устройств сопряжения по машинным или телефонно-

102

телеграфным каналам он соединяется с периферийной мини - ЭВМ АСК.

Все части вычислительной системы (центральный процессор, оперативное запоминающее устройство, внешние запоминающие и периферийные устройства) могут быть подсоединены к одной общей многопроводной шине обмена (рис. 30), захватывая ее на короткий период для обмена информацией.

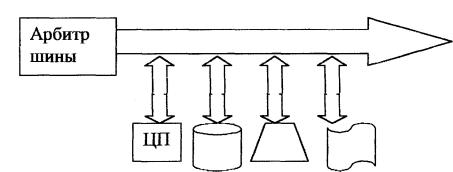

Рис. 30. Магистрально-модульный принцип построения миниЭВМ: ЦП – центральный процессор; ВЗУ – внешние запоминающие устройства; ОЗУ– оперативное запоминающее устройство; УВВ –

устройства ввода-вывода

Арбитр шины предупреждает возникновение конфликтных ситуаций при захвате шины, разрешая обмен только между двумя устройствами в соответствии с их приоритетами.

Для автоматического контроля и изменения параметров РЭА применяются различные установки. Например, установка типов УТК- 2, УТК-

2М, УТК-1М, УТК-5, УТК-3, построенные на основе «жесткой» логики, осуществляют контроль правильности выполнения логических функций цифровой ячейкой и проверку динамических параметров путем измерения времени распространения сигнала от входа через логические элементы до выхода ячейки.

Увеличение степени интеграции УПЭ привело к необходимости разработки более совершенных установок (типов УТК-6 и УТК-21), в состав которых входит и мини-ЭВМ.

Главная трудность при создании контрольно-измерительного оборудования для аналоговой РЭА состоит в разработке

103

высокочастотных средств измерения и контроля. Указанные обстоятельства предопределяют ведущее место в них средств формирования входного воздействия и измерения параметров входных и выходных сигналов, поскольку процедуры контроля сравнительно просты. .

При контроле цифровых РЭА вcтpeчaютcя другие трудности, хотя не требуется прецизионные средства измерения и контроля, но сложность и большой объем шестовых последовательностей обуславливают применение вычислительных средств.

Основными блоками установок контроля, требующими к себе повышенного внимания являются:

-коммутирующая матрица;

-контрактирующее устройство;

-устройства задания входных воздействий и измерения параметров (уровней напряжения и токов, задержек распространения сигналов);

-управляющие источники.

В практике управления испытательными режимами первичными источниками сигналов являются датчики или измерительные преобразователи. В АКИ передача и обработка информации происходят в дискретном виде. Поэтому требуется преобразовать электрический сигнал от датчика из аналоговой в цифровую форму. Для исполнительных устройств, задающих режим в испытательной камере, как правило, выполняется обратное преобразование - из цифровой в аналоговую форму. Эти преобразования выполняются аналого-цифровыми и цифроаналоговыми высокоточными преобразователями.

2.4. Математическое обеспечение

Математические модели, критерии, алгоритмы и методы управления испытаниями и контрольно-измерительной аппаратурой составляют основу математического обеспечения АСК, без которого невозможна формализация процессов, протекающих в АСК.

Математическое обеспечение используют разработчики при создании АСК. В процессе функционирования АСК математическое обеспечение реализуется в программном обеспечении.

104

Рассмотрим сначала математическую модель автоматизированного технологического процесса испытаний (рис. 31). Она определяет последовательность операций и взаимодействие технологических средств при решении задач подготовки испытаний РЭА и стендов контроля, управления испытательными стендами, выполнения операций измерения параметров, обработки результатов, коррекции параметров контролируемых изделий и т.д.

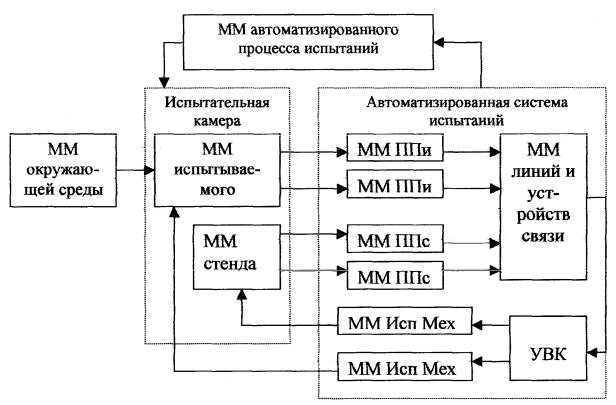

Рис. 31. Математическая модель технологического процесса: MM– математическая модель; ППи– первичный преобразователь параметров изделия; ППс– первичный преобразователь параметров стенда; Исп. мех– исполнительные механизмы; УВК – управляющий вычислительный комплекс

В общем случае разработка математической модели техпроцесса испытаний, достоверно описывающей реальный процесс, затруднена из-за наличия большого количества внешних и внутренних возмущающих случайных факторов.

Точность модели зависит от объема и тщательности исследования объектов и процессов, от описания их взаимодействия
