Если изделия имеют амортизаторы, то при выборе длительности действия ударного ускорения учитывают низшие резонансные частоты самих изделий, а не элементов защиты.

В качестве проверяемых выбирают параметры, по изменению которых можно судить об ударной устойчивости РЭА в целом (искажение выходного сигнала, стабильность характеристик функционирования и т.д.).

При разработке программы испытаний направления воздействий ударов устанавливают в зависимости от конкретных свойств испытываемых РЭА. Если свойства РЭА неизвестны, то испытание следует проводить в трех взаимно перпендикулярных направлениях. При этом рекомендуется выбирать (из диапазона, оговоренного в ТУ) длительность ударов, вызывающих резонансное возбуждение испытываемых РЭА.

Ударную прочность оценивают по целостности конструкции (например, отсутствию трещин, наличию контакта). Изделия считают выдержавшими испытание на ударную прочность, если после испытания они удовлетворяют требованиям стандартов и ПИ для данного вида испытания.

Испытание на ударную устойчивость рекомендуется проводить после испытания на ударную прочность. Часто их совмещают. В отличие от испытания на ударную прочность испытание на ударную устойчивость осуществляют под электрической нагрузкой, характер и параметры которой устанавливают в ТУ и ПИ. При этом контроль параметров РЭА производят в процессе удара для проверки работоспособности изделий и выявления ложный срабатываний. Изделия считают выдержавшими испытание, если в процессе и после него они удовлетворяют требованиям, установленным в стандартах и ПИ для данного вида испытания.

136

Задание третье

Изучить устройства для испытания РЭА на воздействие удара

[1. C. 263-268, 2. С. 171-178, 3. С. 138-143]

Устройства для испытания. Ударные стенды классифицируют по следующим признакам:

По характеру воспроизводимых ударов – стенды одиночных и многократных ударов;

По способу получения ударных перегрузок – стенды свободного падения и принудительного разгона платформы с испытываемым изделием;

По конструкции тормозных устройств – с жесткой наковальней, с пружинящейся наковальней, с амортизирующими резиновыми и фетровыми прокладками, со сминающимися деформируемыми тормозными устройствами, с гидравлическими тормозными устройствами и т.д.

В зависимости от конструкции ударного стенда и в особенности от применяемого в нем тормозного устройства получают ударные импульсы полусинусоидальной, треугольной и трапецеидальной формы.

Для испытания РЭА на одиночные удары служат ударные стенды копрового типа, а на многократные – стенды кулачкового типа, воспроизводящие удары полусинусоидальной формы. В этих стендах используется принцип свободного падания платформы с испытываемым изделием на амортизирующие прокладки.

Основными элементами ударного стенда копрового типа (рис. 38) являются: стол 3; основание 7, служащее для гашения скорости стола в момент удара; направляющая 4, обеспечивающая горизонтальное положение стола в момент удара; прокладки 5, формирующие ударный импульс.

Энергия, необходимая для создания удара, накапливается в результате подъема стола с закрепленным на нем испытываемым изделием на заданную высоту. Для подъема стола и последующего его сбрасывания стенд снабжается приводом и механизмом сброса. Кинетическая энергия, приобретенная телом в процессе предварительного разгона, гасится в результате соударения с неподвижной преградой. Длительность ударного воздействия складывается из длительности торможения ударяющего тела (активный этап удара) и длительности восстановления упругих

137

деформаций соударяющихся тел (пассивный этап удара). Ускорение определяется скоростью соударения и зависит от высоты падения. В конце торможения ударяющего тела скорость соударения падает до нуля, а ударное ускорение и перемещение тел относительно друг друга достигают максимальных значений. Условия воспроизведения закона изменения ударного ускорения во времени определяются начальной скоростью соударения тел, максимальным перемещением при соударении и максимальным ударным ускорением. Стенды копрового типа с жесткой наковальней используют для получения ударных импульсов с большим ударным ускорением и очень малой длительностью (единицы микросекунд).

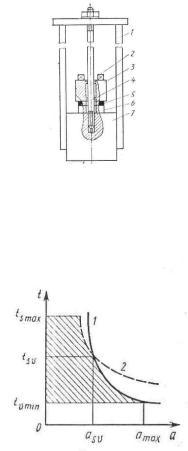

Рис. 38. Схема установки для испытания РЭА на воздействие одиночных ударов. 1 – стойка; 2 – изделие; 3 – стол; 4 – направляющая; 5 – амортизирующие прокладки;6 – накладка; 7 – основание

Рис. 39. Эксплуатационные зависимости длительности фронта ударного импульса от ударного ускорения при ограничении по скорости соударения (1) и по пути торможения (2)

Ограничивающими условиями при воспроизведении ударной нагрузки являются соблюдение требуемой скорости и заданного пути торможения, соответствующих максимальной деформации тормозного устройства. Предельные эксплуатационные характеристики ударного стенда можно получить, используя

138

зависимости (52) и (53)

где tv и ts – длительности фронта воспроизводимого ударного импульса с учетом ограничения по предельным скорости и пути торможения ударяющего тела; Vnp и Snp – предельная скорость и предельно допустимый тормозной путь ударяющего тела; А и В – коэффициенты, значения которых зависят от формы фронта ударного импульса; а – ударное ускорение.

Тогда ударное ускорение аsvформула (54) и длительность tsvформула (55) фронта воспроизводимого ударного импульса, удовлетворяющие одновременно ограничениям по скорости и пути торможения ударяющего тела,

На рис. 39 приведены эксплуатационные характеристики tv=f(a) и ts=f(a) ударного стенда. Заштрихованная область показывает, какие длительности фронта ударного импульса и ударные ускорения можно воспроизводить на ударном стенде. Значения аmax, tvmin, tsmax соответствуют предельным эксплуатационным характеристикам стенда и определяются по формулам (2.3.1.), (2.3.2.).

На рис. 40 показано устройство механического стенда кулачкового типа. Стол 1 представляет собой стальную плиту с пазом для крепления изделия, на нижней стороне которой имеются направляющие 4, перемещающиеся во втулках, укрепленных в кронштейнах станины. На специальных упорах чугунной станины расположены амортизирующие прокладки 5 для регулирования ударного ускорения, а в нижней части станины имеются резиновые амортизаторы 8, поглощающие часть энергии удара. Приводной механизм, состоящий из клиноременной передачи 2 и электродвигателя 7, установлен на площадке внутри станины. Натяжение ремня регулируют изменяя набор шайб, размещенных под

139

электродвигателя. Подъем стола осуществляется с помощью кулачка 3, вращающегося от приводного механизма.

При испытании на воздействие многократных нагрузок ударные стенды должны обеспечивать получение заданного ускорения с погрешностью не более 20%. Ударная перегрузка, длительность и форма ударного импульса как в стендах копрового типа, так и в стендах кулачкового типа регулируются в широких пределах, как правило, с помощью амортизирующих войлочных, фетровых, резиновых, пластмассовых или комбинированных прокладок. Для формирования полусинусоидального импульса длительностью 0,5…5 мс применяют резину средней и повышенной твердости или фетр; для формирования импульса большей длительности – резины малой твердости или губчатые; для импульсов длительностью менее 0,5 мс может оказаться целесообразным использование винипласта, фторопласта и других листовых материалов. В некоторых случаях применяют многослойные прокладки. При этом между резиновыми могут устанавливаться металлические прокладки их листового алюминия или стали толщиной 1…2 мм. Удары длительностью 0,1 и менее рекомендуется получать соударением стальных закаленных поверхностей – плоской и сферической. В этом случае стол выполняется в виде бойка.

Помимо рассмотренных механических ударных стендов применяют электродинамические и пневматические ударные стенды. В электродинамических стендах через катушку возбуждения подвижной системы пропускают импульс тока, амплитуда и длительность которого определяют параметры ударного импульса.

Так как принцип действия этих стендов основан на взаимодействии электромагнитных полей, то их конструкции имеют много общего с электродинамическими вибростендами. На пневматических стендах ударное ускорение получают при соударении стола со снарядом, выпущенным из пневматической пушки.
