Материал: Методы моделирования бизнес-процессов предприятия. методические указания по изучению дисциплины и выполнению лабораторных работ. Амелин С.В

Виды самостоятельной работы:

1.Подготовка к лекциям и самостоятельная проработка материала;

2.Подготовка к лабораторным занятиям;

3. Самоподготовка к итоговой проверке знаний;

Подготовка к лекциям и самостоятельная проработка материала яв-

ляется обязательным видом самостоятельной работы и предполагает предварительное ознакомление студента с вопросами предстоящей лекции с целью наиболее эффективного усвоения материала. Особое внимание следует уделить вопросам, выносимым на самостоятельное изучение.

Подготовка к лабораторным занятиям заключается в проработке теоре-

тического материала к каждой лабораторной работе. Защита лабораторных работ является обязательной и оценивается преподавателем как элемент общей успеваемости студента.

Отчёты по лабораторным работам оформляются как индивидуальный отчет студента, на листах формата А4 в соответствии с требованиями нормокнтроля ВГТУ. Наличие титульного листа обязательно.

Самоподготовка к итоговой проверке знаний предполагает самостоя-

тельную проработку материала, опираясь на содержание лекций и практических занятий, вопросы, выносимые на самостоятельное изучение.

Студент допускается к итоговой аттестации (экзамену) на основании посещения лекций, а также выполнения лабораторных работ. На экзамен выносятся основные вопросы, изучаемые в течение семестра. Экзамен предполагает ответы на теоретические вопросы, выполнение стандартного и прикладного задания.

ЗАДАНИЯ ДЛЯ ВЫПОЛНЕНИЯ САМОСТОЯТЕЛЬНОЙ РАБОТЫ

Выбор вариантов каждой части задания производится преподавателем согласно спискам студентов по группам.

ЗАДАНИЕ № 1 МОДЕЛИРОВАНИЕ СТРУКТУР ПРОИЗВОДСТВЕННЫХ СИСТЕМ

При изучении методов моделирования структур производственных систем необходимо рассмотреть следующие вопросы: определение основных структурных характеристик; определение структурных параметров органов управления организации. При этом можно использовать следующую информацию.

Моделирование формальной структуры ПС включает сбор информации, характеризующий её в статике (тип организационной структуры, распределение прав и обязанностей и т.п.), и изучение её в динамике (определение эффективности организационной структуры с позиций достижения конечных результатов деятельности).

6

При моделировании организационной структуры большое значение имеет фиксирование формальных каналов коммуникаций, которые представляют интерес для рационального распределения функций и обязанностей в ходе подготовки и принятия решений. Необходимо изучать также неформальную структуру ПС. Сбор информации для моделирования ведется посредством наблюдения за групповыми и межличностными отношениями и их изменениями, проведения серий интервью, что дает возможность определить моральнопсихологический климат на предприятии.

Информация собирается по подразделениям, отделам, у должностных лиц предприятия,- об их взаимодействии между собой, способах принятия и выполнения решений, их деятельность по обеспечению работоспособности предприятия. Информация для данной работы относится к «внутреннему» типу. Ее получение возможно частично из документов предприятия, а частично - в беседе с сотрудниками.

Моделирование позволяет определять некоторые характеристики структуры ПС и давать им количественную оценку, оценивать качество структуры ПС и её элементов с позиций системного анализа, а также сравнивать различные варианты организационных структур между собой.

Рассмотрим, например, линейно-функциональную структуру управления, в которой каждый структурный элемент (отдел, служба, производственное подразделение) выполняет конкретные задачи и обладает определенными правами и обязанностями.

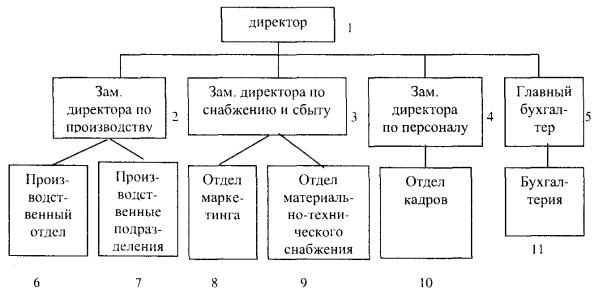

Рис. 1. Организационная структура предприятия

Для проведения структурного анализа организационной структуры предприятия представим ее в виде графа G = {Х, U}, где Х - множество вершин (|Х| = n), соответствующее множеству структурных элементов; U - множество рёбер

7

(|U| = m), соответствующее множеству связей между структурными элементами предприятия.

Граф G, соответствующий данному предприятию, показан на рис. 5, где цифры обозначают: 1 - директор предприятия; 2 - зам. директора по производству; 3 - зам. директора по снабжению и сбыту; 4 - зам. директора по персоналу; 5 - главный бухгалтер; 6 - производственный отдел; 7 - производственные подразделения; 8 - отдел маркетинга; 9 - отдел материально-технического снабжения; 10 - отдел кадров; 11 - бухгалтерия.

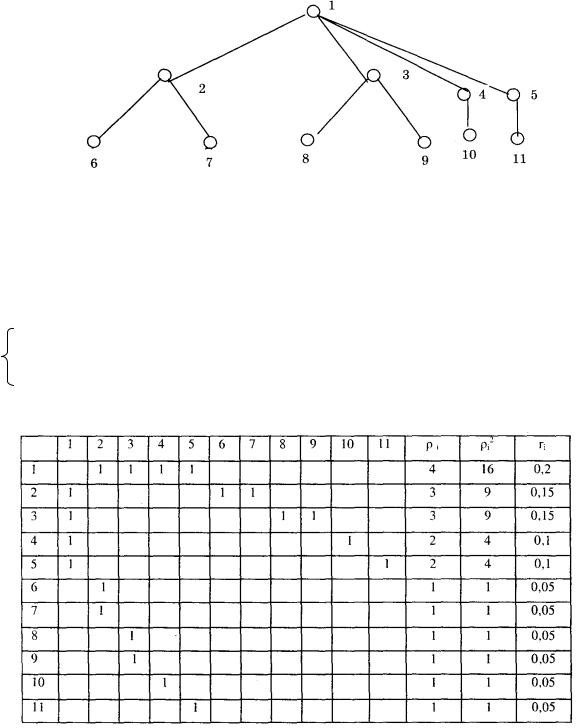

Рис. 2. Структурный граф предприятия

Для описания графа G построим матрицу смежности (табл. 1), которая для неориентированного графа имеет вид А = ||аij||, где аij - элементы матрицы смежности, определяемые следующим образом:

1 - при наличии связи между элементами i и j,

аij =

0 - при отсутствии связи.

Таблица 1

Матрица смежности

8

1. По матрице смежности определим ранг каждого элемента

(1)

где aij – элементы матрицы смежности, n – количество вершин (элементов) структуры.

Например, r1 = 4 ∕ 20 = 0,2. Ранги структурных элементов приведены в последнем столбце табл. 1.

Чем выше ранг элемента, тем более сильно он связан с другими элементами и тем более тяжёлыми будут последствия при потере качества его функционирования. В рассматриваемом случае наиболее высокий ранг (0,2) имеет первый элемент структуры (директор).

2. Проверим связность структуры. Для связных структур (не имеющих обрывов и висячих элементов) должно выполняться условие

(2)

гдеm – множество рёбер графа (½ отколичества связей в матрице смежности). Правая часть неравенства определяет необходимое минимальное число

связей в структуре графа, содержащего n вершин.

Для нашего случая n (количество структурных элементов) равно 11 и условие (½)·20 = 11–1 выполняется, т.е. структура является связной.

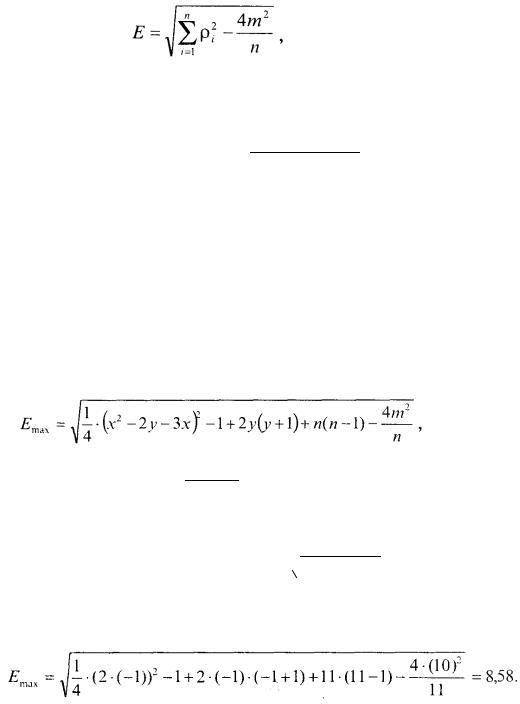

3. Проведем оценку структурной избыточности R, отражающей превышение общего числа связей над минимально необходимым:

(3)

Данная характеристика является косвенной оценкой экономичности и надёжности исследуемой структуры и определяет принципиальную возможность функционирования и сохранения связей системы при отказе некоторых её элементов. Система с большей избыточностью R потенциально более надёжна, но менее экономична. Возможны три варианта: если R<0, то система несвязная; R = 0, система обладает минимальной избыточностью; R > 0, система имеет избыточность; чем выше R, тем выше избыточность.

Для рассматриваемого случая R = [(½)·20∕ (11–1)] – 1 = 0, т.е. структура имеет минимальную избыточность.
