–улавливать вредные выделения непосредственно в местах их образования и предотвращать их распространение по всему объему помещения;

–очищать загрязненный воздух перед его выбросом в атмосферу. Осевые вентиляторы используют при малом аэродинамическом

сопротивлении вентиляционной сети, а центробежные при необходимости перемещения значительных объемов воздуха и больших аэродинамических сопротивлениях сети.

Смешанная вентиляция, когда подача чистого воздуха осуществляется механическими средствами, а удаление загрязненного воздуха – естественным путем.

Основное назначение общеобменной вентиляции посредством рассредоточенной подачи воздуха по всему объему помещения, в котором рабочие места не фиксированы и располагаются по всему помещению, а выделение вредных веществ, тепла и влаги происходит непосредственно в воздух помещения обеспечить их разбавление или снижение до уровня санитарных норм.

По способу удаления и подачи воздуха различают следующие виды

общеобменной вентиляции:

·приточные – применяются в помещениях, в которых нежелательно попадание холодного или загрязненного воздуха из соседних помещений, что достигается организацией притока воздуха в рабочую зону помещения после его подготовки в приточной камере. Тем самым создается избыточное давление в помещении, за счет которого воздух уходит наружу через окна, двери или в другие помещения. Данный вид вентиляции наиболее распространен в вестибюлях, тамбурах, где с помощью воздушных тепловых завес создается повышенное давление, препятствующее прорыву холодного воздуха в помещение через открывающиеся двери или технологические проемы;

·вытяжные – целесообразно применять, когда распространение вредных выделений из одного помещения в другие нежелательно(химиче-

ские и биологические лаборатории, боксы хранения и ремонта автомоби-

лей), что достигается организацией удаления воздуха. При этом создается пониженное давление, и воздух из соседних помещений или наружный воздух за счет подсоса через неплотности в ограждающих конструкциях поступает в данное помещение, что является недостатком данных систем, так как неорганизованный приток холодного воздуха(сквозняки) может вызвать простудные заболевания;

·приточно-вытяжная – наиболее распространенная система, при которой организуется одновременная подача воздуха в помещение приточной системой и планомерное его удаление вытяжной системой.

Система приточной вентиляции (рис. 4.5 а) содержит: вентилятор с электродвигателем (5); воздухозаборное устройство (1); фильтр очистки забираемого воздуха от примесей и пыли(3); калорифер (4) и увлажнитель-

157

осушитель (6) для подогрева, увлажнения или осушения воздуха; воздуховоды (2) подачи и устройства распределения воздуха по помещению (7) [19].

Установки вытяжной системы вентиляции (рис. 4.5 б) состоят из вытяжных устройств (8) (отверстия в воздуховодах, вытяжные насадки),

вентилятора с электродвигателем (5), воздуховодов (2), устройства очистки удаляемого воздуха от пыли и газов(9) и устройства для выброса воздуха (10), располагаемого на 1-1,5 м выше конька крыши [19].

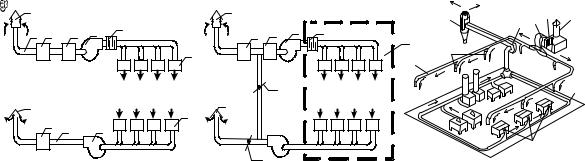

Рис. 4.5. Схемы механической вентиляции: а – приточная; б – вытяжная; в – приточновытяжная с рециркуляцией воздуха; г – расположение в цехе приточно-вытяжной вентиляции

Приточно-вытяжная вентиляция (рис. 4.5 г) обеспечивает одно-

временную подачу воздуха в помещение и планомерное его удаление. При этом в зависимости от назначения помещения объемы подаваемого и удаляемого воздуха могут быть равными или как вэлектровакуумном производстве, где большое значение имеет отсутствие пыли в воздушной среде, объем притока воздуха на 10-15 % превышает объем вытяжки, что создает некоторый избыток давления, исключающий поступление пыли из соседних помещений. Забор чистого воздуха (концентрация вредных веществ £ 0,3ПДК ) осуществляется через воздухозаборную шахту(5) располагаемую вдали от мест выброса удаляемого воздуха. От воздухозаборных шахт или решеток воздух поступает в приточную вентиляционную камеру(4) для воздухоподготовки (подогрева, осущения или увлажнения) откуда вентилятором (3) по приточным воздуховодам (8) подается в помещение. По-

средством жалюзей, эжекционных воздухораспределителей, перфориро-

ванных потолков и других видов(рис. 4.6) приточных вентиляционных насадок (9) его скорость снижается до величин не вызывающих дискомфорта (обычно 0,1…0,3 м/c). Перед выбросом в атмосферу загрязненный воздух, который удаляется через местные отсосы(7) по воздуховодам (6) вытяжной системы вентиляции вентилятором(2) подается в циклон(1) на очистку.

Оборудование вытяжных вентиляционных установок располагается в вентиляционной камере снаружи помещения и если создаваемый системой вентиляции уровень шума меньше уровня шума в помещении на5 дБ, то непосредственно в вентилируемом помещении. Для сокращения эксплуата-

158

ционных расходов и энергозатрат на нагревание и увлажнение приточного воздуха в холодный период года применяют приточно-вытяжные системы вентиляции с частичной рециркуляцией.

Рис. 4.6. Приточные вентиляционные насадки: а – для вертикальной сосредоточенной подачи воздуха; б – для одно- и двухсторонней подачи воздуха под различ-

ными углами; в – для рассеянной подачи воздуха

Рециркуляция воздуха – это повторное использование удаляемого из помещения воздуха. Посредством соответствующей регулировки клапанами к воздуху, подаваемому в помещение частично(10-12 % от требуемого воздухообмена) подмешивают вторичный воздух, отсасываемый вытяжной системой из помещения (10). Это позволяет в холодный период года снизить расход энергии на подогрев и увлажнение приточного воздуха, имеющего низкую температуру и очень низкое влагосодержание. Требуемое количество наружного воздуха определяется по разбавлению углекислого газа или по санитарным нормам. Наиболее часто применяется рециркуляция до воздухонагревателя (калорифера), преимущество которой в том, что, закрыв клапан 13 (см. рис. 4.5 в) можно осуществить 100 % рециркуляцию, используя систему в режиме воздушного отопления.

Система с рециркуляцией после калорифера применяется, если непосредственное смешивание наружного воздуха и рециркуляционного, приво-

дит к выпадению конденсата(при построении процесса смешивания наI-d диаграмме точка смеси попадает ниже линииj = 100 %). Устранить данный недостаток можно, если использовать смешанный вариант рециркуляции с двухступенчатым нагревом воздуха: предварительный подогрев наружного воздуха (1-ый подогрев) и окончательный нагрев смеси воздуха(2-ой подо-

грев).

Однако в одновентиляторных системах с рециркуляцией разрежение в смесительной камере приточной установки весьма незначительно, и при значительном удалении приточной камеры от обслуживаемого помещения его не хватает для преодоления потерь давления в рециркуляционном воздуховоде. Приходится существенно увеличивать сечение воздуховода, что усложняет его прокладку, а в некоторых случаях делает ее вообще невозможной.

Устранить этот недостаток позволяет установка отдельного вытяжного вентилятора, компенсирующего потери давления в рециркуляционном

159

воздуховоде и обеспечивающего устойчивую, хорошо регулируемую рециркуляцию воздуха при любой длине и сечении воздуховода. За рубежом именно такие схемы получили самое широкое распространение, так как вытяжной вентилятор позволяет еще преодолеть добавочные потери давления

втеплообменнике для утилизации тепла удаляемого воздуха.

Внекоторых случаях при соответствующем обосновании могут применяться и другие принципиальные схемы систем вентиляции. За рубежом распространены системы с переменным расходом приточного воздуха, что позволяет вообще отказаться от рециркуляции воздуха в холодный период, подавая в помещение только наружный воздух.

Вентиляционные системы с рециркуляцией воздуха разрешается использовать только в помещениях с отсутствием выделения вредных веществ или если выделяющиеся вещества относятся к4-му классу опасности, а их содержание в поступающем в помещение воздухе не превышает 0,3 ПДК. В зданиях учебных заведений и при наличии в воздухе помещений болезнетворных вирусов, бактерий или резко выраженных запахов применение систем рециркуляции не допускается.

Если плотность выделяющихся газов ниже плотности воздуха, то удаление загрязненного воздуха осуществляется из верхней зоны, а подача свежего непосредственно в рабочую зону (см. рис. 4.7) [19].

Рис. 4.7. Схемы организации воздухообмена при общеобменной вентиляции: а – пассивная рассредоточенная сверху вниз; б – активная рассредоточенная сверху

вверх; в – пассивная рассредоточенная снизу вверх

При выделении газов с плотностью, больше плотности воздуха, из нижней части помещения удаляется 60-70 %, а из верхней части – 30-40 % загрязненного воздуха. В помещениях со значительными выделениями влаги вытяжка влажного воздуха осуществляется из верхней зоны, а подача свежего воздуха в количестве60 % – в рабочую зону и40 % – в верхнюю зону помещения.

Значительная часть легкового, грузового и пассажирского подвижного состава РФ эксплуатируется в условиях холодного климата и, как и все служебные автомобили (пожарные, техническая и скорая медицинская помощь) подлежат закрытому способу хранения. Техническое обслуживание и технический ремонт (ТО и ТР) всех автомобилей также выполняется в закрытых помещениях автотранспортных предприятий(АТП), станций технического обслуживания и частных мастерских.

160

Это означает, что ежедневно миллионы работающих автомобильных двигателей периодически находятся в закрытых помещениях гаражей и ремонтных боксов, специализированных участков по обслуживанию и ремонту приборов системы питания и электрооборудования. В этих помещениях при окраске и сушке кузовов, зарядке аккумуляторов, слесарномеханических, разборочно-сварочных, вулканизационных и других работах наряду с отработавшими газами локализовано выделяются тепло и влага, вредные вещества, которые негативно влияют не только на здоровье работников, но и определяют химический состав микрофлоры, атмосферы, водных объектов и почв в районе их расположения.

Основным, а порой единственным средством обеспечения гигиенических норм воздушной среды на фиксированных РМ и ограниченных зонах преимущественного пребывания работающих с локализованными выделениями отработанных газов, сварочных и паяльных аэрозолей, паров топлива, масел, растворителей и охлаждающих жидкостей, щелочей и серной кислоты, различных видов пылей и другие вредных веществ является вентиляция. Не удивительно, что порой затраты на ее функционирование являются одной из главных расходных статей предприятий.

В нашем холодном климате общеобменная вентиляция даже с- ре циркуляцией воздуха требует серьезных затрат на обогрев свежего -при точного воздуха (в среднем 1 т условного топлива на 500 м3) и не всегда обеспечивает снижение концентрации вредных веществ непосредственно на РМ до допустимого уровня.

Эффективным решением данной проблемы является комбинированная система вентиляции, сочетающая общеобменную и местную механическую вентиляцию с очисткой и рециркуляцией удаляемого воздуха, что позволяет:

·улавливать и удалять вредные выделения непосредственно из мест их образования;

·сократить в несколько раз воздухообмен и тем самым снизить расходы на обработку приточно-вытяжного воздуха и отопление;

·повысить на 10-20 % производительность труда работников за счет обеспечения максимально комфортных условий по температуре и влажности, подвижности и чистоте воздуха.

В зависимости от принципа действия местная вентиляция бывает: Приточной – чистый воздух подается в определенные зоны поме-

щения (чаще всего на РМ), где создаются условия, отвечающие санитарногигиеническим требованиям (рис. 4.8). К местной приточной вентиляции относятся:

–воздушные оазисы – это отгороженные от остального помещения передвижными перегородками высотой 2-2,5 м участки, в которые нагнетается воздух с пониженной температурой;

–воздушные души подают чистый воздух к постоянным РМсосре-
