5.4. Тем параметром, который определяет действие электрического тока на живые организмы, является сила тока, протекающего через организм. Если мы беремся за полюса розетки, через руки течет ток

I =1000220ОмB ,

где 1000 Ом – сопротивление человеческого тела, которое составляет около 1 кОм. Этот ток по порядку величины составляет около 0,2 А и этот ток опасен для человека, как мы знаем из опыта (на самом деле, опасным считается ток больше 0,1 А). Оценим, какой ток потечет через палец, если замкнуть им контакты одной лампочки для карманного фонаря в елочной гирлянде, включенной в бытовую электрическую сеть.

Для оценки тока нам нужно оценить соотношение сопротивления гирлянды и сопротивления тела человека. Если сопротивление гирлянды много меньше сопротивления человеческого тела, то ее последовательное включение с телом человека практически не изменит ток через человека – человека сильно «ударит» током. Если сопротивление гирлянды много больше тела человека, ток через тело будет небольшим.

Сопротивление лампочки в рабочем состоянии составляет

r =U 2 / P ≈10 Ом. Чтобы напряжение на каждой лампе составляло 3 В, в цепь нужно включить N = 220 / 3 ≈70 лампочек, которые в сумме будут иметь сопротивление 700 Ом. Поэтому при замыкании пальцем патрона с вывернутой лампочкой ток через палец будет составлять

что лишь чуть-чуть меньше, чем при замыкании пальцем контактов бытовой электрической сети, и, следовательно, воздействие тока будет достаточно сильным. А на самом деле воздействие тока будет еще сильнее, поскольку ток через лампочки будет меньше рабочего (из-за большого сопротивления человека), они слабо нагреются, и их сопротивление будет значительно меньше их сопротивления в рабочем состоянии (которое мы оценили по номинальной мощности). Таким образом, замыкать контакты перегоревшей лам-

81

самому себе и в конечном положении (эта точка отмечена на рисунке цифрой 1). Поэтому угол между отрезком, связывающим центры дисков в конечном положении, и радиусом малого диска, проведенным в точку 1, был бы равен Δϕ (на рисунке этот угол

отмечен дугой). Из-за отсутствия проскальзывания рассматриваемая точка вращается по часовой стрелке и окажется в положении 2, причем из-за отсутствия проскальзывания длина дуги малого диска, связывающая точку 2 и точку касания дисков в конечном положении, будет равна длине дуги большого диска между точками касания малого диска в начальном и конечном положении, т.е. 2RΔϕ. Таким образом, длина дуги между точками 1 и 2 равна

RΔϕ+ 2RΔϕ=3RΔϕ, и, следовательно, малый диск повернется на угол 3Δϕ вокруг своей оси. А значит, число оборотов малого диска вокруг своей оси n будет равно

n = 32Δϕπ .

Аналогично рассматривается движение малого диска по внутренней поверхности большого. Однако, как легко увидеть, углы его поворота вокруг большого и своей оси будут вычитаться (а не складываться, как в первом случае), поэтому при повороте малого

вокруг своей оси.

Можно предложить и другое решение задачи. Согласно решению задачи 3.5 при качении колеса без проскальзывания скорость центра колеса совпадает со скоростью точек на ободе в системе отсчета, связанной с его центром. А последняя как раз и определяет скорость обращения колеса вокруг своей оси. Другими словами, если центр колеса проходит расстояние 2πR , оно поворачивается на один оборот вокруг центра. Вернемся теперь к дискам. При качении диска радиусом R по внешней поверхности диска радиусом 2R центр малого диска вращается по окружности радиусом 3R . Таким образом, при совершении полного оборота вокруг большого диска центр малого диска проходит расстояние 2π 3R = 6πR , а, следовательно, сам малый диск совершает три оборота вокруг своей оси.

83

Если малый диск движется по внутренней поверхности цилиндрической полости радиусом 2R , его центр движется по окружности радиусом R и при совершении малым диском одного оборота в полости он совершает один оборот вокруг своей оси.

6.1. Длинные балки, пролеты мостов, перекрытия больших закрытых помещение под действием собственного веса испытывают деформации изгиба. Дополнительное нагружение таких балок сосредоточенными силами увеличивают такие деформации, которые являются наиболее опасными для многих строительных

материалов. Поэтому длинные балки и пролеты мостов часто укрепляют системой стержней, которые будут сжиматься-разжиматься при изгибах основного элемента и уменьшать его деформацию. Такие конструкции называются фермами (см. рисунок, на котором показаны фермы железнодорожных мостов). При использовании ферм нужно уметь рассчитывать деформации каждого ее элемента. В этой задаче нам нужно найти растяжение второго слева стержня в верхнем ряду фермы при ее нагружении сосредоточенной нагрузкой в пренебрежении массой самой фермы.

m

mg

Для этого рассмотрим равновесие части кронштейна АВСD (см. рисунок). Внешними силами для этой части являются сила натяжения нити, равная силе тяжести груза (сама конструкция по условию массы не имеет), и силы в двух шарнирах – А и В. Поскольку крепления всех стержней – шарнирные, сила, действующая со стороны

84

(n −1)-го стержня на шарнир В, направлена вдоль стержня (см. ри-

сунок). Поэтому условие моментов для части кронштейна АВСD относительно шарнира А дает

где l – длина одного стержня. Отсюда получаем

T = mg (2n −3). 3

6.2. Из закона Ома для участка цепи сопротивлением R

I = UR ,

где I – ток через участок; U – на- U пряжение на нем, следует, что зави-

симость тока от сопротивления линейна. Это, однако, справедливо, если при протекании тока через проводник его сопротивление не меняется. Но при протекании тока проводники греются, что меняет их сопротивление, и зависимость тока от сопротивления становится нелинейной. Это особенно существенно для электрических лампочек, температура которых (в Кельвинах!) может меняться в несколько раз (от 300 К при комнатных температурах до 2000 К в горящей лампе). С учетом нагревания проводников их вольтамперная характеристика приближенно описывается корневой зависимостью

I = α U ,

где α – некоторая постоянная. Давайте, исследуем работу цепи с учетом такой характеристики.

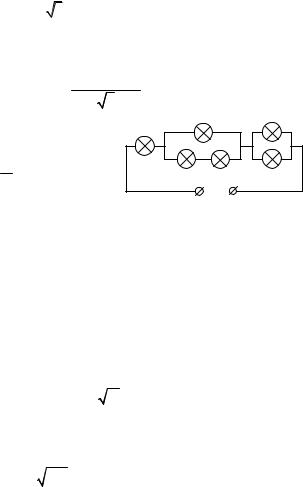

Одиночная лампа перегорает, когда ток через нее достигает значения I0 = 0,3 А ( I0 = α 4 В А); при меньшем токе лампа работа-

ет. Поэтому перегорит та лампа, через которую течет наибольший ток, т.е. самая левая лампа. При этом напряжение на ней будет рав-

но U1 = 4 В.

На участке параллельного соединения одной и двух ламп ток I0 = 0,3 А, протекающий через левую лампу, делится в некоторой

85
