Материал: Определение референтных линий и углов длинных трубчатых костей

11

анатомическая оси бедренной кости составляют угол 7±2º. Угол между осью шейки бедренной кости и механической осью составляет 44±2º (рис. 6 а). Эти углы могут быть использованы для построения механических и анатомических осей проксимального и дистального костных фрагментов при отсутствии торсионной деформации бедренной кости.

Построение механической оси проксимального фрагмента бедренной кости можно выполнить следующими способами:

1.Через центр головки бедренной кости провести линию параллельную анатомической оси, затем провести линию под углом 7º к первой линии. Вторая линия является механической осью (рис. 6 б).

2.Провести ось шейки бедренной кости, затем из центра головки – линию под углом 44º к оси шейки бедра. Вторая линия является механической осью (рис. 6 в).

Способы построения анатомической оси проксимального фрагмента бедренной кости:

1.Проводят ось шейки бедренной кости, анатомическую ось проводят из грушевидной ямки под углом 130º к оси шейки бедренной кости (рис. 6 г);

2.Проводят проксимальную суставную линию через центр головки бедренной кости и верхушку большого вертела. Анатомическую ось проводят из грушевидной ямки под углом 84º к суставной линии (рис. 6 д).

12

гд

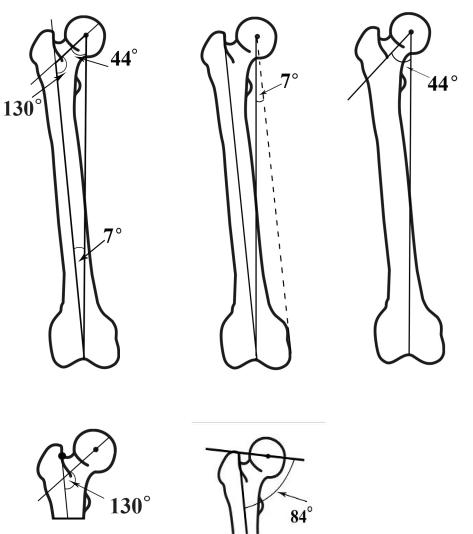

Рис. 6. Соотношения между референтными линиями и построение осей проксимального фрагмента бедренной кости во фронтальной плоскости

Точка, располагающаяся напротив медиального межмыщелкового возвышения, является точкой пересечения анатомической оси бедренной кости с линией коленного сустава. Поэтому для построения анатомической оси дистального костного фрагмента проводят суставную линию. Из указанной точки проводят вторую линию под углом 81º к суставной линии. Вторая линия и есть анатомическая ось дистального костного фрагмента

(рис. 7 а).

Для построения механической оси дистального фрагмента бедренной кости линию сустава делят пополам. Из центра суставной линии проводят

13

вторую линию под углом 88º к суставной линии. Вторая линия и есть механическая ось дистального костного фрагмента (рис. 7 б).

Антеверсия проксимального отдела бедра от фронтальной плоскости составляет 20–25º (от 6º до 40º) [9, 11, 12]. Одна из линий, образующих угол, проводится через центры головки и шейки, вторая – параллельно линии, проведенной по заднему краю мыщелков бедренной кости

(рис. 7 в).

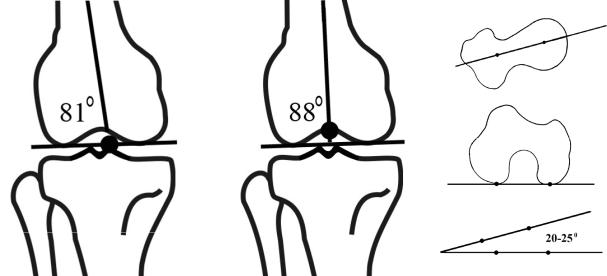

Рис. 7. Построение осей дистального фрагмента бедренной кости во фронтальной плоскости (а, б), антеверсия проксимального отдела бедра (в)

Для построения механической оси проксимального фрагмента большеберцовой кости проводят линию сустава и делят ее пополам. Механическую ось проводят из середины суставной линии под углом 87º (рис. 8 а). Анатомическая ось располагается на 4+4 мм медиальнее механической оси.

Для построения механической оси дистального фрагмента большеберцовой кости проводят линию сустава и делят ее пополам. Механическую ось проводят из середины суставной линии под углом 89º. (рис. 8 б). Анатомическая ось располагается на 4+4 мм медиальнее механической оси.

14

Наружная торсия дистального отдела костей голени составляет 30– 35º (от 16º до 50º) [9, 11, 12]. Одна из линий, образующих угол, проводится параллельно заднему краю мыщелков большеберцовой кости, вторая – от центра пилона до центра дистального тибиофибулярного сочленения

(рис. 8 в).

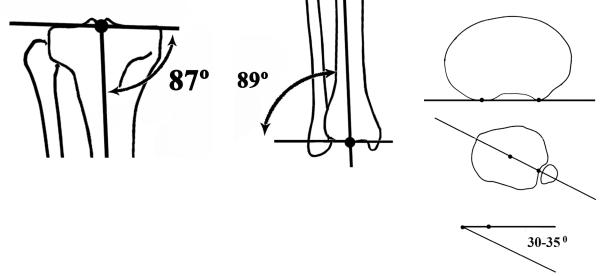

Рис. 8. Построение осей проксимального и дистального фрагментов большеберцовой кости во фронтальной плоскости (а), торсия дистального отдела голени (в)

Для построения РЛУ в сагиттальной плоскости используются следующие ориентиры:

в дистальном отделе бедра: при незакрытой зоне роста для построения линии сустава используют точки пересечения зоны роста с кортикальной пластинкой по передней и задней поверхностям, при закрытой зоне роста эти точки определяют на уровне перехода эпифиза в диафизарную часть – там, где мыщелки “соединяются” с метафизом

(рис. 9 а);

в проксимальном отделе большеберцовой кости точки для проведения линии сустава определяют по границе суставной поверхности в

15

переднем и заднем отделах; это точки, ограничивающие плоскую часть субхондральной зоны (рис. 9 а);

в дистальном отделе голени линию сустава проводят через нижние выступающие точки суставной поверхности большеберцовой кости

(рис. 9 в).

Линия коленного сустава в дистальном отделе бедра пересекается с анатомической осью бедренной кости в точке, отделяющей её переднюю треть. В проксимальном отделе голени линия коленного сустава пересекается с анатомической осью большеберцовой кости в точке, отделяющей от неё спереди 1/5 часть (рис. 9 б). В дистальном отделе голени анатомическая ось большеберцовой кости пересекает линию голеностопного сустава посередине (рис. 9 в).

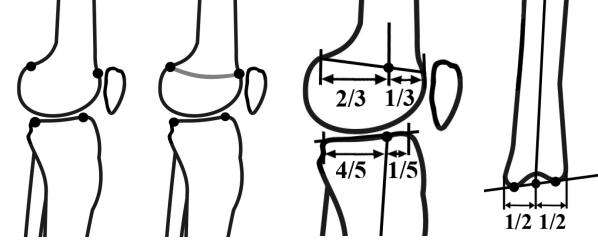

Рис. 9. Ориентиры для проведения линий суставов и осей в сагиттальной плоскости

Анатомическая ось бедренной кости пересекает линию коленного сустава в дистальном отделе бедра под углом 83º к задней поверхности и делит её на две неравные части: 1/3 в переднем отделе и 2/3 в заднем отделе. При построении анатомической оси дистального фрагмента бедренной кости проводят линию коленного сустава в дистальном отделе бедра; делят её на 3 части; из точки, отделяющей переднюю 1/3 суставной
