Материал: Определение референтных линий и углов длинных трубчатых костей

21

центр рентгенологической окружности, соответствующей внутреннему валу блока и верхней части пластинки, разделяющей ямку локтевого отростка и ямку венечного отростка (рис. 15 б). Эти линии должны пересекаться под углом 30º (20–45º). Для определения ретроверсии дистального отдела плеча проводят первую линию через центр головки и межбугорковую борозду; затем проводят вторую линию посередине между тангентами к переднему и заднему краям блока (рис. 15 в). Угол между этими линиями в среднем составляет 60–70º (40–80º) [15].

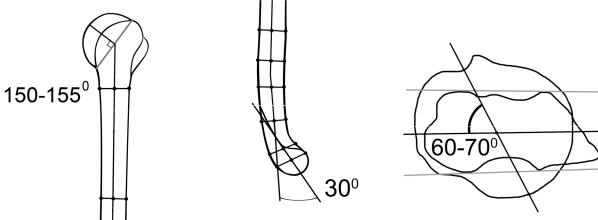

Рис. 15. Определение референтных линий и углов плечевой кости в сагиттальной плоскости (а, б); определение ретроверсии дистального отдела плеча (в)

Во фронтальной плоскости ось локтевого отростка расположена под углом 85º (78–88º) к суставной линии. Проксимальный эпиметафизарный угол составляет 20º (10–28º). Локтевая кость имеет изгиб 14º (7–20º) на уровне проксимального метадиафиза (рис. 16 а). Во фронтальной плоскости среднедиафизарная линия локтевой кости делает два изгиба: 5º (2–7º) на уровне проксимальной и средней третей диафиза и 3º (0–5º) – на уровне средней и дистальной третей диафиза (рис. 16 б). Проксимальный эпидиафизарный угол локтевой кости составляет 112º (99–120º) в сагиттальной плоскости (рис. 16 в). В этой плоскости локтевая кость имеет три изгиба: 2º (0–5º) на уровне проксимального метадиафиза, 1º (0–4º) на

22

границе проксимальной и средней третей диафиза и 2º (0–5º) на границе средней и дистальной третей диафиза (рис. 16 г). В сагиттальной плоскости локтевая кость также имеет изгиб 3º (0–6º) на уровне средней трети (рис. 16 д).

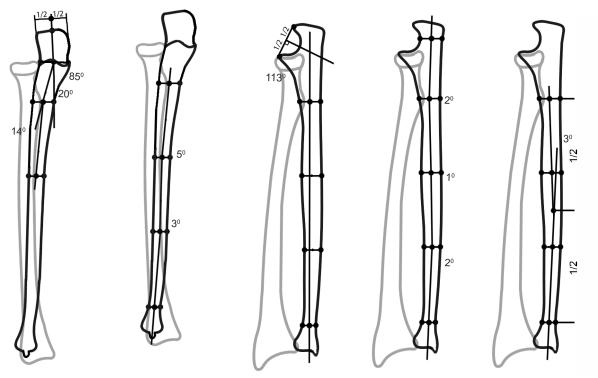

Рис. 16. Референтные линии и углы локтевой кости

Во фронтальной плоскости проксимальный эпидиафизарный угол лучевой кости составляет 87º (86–88º). Лучевая кость имеет изгибы: 13º (9– 18º) на уровне бугорка лучевой кости (рис. 17 а), 13º (8–15º) в средней трети (рис. 17 б), 5º (4–6º) на границе верхней и средней трети диафиза и 8º (5–13º) на границе средней и нижней третей диафиза (рис. 17 в). Дистальный эпидиафизарный угол лучевой кости во фронтальной плоскости определяют следующим образом: проводят среднедиафизарную линию в дистальной 1/3 кости; проводят суставную линию, являющуюся касательной к верхушке шиловидного отростка и внутреннему краю суставной поверхности лучевой кости; эти линии должны пересекаться под

23

углом 62º (61–63º). Обратите внимание, что среднедиафизарная линия пересекает суставную линию не в ее центре (рис. 17 г).

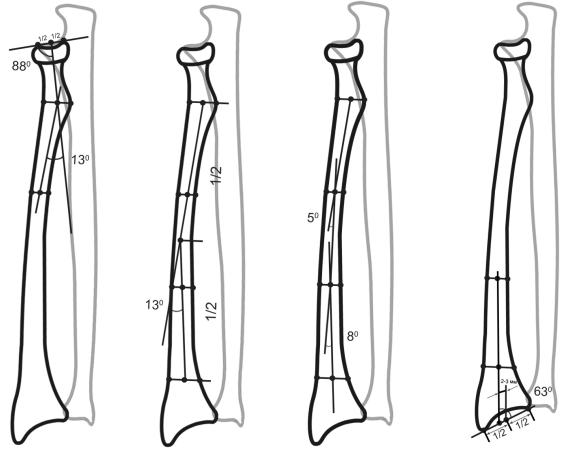

Рис. 17. Референтные линии и углы лучевой кости во фронтальной плоскости

В сагиттальной плоскости проксимальный эпидиафизарный угол составляет 86º (85–87º). Лучевая кость в сагиттальной плоскости имеет изгибы 5º (3º-10º) в проксимальной её трети (рис. 18 а), 4º (1–5º) на границе проксимальной и средней третей (рис. 18 б), 4º (1–6º) в средней трети (рис. 18 в). Для определения дистального эпидиафизарного угла лучевой кости в сагиттальной плоскости проводят среднедиафизарную линию в дистальной трети кости и суставную линию по краям суставной фасетки, которые должны пересекаться под углом 83º (77–90º). Обратите

24

внимание, что среднедиафизарная линия пересекает суставную линию не в её центре (рис. 18 г).

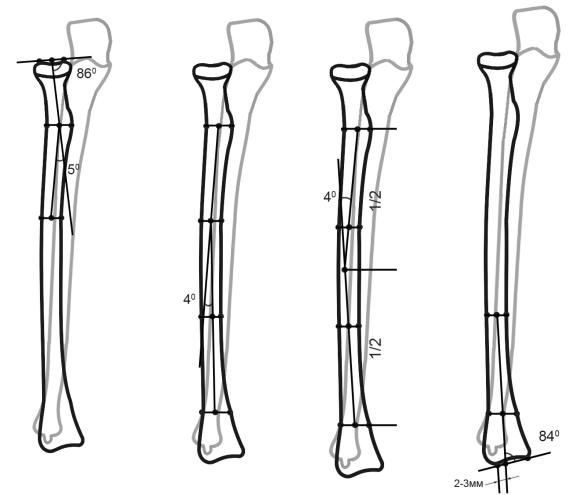

Рис. 18. Референтные линии и углы лучевой кости в сагиттальной плоскости

Для определения уровней расположения суставов лучевой и локтевой костей во фронтальной плоскости проводят первую линию через верхушку шиловидного отростка лучевой кости перпендикулярно среднедиафизарной линии лучевой кости; затем параллельно первой линии проводят вторую по краю суставной поверхности локтевой кости. Расстояние между этими линиями должно составлять 11–12 мм (рис. 19 а). Для определения соотношения длин локтевой и лучевой костей проводят линию по краю суставной поверхности локтевой кости (рис. 19 б).

25

Существует три варианта уровней расположения суставов лучевой и локтевой костей:

(0)-вариант: суставные площадки находятся на одном уровне (74%); (-)-вариант – головка локтевой кости расположена проксимальнее

суставной площадки лучевой (4,3%);

(+)-вариант – локтевая кость выступает дистальнее лучевой (21,7%) [8, 9, 14, 16].

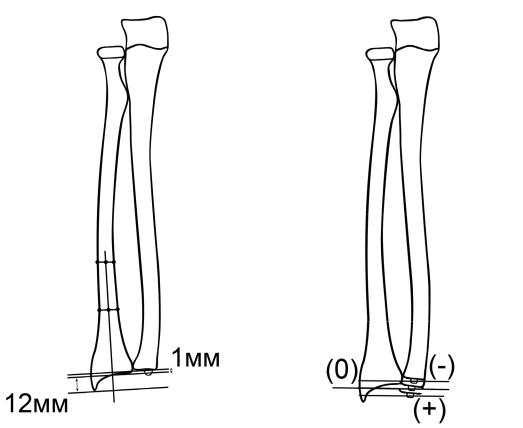

Рис. 19. Уровни расположения суставов лучевой и локтевой кости в дистальном отделе
