одинарными линиями со стрелками, могут соединяться и разветвляться различными способами.

Исполнительными механизмами реализации функций могут быть: весь персонал предприятия, структурные единицы, исполнители.

Для управления процессами применяются заказы, спрос, наличие финансовых ресурсов, бюджет, законодательная и оперативная база, инструкции и правила и т.п.

При определении состава функций и их агрегирования в SADT-моделировании выделяют основные функции, которые прямо связаны с выполнением целей системы, например, исследования и разработки, освоение производства, производство, сбыт и т.п.;

Функции обеспечения которые прямо связаны с основными функциями и влияют на конкурентоспособность предприятия, например, логистика, контроль качества, информационное обеспечение, сервисные услуги и т.п.;

Функции обслуживания, которые создают условия для функционирования предприятия в целом, например, финансовое обеспечение, обеспечение кадрами, администрирование, хозяйственное обеспечение и т.п.

Состав и степень детализации функций должны обеспечивать достижение целей моделирования. При не достижении поставленных целей цикл моделирования повторяется.

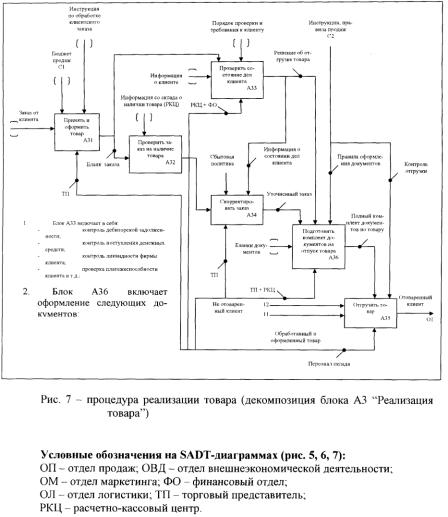

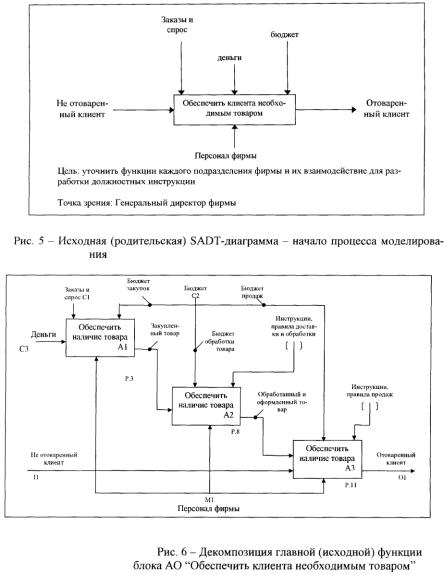

На рис. 5,7 показаны фрагмента SADT-модели торговой фирмы, приведенные в /12/. Исходя из декомпозии основной Функции торговой фирмы «обеспечить клиента необходимым товаром» (рис. 2) на рис. 5 показана исходная (родительская) SADT-диаграмма, на рис. 6 и 7 SADT-диаграммы отдельных блоков.

31

Проектирование производственных систем на основе анализа и проектирования организационных связей /23/.

В данном подходе считается, что объектом и результатом организационной деятельности в производственных системах является обеспечение связей между основными элементами систем. Основной задачей является установление и обеспечение целесообразных связей в сфере движения и использования средств производства, живого труда и управления. Основными видами связей в различных сферах организационной деятельности производственной системы являются:

а) в сфере организации вещественной части производства, т.е. связи между средствами производства – технологические, кооперационные, обслуживающие, управленческие;

б) в сфере организации труда, т.е. связи людей со средствами производства и между собой в процессе производства – кооперационные (координационные), технологические, обслуживающие, экономические, социальные, управленческие;

в) в сфере организации управления, т.е. связи между управляющей и управляемой системами (между субъектом и объектом управления) – связи управления, экономические, социальные, координационные (кооперационные), технологические, обслуживающие.

Рациональной считается следующая последовательность при проектировании производственной системы: вначале проектируется структура технико-технологических связей (маршрутная технология, транспортные потоки и т.п.), затем на нее “накладывается ” структура связей организации труда и в завершении проектируется структура связей управления.

Для проектирования связи между элементами (например А и Б) необходимо определить их взаиморасположение в пространстве и взаимодействие во времени, выбрать рациональный способ соединения или сообщение между ними, обусловить объем и содержание связи.

Процесс проектирования связей, в общем виде, пред-

ставляет собой решение следующих вопросов:
