Материал: Основы 3D-моделирования в системе NX. учеб.-метод. пособие. Барабанов В.Ф., Нужный А.М

Рис. 4.8. Скругление ребраДосрочная остановка в угле

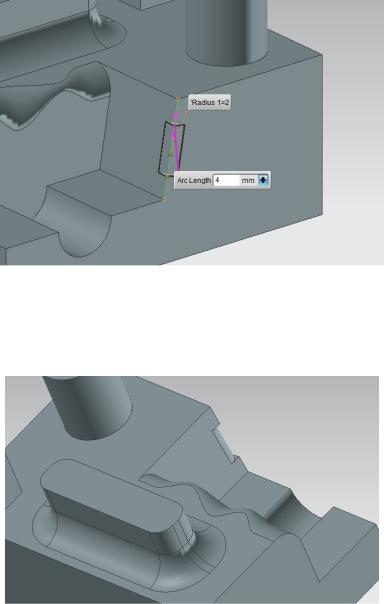

Затем устанавливаем 2 точки на концах грани и перемещем их так, как показано на рис. 4.9.

45

Рис. 4.9. Установка точек

В результате должно получиться скругление, которое изображено на рис. 4.10.

Рис. 4.10. Результат скругления

46

Теперь скруглим ребра с заданием сферы на вершине угла. Для этого выберем меню Вставить -

Конструктивный элемент – Скругление ребра. Выберем ребра, которые указаны на рис. 4.11.

Рис. 4.11. Ребра для скругления

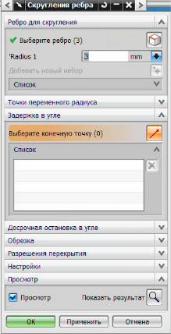

Теперь раскроем меню Задержка в угле (рис. 4.12) и выберем вершину, в которой сходятся эти 3 ребра.

47

Рис. 4.12. Выбор вершины

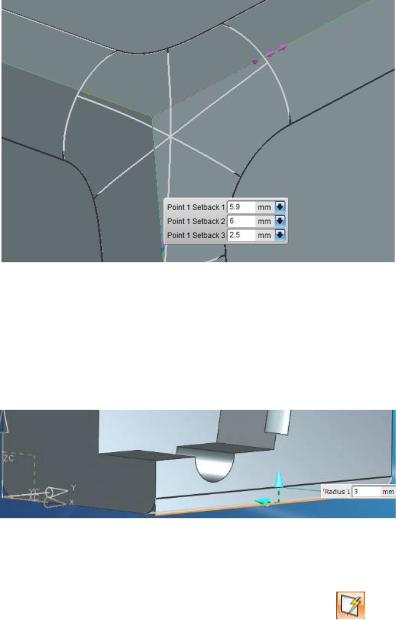

Теперь, передвигая стрелки, можно менять степени скругления. Результат представлен на рис. 4.13.

48

Рис. 4.13. Результат скругления

Создадим скругление ребра с обрезкой по заданной плоскости. Для этого выберем меню Вставить -

Конструктивный элемент – Скругление ребра. Выберем нижнее ребро, указанное на рис. 4.14.

Рис. 4.14. Выбор ребра

Теперь раскроем меню Обрезка и выберем пункт
