Материал: Основы 3D-моделирования в системе NX. учеб.-метод. пособие. Барабанов В.Ф., Нужный А.М

Рис. 4.15. Обрезка по плоскости

Выберем плоскость, указанную на рис. 4.16.

50

Рис. 4.16. Выбор плоскости

Сменим направление и нашу модель можно увидеть на рис. 4.17.

51

Рис. 4.17. Результат скругления

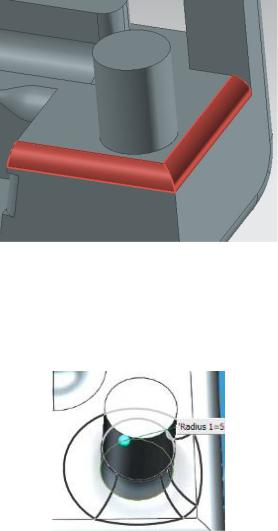

Теперь самостоятельно проведем скругление, двух ребер, показанных на рис. 4.18.

52

Рис. 4.18. Ребра для скругления

Скруглим ребра у цилиндра так, чтобы это скругление пересекалось со скруглением этих двух ребер. Это показано на рис. 4.19.

Рис. 4.19. Установка скругления

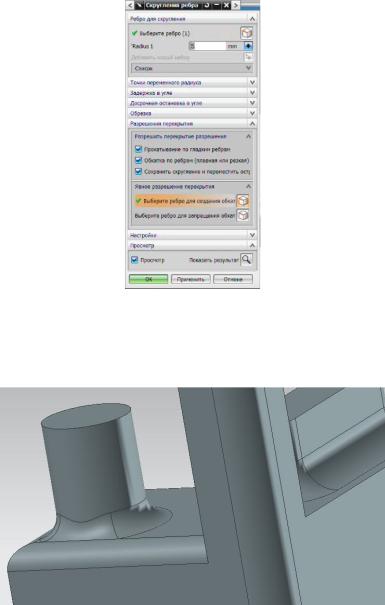

Теперь выберем ребра для создания обкатки. Для этого выберем функцию как изображено на рис. 4.20 и выберем 2 пересекающихся ребра.

53

Рис. 4.20. Установка скругления

Результат данных действий можно увидеть на рис. 4.21.

Рис. 4.21. Результат скругления

54
