Рис. 3.3. Результат

Параметры отверстий можно редактировать, нажав на отверстиях правой кнопкой мыши.

По правой кнопке мыши из контекстного меню Изменить эскиз можно редактировать положение отверстий в эскизе.

Теперь создадим отверстие в стенке нашей детали. Только в качестве типа отверстия выберем Серия отверстий. Самостоятельно поменять различные параметры так, чтобы отверстие приняло вид, изображенный на рис. 3.4.

Создадим на нашем основании карман. Для этого выполним команду Вставить - Элементы проектирования – Карман – Прямоугольный. В

качестве направляющих для кармана будут 2 показанные на рис. 3.5 грани нашей модели.

35

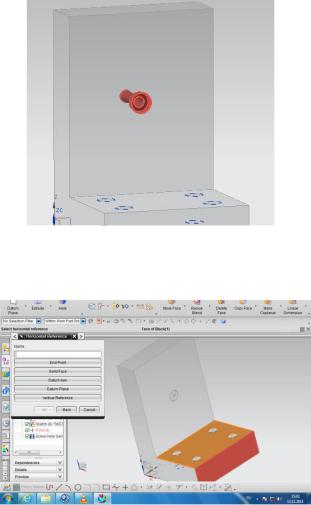

Рис. 3.4. Добавление отверстия

Рис. 3.5. Создание карманов

С помощью инструментов позиционирования задаем позиционные размеры (рис. 3.6).

36

Рис. 3.6. Позиционные размеры

По правой кнопке мыши из контекстного меню Изменить параметры редактируем значения размеров. Следует задать различные радиус угла и радиус пола. В результате карман примет вид, показанный на рис. 3.7.

Рис. 3.7. Законченный вид карманов

37

По правой кнопке мыши из контекстного меню

Изменить параметры используем опцию Перепривязать

для смены грани расположения кармана. Для этого следует указать новые ребра привязки кармана на другой грани. В результате получится модель, изображенная на рис. 3.8.

Рис. 3.8. Законченный вид фигуры

38

4. ЛАБОРАТОРНАЯ РАБОТА № 3 ОПЕРАЦИЯ СКРУГЛЕНИЯ РЕБРА

4.1. Общие методические указания по выполнению лабораторной работы № 3

Цель работы: изучение основных функций для осуществления скругления.

Порядок выполнения работы:

осуществить

1.Простое скругление.

2.Скругление ребра с переменным радиусом.

3.Скругление с досрочной остановкой в точках.

4.Сферическое скругление на вершине угла.

5.Скругление с обрезкой.

6.Скругление с использованием опций перекрытия.

4.2. Выполнение работы

Для выполнения данной лабораторной работы загрузим заранее созданную модель с названием blend_1.prt.

Теперь создадим скругление ребер с использованием фильтра «Касательные кривые». Для этого выберем меню Вставить - Конструктивный элемент – Скругление ребра. Затем на панели выбора вместо

Единственной кривой(Single Curve) применим Касательные кривые(Tangent Curve), что показано на рис. 4.1. Радиус можно задавать как в меню создания сглаживания, так и непосредственно при работе с моделью.

39
