днем в пешем порядке, а при движении на машине и выдерживании направлений по гирополукомпасу – 6 - 10 км. Для движения ночью ориентиры намечаются по маршруту чаще. Чтобы обеспечить скрытный выход к указанному пункту, маршрут намечают по лощинам, массивам растительности и другим объектам, обеспечивающим маскировку движения. Необходимо избегать передвижений по гребням возвышенностей и открытым участкам.

4. Углы, направления и их взаимосвязь на карте

Углы, направления и их взаимосвязь на карте (рис.30)

Истинный азимут (Аи) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением истинного меридиана данной точки и направлением на объект.

Магнитный азимут (Ам) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0е до 360° между северным направлением магнитного меридиана данной точки и направлением на объект.

Дирекционный угол (α; ДУ) - горизонтальный угол, измеряемый по ходу часовой стрелки от 0° до 360° между северным направлением вертикальной линии координатной сетки данной точки и направлением на объект.

Магнитное склонение (δ; Ск) - угол между северным направлением истинного и магнитного меридианов в данной точке. Если магнитная стрелка отклоняется от истинного меридиана к востоку, то склонение восточное (учитывается со знаком +), при отклонении магнитной стрелки к западу - западное (учитывается со знаком -).

Сближение меридианов (γ; Сб) - угол между северным направлением истинного меридиана и вертикальной линией координатной сетки в данной точке. При отклонении линии сетки к востоку – сближение меридиана восточное (учитывается со знаком +), при отклонении линии сетки к западу - западное (учитывается со знаком -).

86

Поправка направления (ПН) - угол между северным направлением вертикальной линии координатной сетки и направлением магнитного меридиана. Она равна алгебраической разности магнитного склонения и сближения меридианов:

ПР( ) ( )

Значения: δ, γ, ПН снимают по данным с карты (см. легенду в ю.-з. углу карты).

δ=6° 15' γ=-2° 21' ПН= +8° 36'

Значения: Аи, Ам и α определяют по карте или вычисляют по формулам:

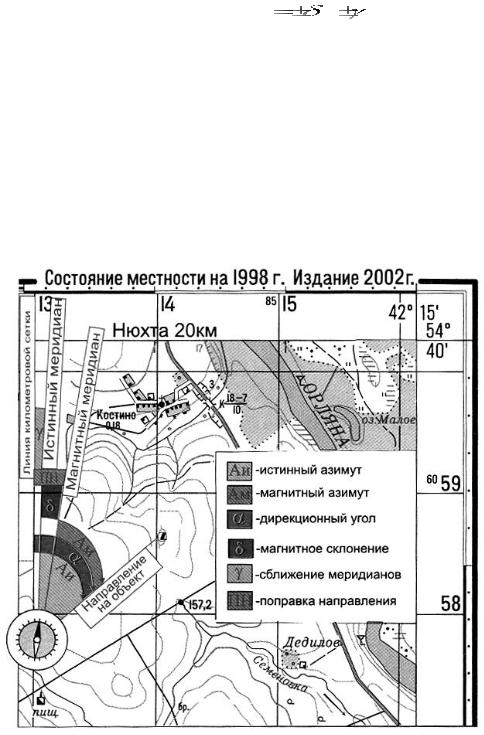

Рис.30. Углы, направления и их взаимосвязь на карте

87

ТЕМА 6.

СИСТЕМЫ КООРДИНАТ И ОСНОВНЫЕ СПОСОБЫ ЦЕЛЕУКАЗАНИЯ, ПРИМЕНЯЕМЫЕ

ВОРГАНАХ ВНУТРЕННИХ ДЕЛ

1.Системы координат, применяемые

ворганах внутренних дел

Существует множество координатных систем, которые находят широкое применение в различных областях науки и техники. В органах внутренних дел МВД России, в Российской Армии, других силовых структурах применяют такие системы координат, которые позволяют сравнительно просто и однозначно определять положение точек земной поверхности как по результатам непосредственных измерений на местности, так и с использованием топографических карт. К числу таких координатных систем относятся географические, плоские прямоугольные, полярные и биполярные координаты.

Мы рассмотрим лишь две системы координат - географические и плоские прямоугольные координатные системы, так как они наилучшим образом отвечают требованиям к определению положения объектов в условиях проведения специальных операций и ведения оперативнорозыскной работы. Применение полярных и биполярных координат, в основном, характерно для армейских структур, в частности, для подготовки пусков ракет и стрельбы артиллерии.

Система координат представляет собой совокупность линий и плоскостей, ориентированных определенным образом в пространстве, относительно которых определяют положение точек, объектов и целей. Линии, принятые за начальные, служат осями координат, а плоскости - координатными плоскостями.

Координатами называются угловые и линейные величины, определяющие положение точки на поверхности или в пространстве.

88

Системой географических координат называется система, в ко-

торой положение точки на земной поверхности определяется угловыми величинами широтой и долготой относительно плоскостей экватора и начального Гринвичского меридиана. Счет географических координат ведется от точки его пересечения с экватором, поэтому система географических координат является единой для всей поверхности Земли. Она позволяет определять взаимное положение объектов, расположенных на значительных расстояниях друг от друга.

Система плоских прямоугольных координат предназначена для указания положения изображений точек земной поверхности на топографической карте. Плоские прямоугольные координаты – линейные величины, определяющие положение объекта на плоскости относительно принятого начала координат – пересечение двух взаимно перпендикулярных прямых (координатных осей Х и Y). В топографии каждая 6- градусная зона имеет свою систему прямоугольных координат. Ось Х - осевой меридиан зоны, ось Y – экватор, а точка пересечения осевого меридиана с экватором – начало координат.

Прямоугольные координаты находят наиболее широкое применение в органах внутренних дел при решении практических задач на местности и по карте. Они удобнее географических координат, так как пользоваться линейными величинами проще, чем угловыми.

2. Географические координаты точек на земной поверхности

Географические координаты широта и долгота точек на земной поверхности могут определяться по результатам наблюдений небесных светил и по результатам геодезических измерений на местности, В первом случае они называются астрономическими координатами, а во втором геодезическими. При определении астрономических координат точка проектируется отвесной линией на поверхность геоида, а при определении геодезических координат - нормалью на поверхность земного эл-

89

липсоида. Так как распределение массы Земли и отклонение поверхности геоида от поверхности земного эллипсоида неравномерное, то отвесная линия не совпадает с нормалью на 3 - 4° в горных районах на 40°

(рис. 31).

Рис. 31. Уклонение отвесной линии в точке М.

Таким образом, географические координаты - это обобщенное понятие об астрономических и геодезических координатах, когда уклонение отвесной линии не учитывается.

Географической широтой ( - фи) называется угол между отвесной линией в данной точке земной поверхности и плоскостью экватора. Широта отсчитывается по дуге меридиана в обе стороны от экватора, начиная с 0° до 90°. Широты точек северного полушария называются северными, а южного полушария - южными (рис. 32).

Географической долготой (- лямбда или L) называется дву-

гранный угол между плоскостью меридиана данной точки и плоскостью меридиана, условно принятого за начальный (Гринвичский). Долготы отсчитываются по дуге экватора или параллели в обе стороны от начального меридиана, от 0° до 180°. Долготы точек, расположенных к востоку от Гринвича до 180°, называются восточными, а к западу – западными (рис. 32).
