Форма и расположение кластера точек на диаграмме разброса определяют различные варианты корреляции парных данных. Наиболее часто встречающиеся из них приведены на рис. 23.7.

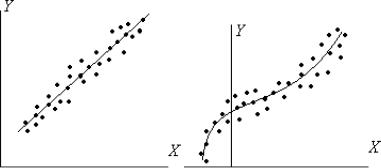

а б Рис. 23.7. Виды корреляционного поля

Визуально, по внешнему виду корреляционного поля можно оценить структуру функциональной зависимости Y(X). Если корреляционное поле – вытянутый эллипс то связь линейная (рис.23.7., а). Чем уже эллипс, тем теснее связь. Если корреляционное поле представляет собой неправильную фигуру, то можно предположить, что зависимость нелинейная (рис.23.7, б). Если корреляционное поле – круг, с равномерной плотностью распределения точек, то можно сказать, что связи между переменными нет.

Диаграмма разброса является удобным и простым инструментом для выявления взаимосвязи парных данных. Однако сильная взаимосвязь не обязательно означает, что одна переменная напрямую связана с другой переменной. В частности, может быть третья переменная, которая влияет на исследуемые парные данные и которая в итоге «кластеризует» точки на диаграмме разброса.

8. Диаграмма Исикавы

Диаграмма Исикавы (Ишикавы) или причинно-следственная диаграмма (иногда ее называют диаграмма «рыбья кость») – применяется с целью графического отображения взаимосвязи между решаемой проблемой и причинами, влияющими на ее возникновение. Как правило, данный инструмент качества используют совместно с методом «мозгового штурма», т.к. он позволяет быстро отсортировать по ключевым категориям причины проблем, найденных с помощью «мозгового штурма».

Диаграмма Исикавы дает возможность выявить ключевые параметры процессов, влияющие на характеристики изделий, установить причины проблем процесса или факторы, влияющие на возникновение дефекта в изделии. В том случае, когда над решением проблемы работает группа специалистов, причинно-следственная диаграмма помогает группе достичь общего понимания проблемы. Также, с помощью диаграммы Исикавы можно понять, каких данных, сведений или знаний о проблеме недостает для ее решения и тем самым сократить область принятия необоснованных решений.

21

Когда строится диаграмма Исикавы, причины проблем распределяют по ключевым категориям. В качестве таких категорий выступают – человек, методы работы (действий), механизмы, материал, контроль и окружающая среда. Все причины, связанные с исследуемой проблемой детализируются в рамках этих категорий:

Причины, связанные с человеком включают в себя факторы, обусловленные состоянием и возможностями человека. Например, это квалификация человека, его физическое состояние, опыт и пр.

Причины, связанные с методом работы заключают в себе то, каким образом, выполняется работа, а также все, что связано с производительностью

иточностью выполняемых операций процесса или действий.

Причины, связанные с механизмами – это все факторы, которые обусловлены оборудованием, машинами, приспособлениями, используемыми при выполнении действий. Например, состояние инструмента, состояние приспособлений и т.п.

Причины, связанные с материалом – это все факторы, которые определяют свойства материала в процессе выполнения работы. Например, теплопроводность материала, вязкость или твердость материала.

Причины, связанные с контролем – это все факторы, влияющие на достоверное распознавание ошибки выполнения действий.

Причины, связанные с внешней средой – это все факторы, определяющие воздействие внешней среды на выполнение действий. Например, температура, освещенность, влажность и т.п.

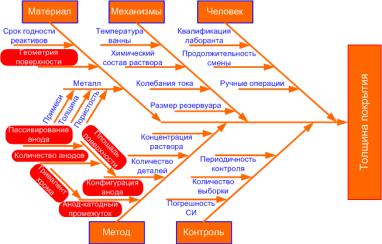

Пример. Диаграмма Исикавы построена для определения причин неравномерной толщины покрытия, наносимого гальваническим способом на металлические детали (рис. 23.8). Исследуемая проблема – неравномерность толщины покрытия. Причины распределяются по пяти ключевым категориям – человек, метод, материал, механизмы, контроль. Наиболее значимые причины выделены красным цветом.

Диаграмма Исикавы обладает следующими преимуществами: позволяет графически отобразить взаимосвязь исследуемой проблемы и причин, влияющих на эту проблему; дает возможность провестисодержательный анализ цепочки взаимосвязанных причин, воздействующих на проблему; удобна и проста для применения и понимания персоналом. Для работы с диаграммой Исикавы не требуется высокая квалификация сотрудников, и нет необходимости проводитьдлительное обучение.

22

Рис. 23.8. Диаграмма Исикавы

К недостаткам данного инструмента качества можно отнести сложность правильного определения взаимосвязи исследуемой проблемы и причин в случае, если исследуемая проблема является комплексной, т.е. является составной частью более сложной проблемы. Другим недостатком может являться ограниченное пространство для построения и прорисовывания на бумаге всей цепочки причин рассматриваемой проблемы. Но данный недостаток может быть преодолен, если диаграмма Исикавы строится с применением программных средств.

Задания для практической работы

Практическая работа. Оформление результатов оценки соответствия технологического процесса требованиям нормативных документов и технических условий

Задание 1. Гистограммы.

Изучите теоретический материал, представленный в методических указаниях. Составьте таблицу: Виды гистограмм по форме таблицы 23.4. Оформите схему на листе формата А4 с указанием фамилии, имени, отчества, группы.

Таблица 23.4

Форма таблицы «Виды гистограмм»

Задание 2. Сильные и слабые стороны инструментов качества. Изучите теоретический материал, представленный в методических указаниях. Составьте схему: Сильные и слабые стороны инструментов качества. Оформите схему на листе формата А4 с указанием фамилии, имени, отчества, группы.

23

Задание 3. Диаграмма Исикавы.

Обучающиеся делятся на группы по 3-4 человека и строят причинноследственную диаграмму для продукции, услуги, изделия, процесса или группы процессов по их собственному выбору. Из всех выбранных факторов выделяются наиболее значимые. В выводах обосновывается выбор факторов и построение диаграммы. Оформите диаграмму на листе формата А4 с указанием фамилий, имен, отчеств, группы.

Примерные варианты процессов:

1.Изучение дисциплины в рамках обучения по специальности.

2.Перевозка пассажиров городским автотранспортом.

3.Доставка посылок почтой России.

4.Посещение поликлиники.

5.Получение кредита в банке.

6.Пассажирские авиаперевозки.

7.Приготовление супа

Представьте на проверку преподавателю отчет о результатах работы. Ответьте на контрольные вопросы.

Контрольные вопросы

1.Назовите основные инструменты контроля качества.

2.Для чего используют контрольный листок? Каков порядок его построения?

3.Для чего используют гистограмму? Каков порядок ее построения?

4.Для чего используется метод стратификации?

5.Для чего используется диаграмма Парето? Каков порядок ее построения?

6.Для чего используется диаграмма рассеивания? Каков порядок ее построения?

7.Для чего используется диаграмма Исикавы? Каков порядок ее построения?

ПРАКТИЧЕСКАЯ РАБОТА № 24 ЗАПОЛНЕНИЕ ОПЕРАЦИОННОЙ КАРТЫ КОНТРОЛЯ НА

ОСНОВАНИИ ТРЕБОВАНИЙ ЧЕРТЕЖА К ИЗГОТОВЛЕНИЮ ДЕТАЛИ

Теоретическая часть

1.Общие положения

Техническую документацию контроля разделяют на три вида:

1.Технологическая документация;

2.Сопроводительная документация;

3.Накопительная документация.

24

Под технологической документацией понимают операционные карты и ведомости операций.

Операционные карты и ведомости операций используют для описания технологических операций и технологических процессов технического контроля. В составе комплекса ЕСТД разработан ГОСТ 3.1502-85 « ЕСТД. Формы и правила оформления документов на технический контроль».

Операционные карты предназначены для описания технологических операций технического контроля с указанием содержания и последовательности переходов. Под переходом понимают элементарную часть технологической операции. Операционные карты, как правило, разрабатывают для сложных операций с большим числом переходов. Они используются в крупносерийном и массовом производстве. В их указывают контролируемые параметры, данные о применяемых средствах технологического оснащения и норм времени.

Ведомости операций предназначены для операционного описания технологических операций технического контроля в технологической последовательности с указанием переходов. Их разрабатывают в том случае, если технологический процесс содержит большое число операций технического контроля, а сами операции состоят из двух – трёх несложных переходов.

Ведомости операций и операционные карты должны применяться совместно с маршрутной картой или заменяющими ее картами технологического процесса или картой типового (группового) технологического процесса в зависимости от того, разрабатывается комплект документов на единичный или типовой (групповой) технологический процесс.

В зависимости от сложности изделия и объема контролируемых параметров операции технического контроля могут входить в самостоятельный технологический процесс технического контроля, так и быть составными частями технологических процессов, специализированных по методам обработки, оформления и сборки.

Наименование операций технического контроля следует применять по классификатору технологических операций машиностроения и приборостроения.

Операции технического контроля могут быть описаны в маршрутном или маршрутно-операционном описании (в единичном и мелкосерийном производстве) либо в операционном описании (в крупно-серийном и массовом производстве).

Для разработки технологической документации на испытания в составе ЕСТД разработан ГОСТ 3.150784 «ЕСТД. Правила оформления документов на испытания». Их разрабатывают в форме маршрутных карт.

Совместно с операционными картами, ведомостями операций, и маршрутными картами могут применяться карты эскизов, на которых помещаются графическое изображение зоны изделия, подлежащие контроля или испытаниям, таблицы контролируемых параметров, схемы и т.п.
