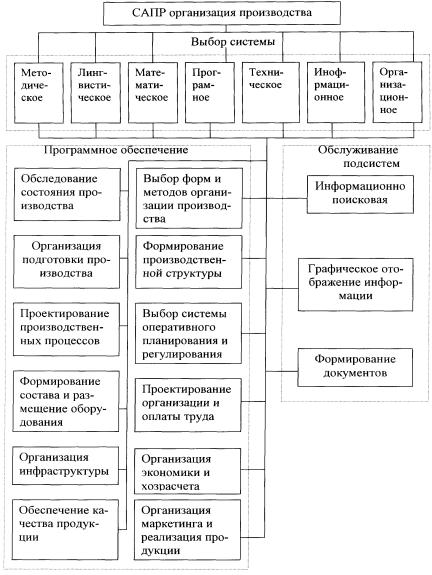

Рис. 9. Функциональна схема САПР организации производства

60

К проектирующим относятся подсистемы, в которых выполняются проектные процедуры и операции по разработке элементов системы организации производства. В их число входят подсистемы обследования и анализа состояния организации производства, разработки организационных моделей, проектирование отдельных элементов организации производства, разработки и комплексирования организационных модулей и блоков и др.

Структура и состав проектирующих подсистем могут быть различными и состоять, например, из следующих подсистем:

а) информационная подсистема – информация о публикациях в области организации производственных систем, информация о методиках, справочные и нормативные материалы в области организации производства, труда и управления и др.; б) подсистема организационного анализа и поиска решений – оптимизация объема выпуска продукции, оптимизация размещения оборудования в пространстве и загрузки оборудования во времени, разработка имитационных моделей проектируемых форм организации производства, оптимизация транспортных потоков, статистический анализ математических

экспериментов и др.; в) подсистема расчетов – технически обоснованных норм

времени на все операции (детали), норм расхода материалов по деталям (изделиям), нормативов расхода инструмента и оснастки, календарно-плановых нормативов для системы оперативного управления производством, расчет параметров и оптимизация планов-графиков огрпроектирования, трудоемкости и стоимости работ по оргпроектированию и т.д.

Под обслуживающим понимают подсистемы, обеспечивающие функционирование проектирующих подсистем (например, подсистема поисковой, формирования организационной документации).

61

В САПР ОП входят следующие виды обеспечения: методического, лингвистического, математического, программного, технического, информационного, организационного.

Методическое обеспечение САПР ОП – совокупность документов, устанавливающих состав, правила отбора и эксплуатации средств обеспечения автоматизированного проектирования.

Организационное обеспечение САПР ОП – совокуп-

ность положений, инструкций, приказов, штатных расписаний, квалификационных требований и других документов, регламентирующих организационную структуру подразделений, связи между ними, их функции, а также форму представления результатов проектирования и порядок рассмотрения проектных документов.

Лингвистическое обеспечение САПР ОП – совокуп-

ность языков проектирования, включая термины и определения, правила формализации естественного языка и методы сжатия и развертывания текстов, необходимых для выполнения автоматизированного проектирования.

Математическое обеспечение САПР ОП представляет собой совокупность математических методов математических моделей и алгоритмов проектирования, необходимых для выполнения автоматизированного проектирования.

Программное обеспечение САПР ОП представляет со-

бой совокупность машинных программ, а также пакетов прикладных программ, предназначенных для получения по своему назначению разбивается на два вида: системное и прикладное (проблемное).

Техническое обеспечение САПР ОП представляет собой совокупность взаимосвязанных и взаимодействующих технических средств. Оно должно включать как универсальные средства ввода, обработки и вывода информации из ЭВМ, так и специализированные: автоматизированные рабочие места, пункты выпуска документации, специализированные микро ЭВМ и др.

62

Информационное обеспечение САПР ОП содержит все данные, необходимые для проектирования организации производства в производственных системах. Прежде всего сюда относятся документы государственных и отраслевых стандартов, типовых проектных решений, типовых элементов, стандартных проектных процедур и др. Общее архитектурное решение при построении САПР ОП является подобным традиционным решением при создании всех автоматизированных систем.

При организации САПР ОП следует выделять в структуре системы следующие подразделения:

-группа управления созданием САПР ОП и разработки средств организационного обеспечения;

-группа технического обеспечения и эксплуатации:

-группа программного и методического обеспечения:

-группа информационного обеспечения.

К САПР ОП предъявляются требования, в том числе максимальная степень автоматизации процессов проектирования, универсальность, адаптивность и непрерывность развития, экономичность проектных решений.

При построении САПР ОП должны быть соблюдены три группы принципов:

а) проектирования (системность, научность, комплексность, эффективность, принцип новых задач);

б) системотехническая (комплексное использование вычислительной техники и программных средств, типизация, единая информационная база, организация непосредственного общения пользователя с системой, развитие системы);

в) организационная (обеспечение необходимой готовности предприятия к использованию САПР, концентрация, специализация и кооперация персонала и технических средств).

При автоматизированном проектировании организационных задач следует использовать методы: поиска аналога, синтеза в диалоговом режиме, автоматизированного расчета, синтеза на базе организационных модулей, типовых организационных решений, моделирования и др.

63

При разработке алгоритма автоматизированного проектирования конкретной подсистемы составляется логическая схема процесса проектирования, проводится обследование. Формируются цели и составляется комплекс задач организационного проектирования, вырабатываются критерии оценки проектных решений, описываются проектные процедуры, приводятся основные методы расчетов.

Содержание отчета

Каждая рабочая группа составляет письменный отчет, в котором приводятся функциональная схема САПР, алгоритм, содержание расчетов (задач) проектирующей подсистемы, пример расчета, карта организации автоматизированного рабочего места проектировщика.
